15.6.2. Снятие и установка суппорта тормозного механизма

Снятие суппорта тормозного механизма проводите следующим образом:

- ослабьте колесные гайки;

- поднимите заднюю часть автомобиля на опоры и снимите колесо;

- растормозите автомобиль стояночным тормозом;

- отсоедините провод индикатора износа (ослабьте болт, разъедините разъем);

- отверните тормозной шланг от тормозной трубки, закройте концы надлежащим образом, чтобы предохранить от попадания загрязнений;

- снимите тормозные колодки, как описано в предыдущем подразделе;

Рис. 265. Местонахождение болтов крепления суппорта тормозного механизма

- ослабьте болты крепления суппорта (рис. 265), на болтах находятся защитные колпачки, которые предварительно следует снять;

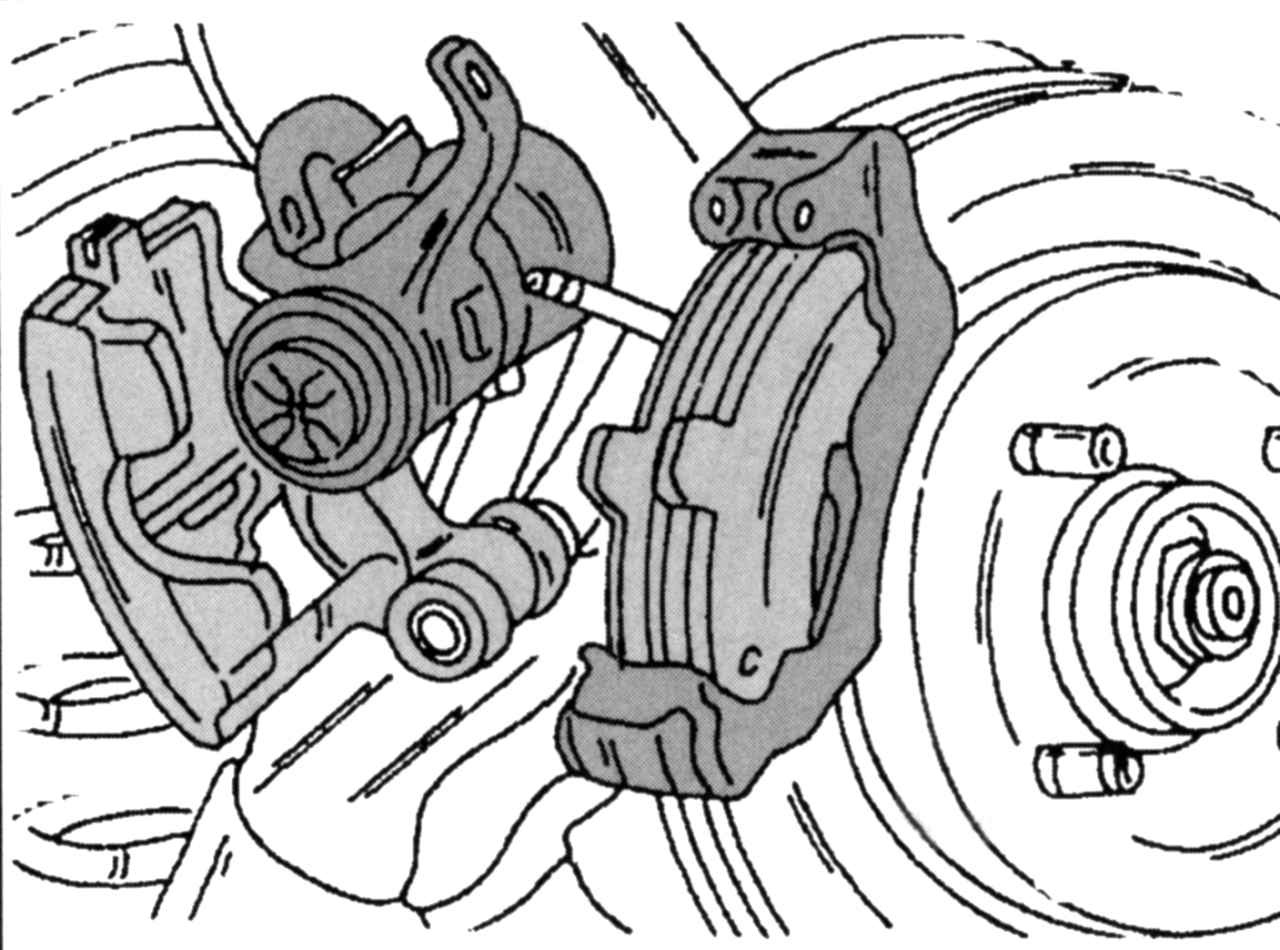

Рис. 266. Отсоединение суппорта тормозного механизма от его опоры

- снимите трос стояночного тормоза с рычага и, как показано на рис. 266, отсоедините суппорт.

Установку проводите в порядке, обратном снятию. Болты крепления опоры суппорта затяните моментом 41 Н·м. Обратите внимание на то, чтобы тормозной шланг при подсоединении не проворачивался. Вновь установите на болты защитные колпачки. Обязательно прокачайте тормозную систему.
