15.12.1. Снятие и установка регулировочного электродвигателя

Если регулировочный двигатель был заменен, отрегулируйте и тросовые соединения. Далее предполагается, что снимается и устанавливается только электродвигатель, а тросы подсоединяются так же, как они были установлены ранее. Результаты регулировки проверяйте на СТО. Снятие регулировочного электродвигателя проводите следующим образом:

- отсоедините аккумуляторную батарею;

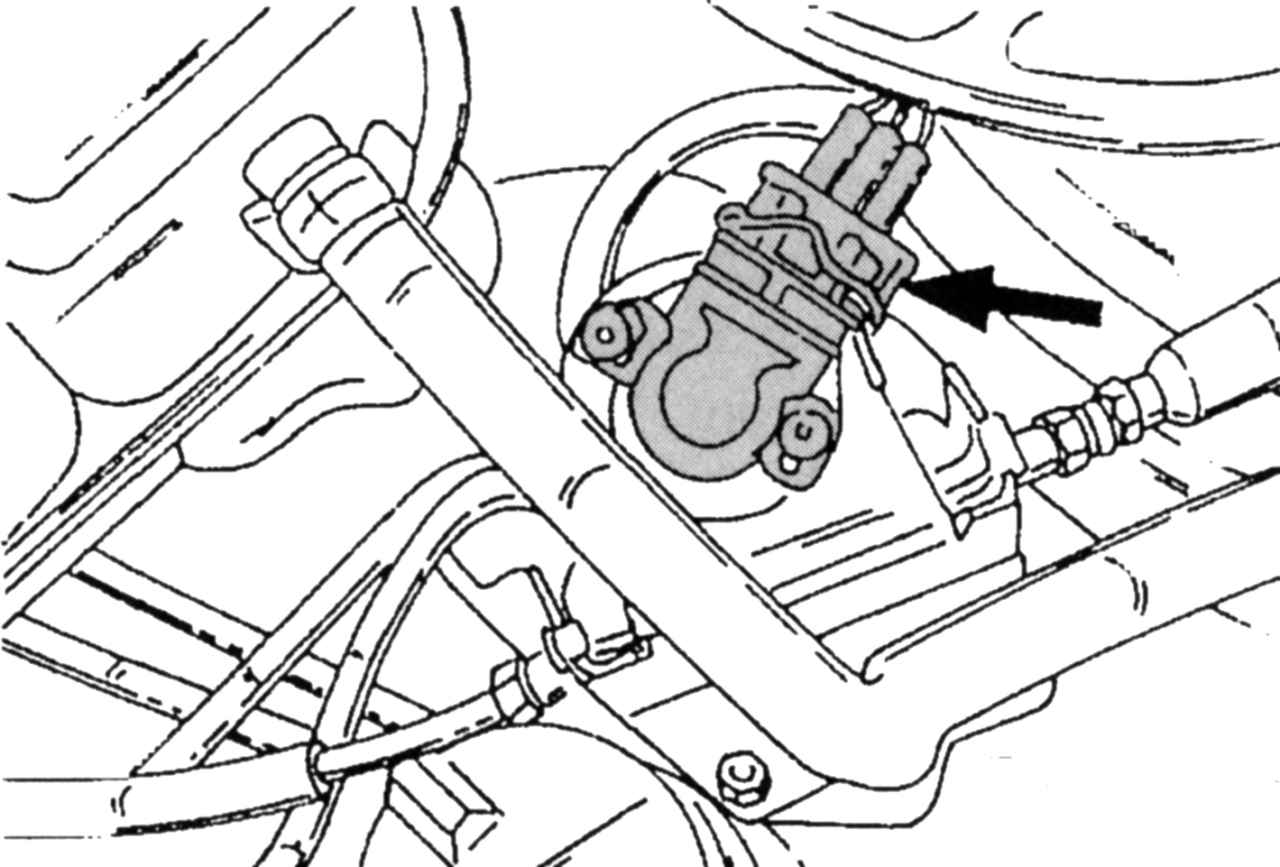

Рис. 280. Местонахождение регулировочного электродвигателя

- отсоедините многоконтактный штекерный разъем (рис. 280);

- снимите кожух двигателя;

- снимите тросовый привод между двигателем и валом привода дроссельной заслонки с верхнего ременного шкива, шкив при этом вращайте, чтобы ослабить трос;

- освободите трос от корпуса двигателя, для чего отожмите вверх хомут и трос;

- снимите трос между педалью акселератора и двигателем с заднего ременного шкива, при этом также вращайте шкив для ослабления натяжения троса и затем выньте сверху трос из крепления в корпусе двигателя;

- отверните два болта и выньте вверх электродвигатель из автомобиля.

Установку проводите в порядке, обратном снятию.
