6.2.1. Особенности конструкции

На автомобили Ford Focus II в базовой комплектации устанавливают механическую коробку передач типа iB5, МТХ-75 или MМТ6 (в зависимости от типа применяемого двигателя). Все механические коробки передач различаются между собой передаточными числами и конструкцией отдельных деталей, но имеют принципиально общую компоновку (у шестиступенчатой коробки MМТ6 есть отличия в компоновке из-за наличия VI передачи) и установочные размеры. По заказу на автомобили с двигателями рабочим объемом 1,6 и 2,0 л могут быть установлены пятиступенчатые автоматические коробки передач, установочные размеры которых аналогичные размерам механических коробок. В связи с этим в данном разделе снятие и установка описаны на примере только механической коробки передач iB5. Остальные коробки передач снимают и устанавливают практически аналогично.

Механическая коробка передач выполнена по двухвальной схеме с пятью (у коробки передач MМТ6 – с шестью) синхронизированными передачами переднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер 2 (рис. 6.4 и 6.5). К передней части картера коробки передач присоединен картер сцепления 6 (см. рис. 6.4) и 5 (см. рис. 6.5). На заднюю часть картера коробки передач установлена стальная штампованная крышка 1

(см. рис. 6.4 и 6.5).

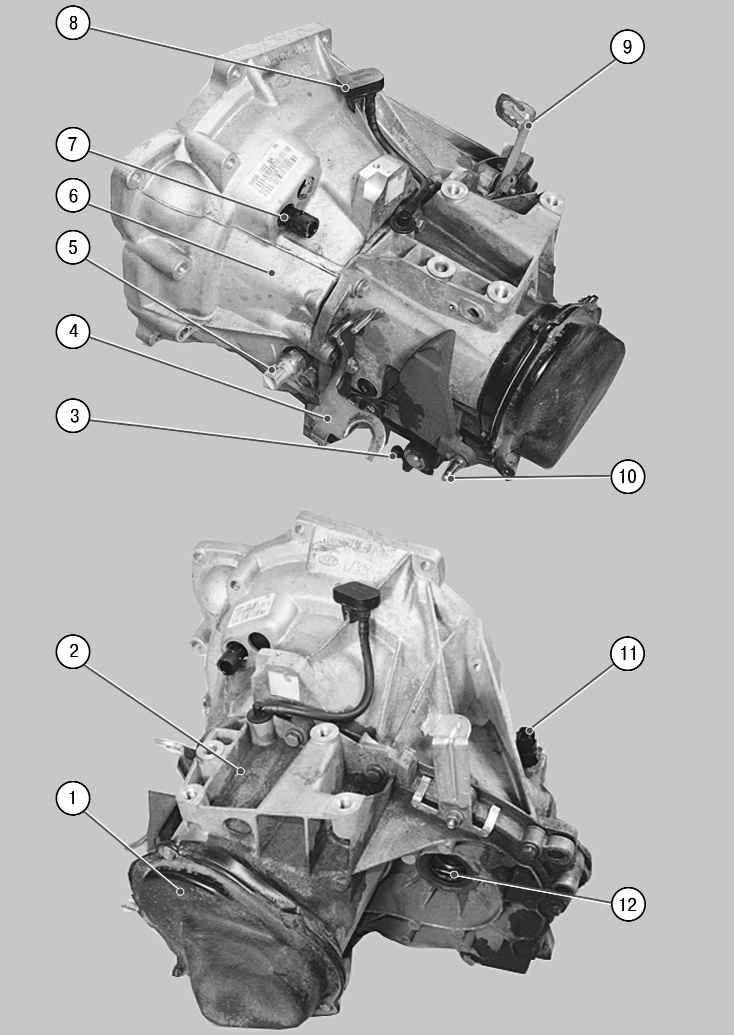

Рис. 6.4. Механическая коробка передач (кожух механизма переключения передач снят для наглядности): 1 – крышка картера коробки передач; 2 – картер коробки передач; 3 – рычаг выбора передач; 4 – кронштейн крепления тросов управления коробкой передач; 5 – выключатель света заднего хода; 6 – картер сцепления; 7 – переходник рабочего цилиндра привода выключения сцепления; 8 – сапун; 9 – кронштейн крепления трубопровода гидропривода выключения сцепления; 10 – рычаг переключения передач; 11 – датчик скорости; 12 – сальник полуоси

Рис. 6.5. Принципиальная схема пятиступенчатой механической коробки передач: 1 – задняя крышка картера коробки передач; 2 – картер коробки передач; 3 – сапун; 4 – рабочий цилиндр гидропривода выключения сцепления; 5 – картер сцепления; 6 – подшипник выключения сцепления; 7 – первичный вал; 8 – вторичный вал; 9 – главная передача и дифференциал

На первичном валу 7 (см. рис. 6.5) расположена зафиксированная на шлицах вала шестерня V передачи с синхронизатором, а ведущие шестерни I, II, III и IV передач изготовлены за одно целое с первичным валом.

Вторичный вал 8 изготовлен вместе с ведущей шестерней главной передачи 9. Кроме этого на валу установлены свободно вращающиеся на подшипниках скольжения ведомые шестерни I, II, III, IV и V передач.

Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов I–II и III–IV передач и муфты синхронизатора V передачи, установленных на вторичном валу. Механизм переключения передач расположен внутри картера коробки передач с его левой стороны. Снаружи находятся два рычага механизма: рычаг 3 (см. рис. 6.4) выбора передачи и рычаг 10 переключения.

Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг 10 переключения передач механизма переключения изготовлен за одно целое с массивным противовесом. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками 12.

Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с двигателями рабочим объемом 1,6 и 2,0 л, одинаковы по конструкции и различаются только передаточными числами.

Автоматическая коробка передач скомпонована по традиционной планетарной схеме с торможением фрикционами и соединена с коленчатым валом двигателя через гидротрансформатор. Особенностью коробки автомобилей Ford Focus II по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая секвентальная коробка передач), при котором водитель во время разгона автомобиля самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, искусственно задерживая переключение на повышающую передачу, что позволяет довести частоту вращения коленчатого вала двигателя до диапазона наибольшего крутящего момента. В то же время электронная система управления постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, а также не позволяя включить понижающую передачу на слишком большой скорости, что исключает возможность превышения максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя. В момент полной остановки автомобиля автоматически включается I передача.

Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу, что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте на тоннеле пола, что и рычаг управления механической коробкой, и соединен с блоком управления на коробке передач тросом управления.

Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач.

Для ремонта коробки передач, особенно автоматической коробки, требуется большой набор специального инструмента и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений, ремонт привода. В случае необходимости выполняйте ремонт коробки передач на специализированном сервисе.
