17.18. Снятие стеклоподъемника стекла двери

На автомобилях с электрическими стеклоподъемниками предварительно отсоедините провод от отрицательной клеммы аккумуляторной батареи.

1. Поднимите стекло вверх до упора.

2. Снимите внутреннюю обивку двери. Осторожно снимите с рамы двери влагозащитную пленку, так как поврежденная пленка будет пропускать воду.

3. Отверните два винта крепления задней направляющей стекла и достаньте ее из двери.

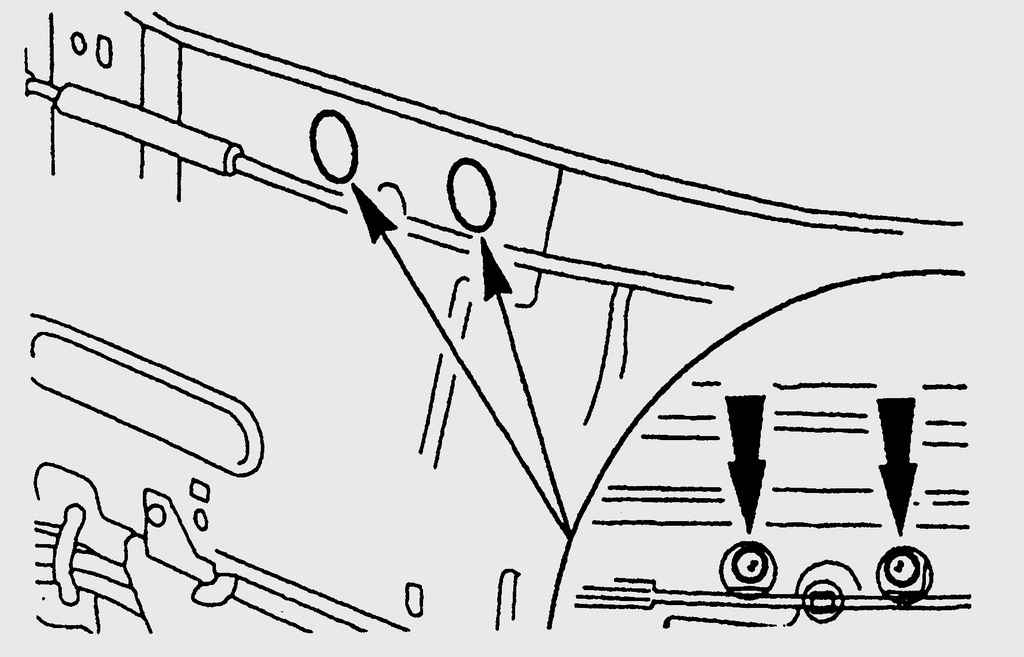

Рис. 16.26. Расположение отверстий, через которые возможен доступ к винтам крепления стекла к стеклоподъемнику

4. Осторожно опустите стекло (кратковременно подсоедините контактный разъем стеклоподъемника) так, чтобы винты крепления стекла к стеклоподъемнику установились напротив отверстий в панели двери (рис. 16.26).

5. Отверните винты крепления стекла к стеклоподъемнику.

6. Полностью опустите боковое стекло.

Поскольку теперь отсутствует задняя направляющая, придерживайте стекло рукой.

7. Соблюдая осторожность, широкой отверткой поднимите с двери резиновое уплотнение стекла.

8. Наклонив стекло вперед и наискось, вытяните его вверх из рамы двери.

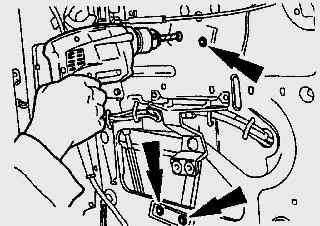

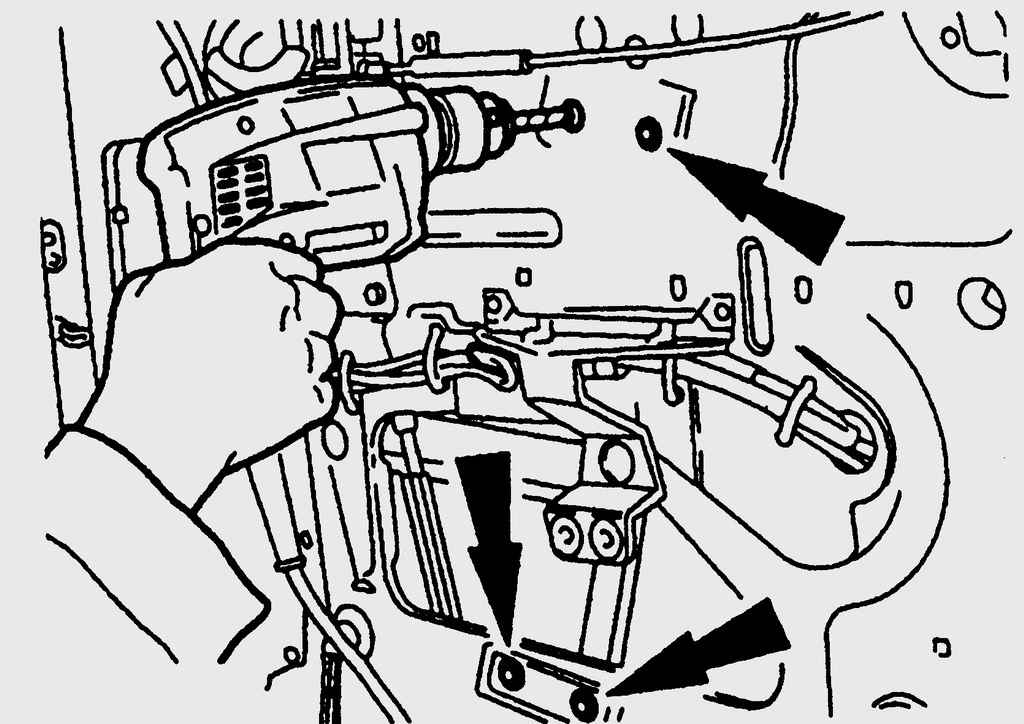

Рис. 16.27. Высверливание заклепок крепления стеклоподъемника

9. Высверлите заклепки крепления стеклоподъемника (рис. 16.27).

10. Наклоняя и поворачивая, достаньте стеклоподъемник из двери.

11. Отсоедините контактный разъем от двигателя электрического стеклоподъемника. Отверните три болта крепления электродвигателя и выньте его из двери.

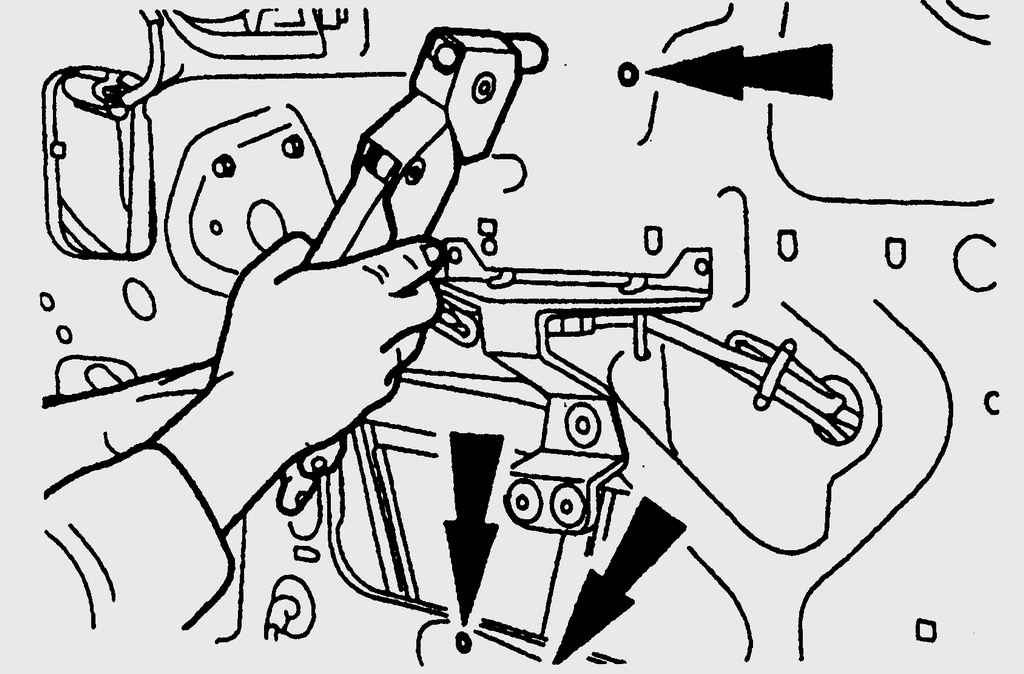

Рис. 16.28. Крепление стеклоподъемника новыми заклепками

12. Вставьте новый стеклоподъемник в дверь, установите на место и закрепите новыми заклепками с потайными головками (рис. 16.28).

13. На моделях с электрическими стеклоподъемниками установите электродвигатель и закрепите его винтами.

14. Осторожно установите стекло в дверь.

15. Поднимите стекло вверх, предварительно вытянув направляющую стекла.

16. Полностью опустите стекло и установите резиновое уплотнение стекла в раму двери.

17. Поднимите стекло вверх до упора и установите нижнюю направляющую стекла.

18. Опустите и поднимите стекло. При заедании отрегулируйте положение направляющих, затем при полностью опущенном стекле надежно затяните винты крепления направляющих.

19. Поднимите стекло вверх так, чтобы резьбовые отверстия для винтов крепления стекла к стеклоподъемнику установились напротив отверстий в панели двери. Вверните винты и затяните их моментом 10 Н·м.

20. Дальнейшая установка проводится в последовательности, обратной снятию.

Неисправность переключателя.

Снимите переключатель на другой двери и подсоедините его к контактному разъему вместо неисправного переключателя. Если разъем в рабочем состоянии, можно закрыть окно.

Обрыв провода к электродвигателю.

К разъему электродвигателя проведите дополнительный провод от аккумуляторной батареи (если отсутствует положительное напряжение) или от «массы» (если отсутствует «масса») и закройте окно.

Снимите обивку двери. Отверните винты крепления стекла к стеклоподъемнику и поднимите его вверх. Временно закрепите стекло в этом положении прочной липкой лентой или подоприте снизу подходящим деревянным бруском. Естественно, это только временные меры.
