17.12. Снятие динамиков

В зависимости от оснащения и модели на автомобиле Fiesta в обивке передних дверей установлены четыре динамика, два высокочастотных и два широкополосных. В боковых панелях обивки багажника установлены еще два широкополосных динамика.

1. Выключите радиоприемник.

2. Снимите обивку двери.

3. Отверткой выверните винты крепления динамика и выньте динамик из гнезда во внутренней панели двери.

4. Осторожно отсоедините оба провода от динамика (беритесь за контактные разъемы, а не за провод). Оригинальные комплекты проводов имеют разъемы специальной формы. Чтобы не перепутать провода при подсоединении, промаркируйте их.

5. Установка динамика проводится в последовательности, обратной снятию.

Высокочастотные динамики закреплены на облицовке внутренней ручки двери.

1. Выключите радиоприемник.

2. Тонкой отверткой снимите заглушки, расположенные в углублении облицовки внутренней ручки двери.

3. Выверните винты.

4. Опустите облицовку внутренней ручки вниз, вывесите ее и снимите через ручку.

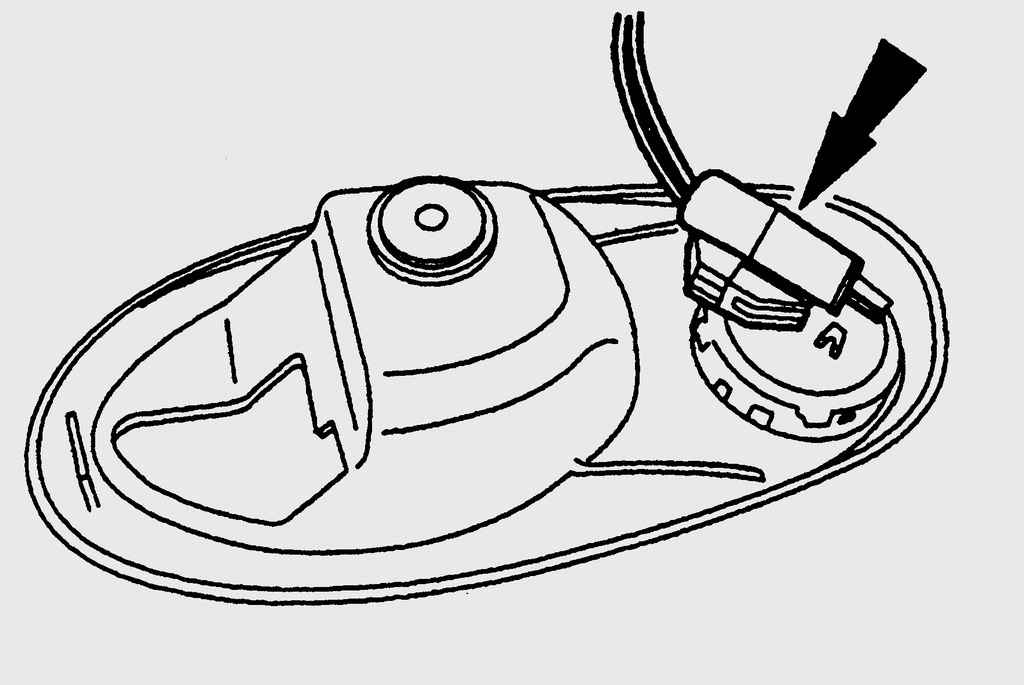

Рис. 16.16. Расположение высокочастотного динамика в облицовке внутренней ручки двери

5. Отсоедините контактный разъем и снимите динамик (рис. 16.16).

1. Выключите радиоприемник.

2. Тонкой отверткой осторожно достаньте корпус лампы освещения багажника, подложив под отвертку чистую ткань.

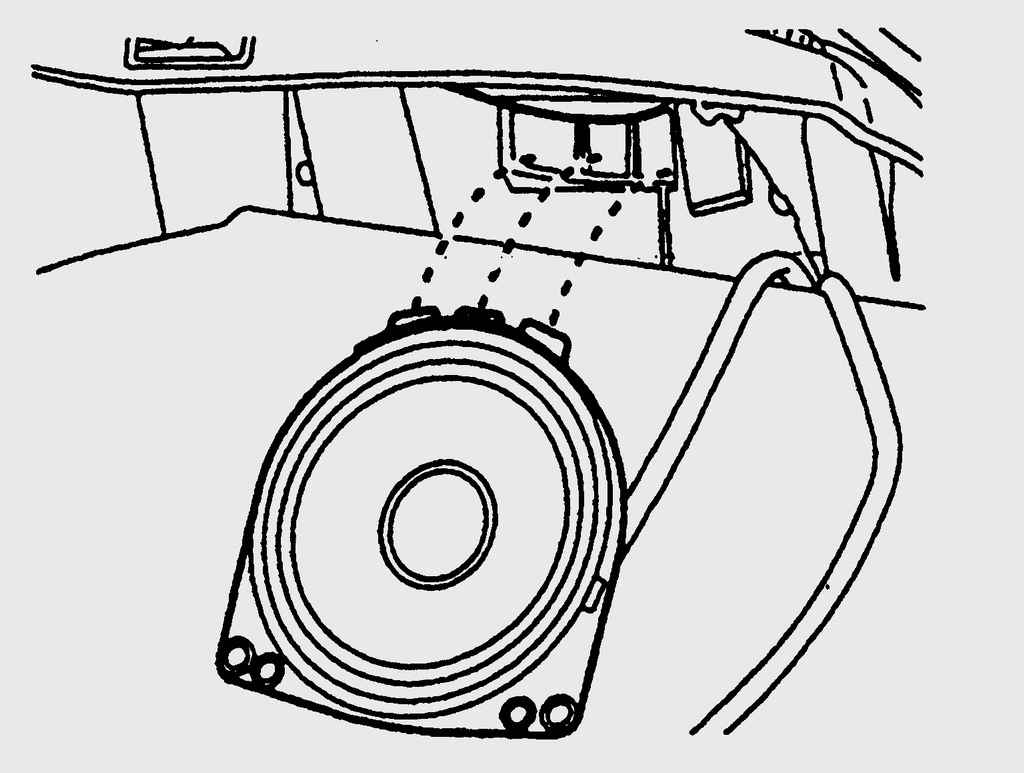

Рис. 16.17. Снятие широкополосного динамика, расположенного под обивкой багажника

3. Отверните два болта крепления динамика и снимите его (рис. 16.17).

4. При установке оригинального динамика обязательно следите за тем, чтобы его окантовка защелкнулась в предназначенных для этого отверстиях.

5. Установка широкополосного динамика проводится в последовательности, обратной снятию.

Прежде чем установить в багажнике другие динамики, измерьте гнезда под серийные динамики и только после этого покупайте подходящие по размеру динамики. Под воздействием магнитного поля, создаваемого большими динамиками, могут заблокироваться задние ремни безопасности и их работоспособность будут нарушена.
