13.10. Проверка уровня рабочей жидкости в автоматической коробке передач СТХ

На заводе в автоматическую коробку передач заливают специальную синтетическую рабочую жидкость (WSD-M2-C199A). Жидкости ATF других спецификаций, залитые в коробку передач СТХ, могут стать источником серьезных неисправностей. Не вовремя проведенная замена рабочей жидкости, пониженный или повышенный ее уровень могут вызвать неисправности, поэтому необходимо регулярно проверять уровень жидкости в коробке передач. Эту работу лучше всего предоставить сервисному центру, как и все необходимые работы по техническому обслуживанию вашей коробки передач СТХ.

1. Совершите поездку для прогрева рабочей жидкости (примерно 10 км).

2. Остановите автомобиль Fiesta на ровной горизонтальной площадке. Затормозите автомобиль стояночным тормозом и установите рычаг селектора в позицию «N».

3. Откройте капот. Двигатель должен работать на холостом ходу.

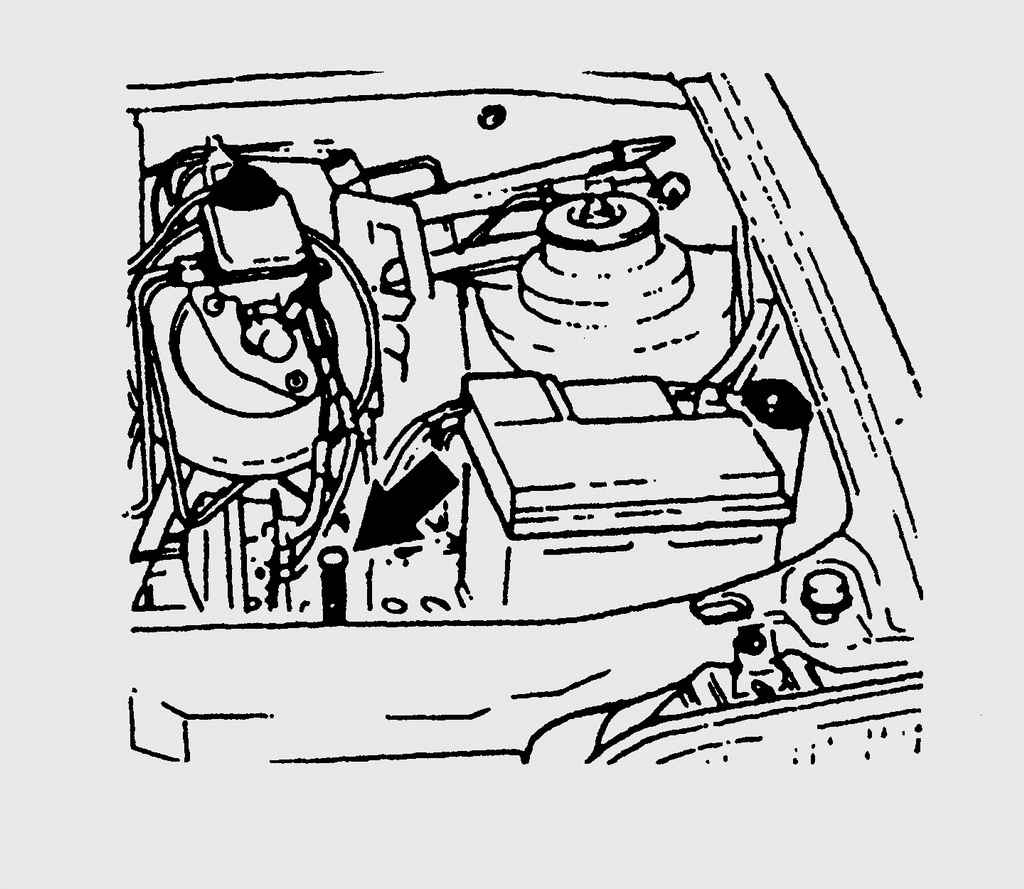

Рис. 12.10. Расположение указателя уровня рабочей жидкости в автоматической коробке передач СТХ

4. Вытяните указатель уровня жидкости, расположенный по направлению движения справа рядом с аккумуляторной батареей, и по меткам проверьте уровень рабочей жидкости (рис. 12.10).

5. Уровень рабочей жидкости должен находиться между метками «Min» и «Max». В противном случае выключите двигатель и через отверстие указателя уровня долейте жидкость, используя подходящую воронку или масленку. Ни в коем случае не заливайте слишком много жидкости, так как это приведет к повреждению автоматической коробки передач. Максимальный объем жидкости для доливки между метками «Min» и «Max» составляет примерно 280 см³.

6. Пустите двигатель и дайте ему поработать на холостом ходу около 2 мин. При работающем двигателе последовательно установите рычаг селектора во все позиции, после чего снова проверьте уровень жидкости при работающем двигателе.
