7.5.3. Колесный тормозной цилиндр заднего тормозного механизма

Снимите колесный тормозной цилиндр в сборе.

Разберите колесный тормозной цилиндр в следующем порядке:

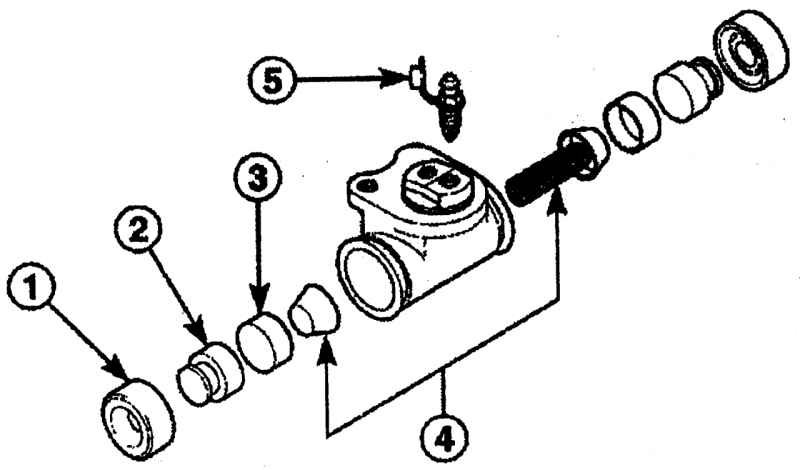

Рис. 7.59. Колесный тормозной цилиндр заднего тормозного механизма: 1 — пыльник; 2 — поршень; 3 — манжета; 4 — пружина в сборе; 5 — штуцер прокачки

- снимите пыльник 1 (рис. 7.59) и не используйте его повторно;

- извлеките поршень 2;

- снимите манжету 3 поршня и не используйте ее повторно;

- снимите пружину 4 в сборе;

- выверните штуцер прокачки 5.

Промойте все детали в метиловом спирте и высушите их сжатым воздухом.

Смажьте до сборки все новые поршни, поршневые манжеты и стенки колесного цилиндра чистой тормозной жидкостью.

Соберите колесный тормозной цилиндр в следующем порядке:

- вверните штуцер прокачки и затяните его моментом 6 Н·м;

- установите пружину и новую поршневую манжету;

- установите поршень и новый пыльник;

- проверьте на отсутствие люфта поршня.

Установите колесный тормозной цилиндр в сборе.
