10.3.3. Снятие и установка стекол и зеркал

Снимите решетку вентиляции капота.

Снимите внутреннее зеркало заднего вида.

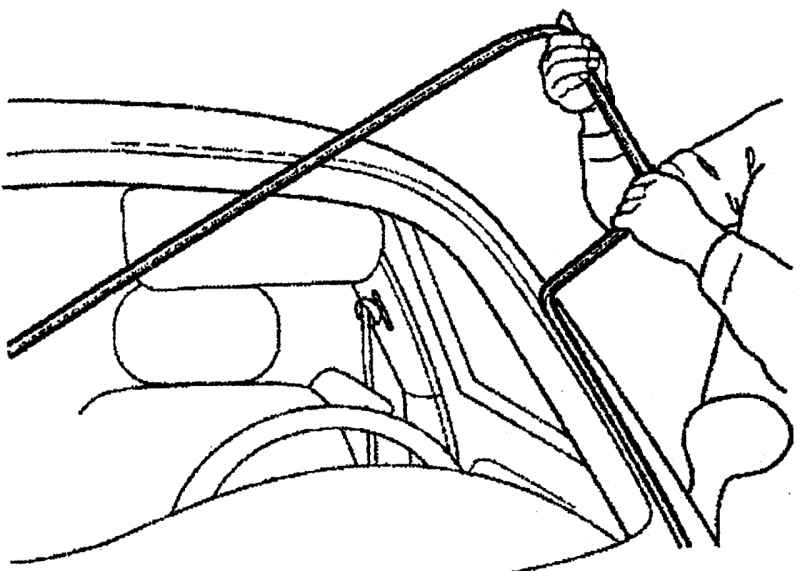

Рис. 10.38. Снятие уплотнителя ветрового стекла

Снимите уплотнитель вокруг ветрового стекла (рис. 10.38).

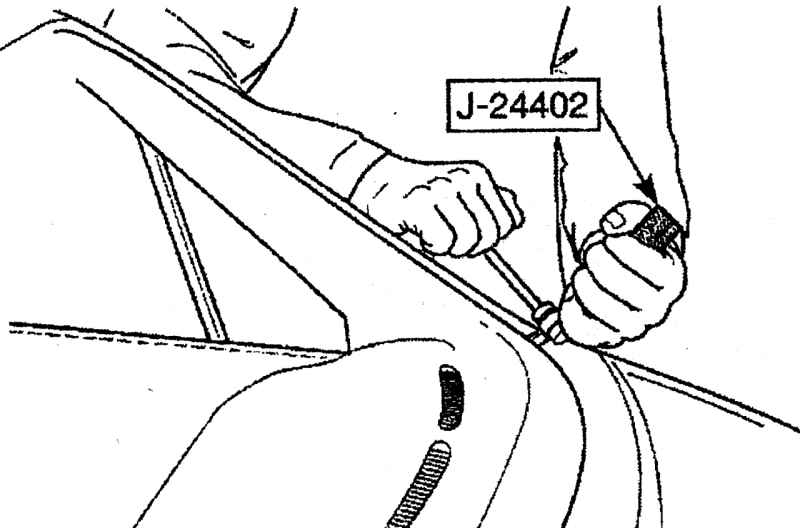

Рис. 10.39. Применение съемника герметика стекла J—24402 для срезания клея вокруг ветрового стекла

Съемником герметика стекла J—24402 срежьте клей вокруг ветрового стекла (рис. 10.39).

Снимите ветровое стекло с автомобиля.

Ножом удалите клей с ветрового стекла.

Снимите уплотнитель ветрового стекла.

Нанесите липкую грунтовку на раму ветрового стекла и по периметру ветрового стекла.

Установите новый уплотнитель ветрового стекла. Для крепления уплотнителя на месте используйте липкую ленту.

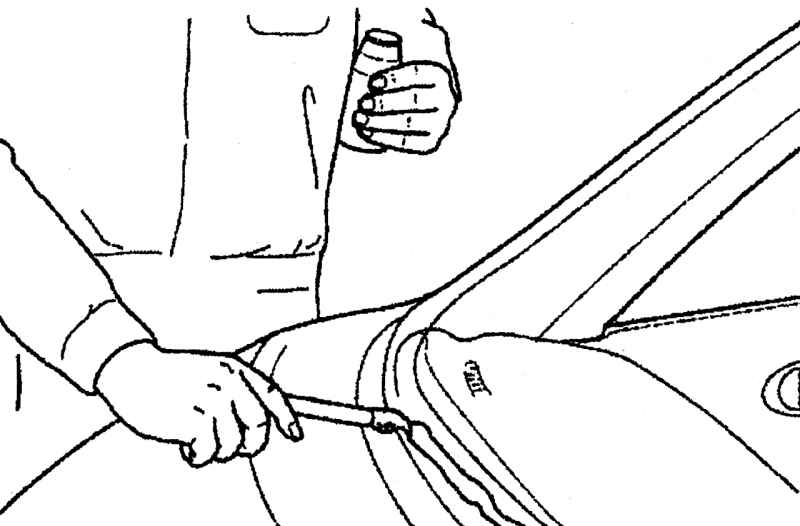

Рис. 10.40. Нанесение на уплотнитель тонкого слоя клея для ветрового стекла

Нанесите на уплотнитель тонкий слой клея для ветрового стекла (рис. 10.40).

Установите ветровое стекло в раму ветрового стекла.

Наклейте липкую ленту поверх уплотнителя ветрового стекла и его рамки, чтобы закрепить ветровое стекло на месте. Дайте засохнуть клею в течение 24 часов.

Снимите липкую ленту.

Проверьте герметичность ветрового стекла обливанием водой.

Если найдена утечка, высушите ветровое стекло и заполните клеем просачивающийся участок. Если утечка сохраняется, снимите ветровое стекло, и повторите полную процедуру.

Установите внутреннее зеркало заднего вида.

Установите решетку вентиляции капота.

Отсоедините провод «массы» от аккумуляторной батареи.

Рис. 10.41. Расположение электрического разъема обогревателя заднего стекла

Отсоедините электрический разъем обогревателя заднего стекла (рис. 10.41).

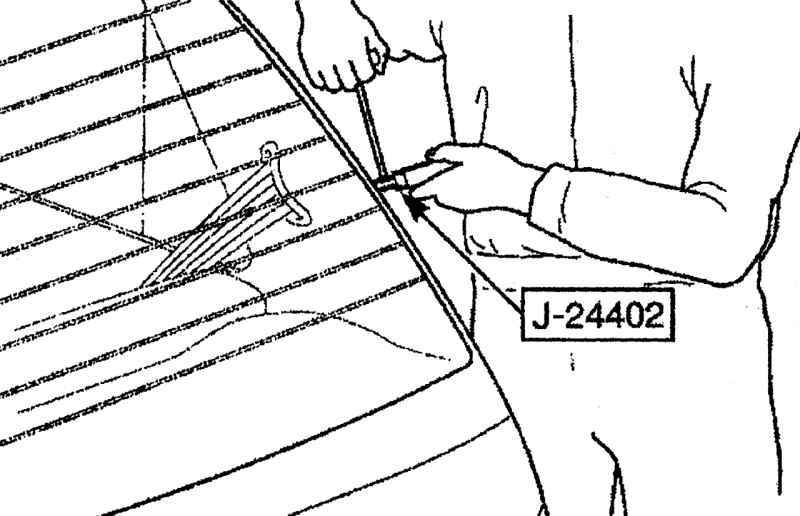

Рис. 10.42. Использование съемника герметика стекла J—24402 для срезания клея вокруг заднего стекла

Съемником герметика стекла J—24402 срежьте клей вокруг заднего стекла (см. рис. 10.42).

Снимите заднее стекло с автомобиля.

Ножом удалите клей с заднего стекла и рамки заднего стекла.

Снимите уплотнитель заднего стекла.

Нанесите липкую грунтовку на раму заднего стекла и периметру заднего стекла.

Установите новый уплотнитель заднего стекла. Для крепления уплотнителя на месте используйте липкую ленту.

Нанесите на уплотнитель тонкий слой клея для заднего стекла.

Установите заднее стекло на уплотнитель заднего окна.

Наклейте липкую ленту поверх уплотнителя заднего стекла и рамки заднего окна, чтобы закрепить заднее стекло на месте. Дайте засохнуть клею в течение 24 часов.

Снимите липкую ленту.

Проверьте герметичность заднего стекла обливанием водой.

Если найдена утечка, высушите заднее стекло и заполните клеем просачивающийся участок. Если утечка сохраняется, снимите заднее стекло, и повторите полную процедуру.

Подсоедините электрический разъем обогревателя заднего стекла.

Подсоедините провод «массы» к аккумуляторной батарее.

Снимите обивку передней двери.

Снимите пылезащитную пленку передней двери.

Снимите наружное зеркало заднего вида с передней двери.

Снимите стойку форточки передней двери в следующем порядке:

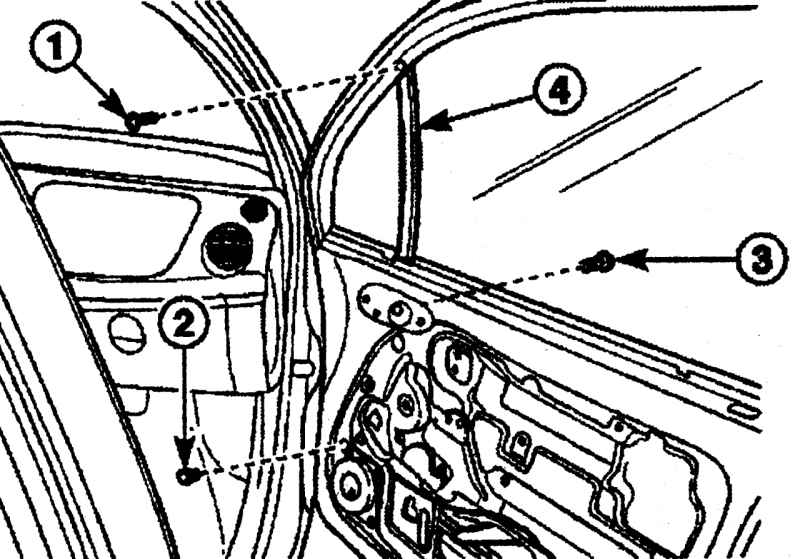

Рис. 10.43. Снятие стойки форточки: 1 — винт внутреннего болта; 2 — внутренний болт; 3 — болт крепления стойки форточки 4

-выверните винт 1 (рис. 10.43);

-выверните внутренний болт 2;

-выверните болт 3;

- снимите стойку форточки 4.

Снимите направляющую хода стекла передней двери.

Снимите стекло передней двери в следующем порядке:

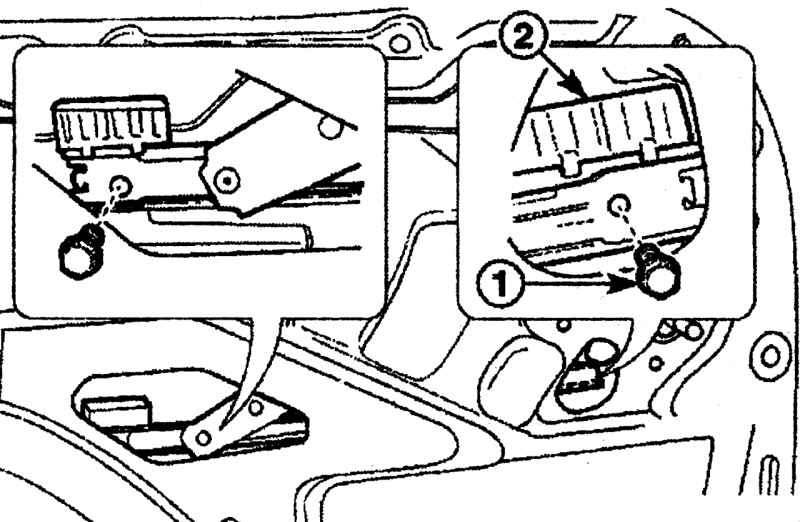

Рис. 10.44. Расположение стопорных болтов (1) крепления стекла (2) к механизму стеклоподъемника

- выверните стопорные болты 1 (рис. 10.44) крепления стекла к механизму стеклоподъемника;

- поднимая вверх и поворачивая, снимите стекло 2 с двери. Убедитесь, что стекло двери не зацепит кузов и не поцарапает краску.

Вставьте стекло и закрепите его стопорными болтами к механизму стеклоподъемника.

Установите направляющую хода стекла передней двери.

Закрепите стойку форточки с направляющей хода стекла внутренним болтом и винтом.

Закрепите наружное зеркало заднего вида.

Установите пылезащитную пленку передней двери.

Установите обивку передней двери.

Снимите обивку задней двери.

Снимите пылезащитную пленку задней двери.

Снимите направляющую хода стекла задней двери.

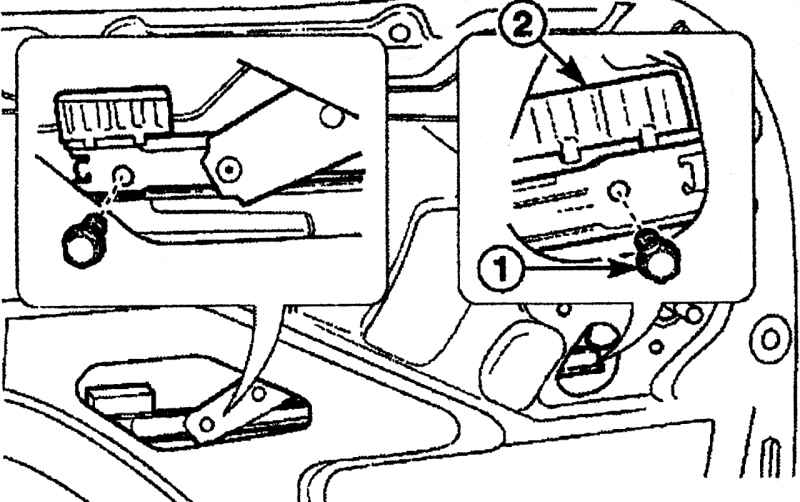

Рис. 10.45. Расположение стопорных болтов (1) крепления стекла (2) задней двери к механизму стеклоподъемника

Выверните стопорные болты 1 (рис. 10.45) крепления стекла к механизму стеклоподъемника. Поднимая вверх и поворачивая, снимите стекло 2 с задней двери. Убедитесь, что стекло двери не зацепит кузов и не поцарапает краску.

Вставьте стекло и закрепите его стопорными болтами к механизму стеклоподъемника.

Установите направляющую хода стекла задней двери.

Установите обивку задней двери.

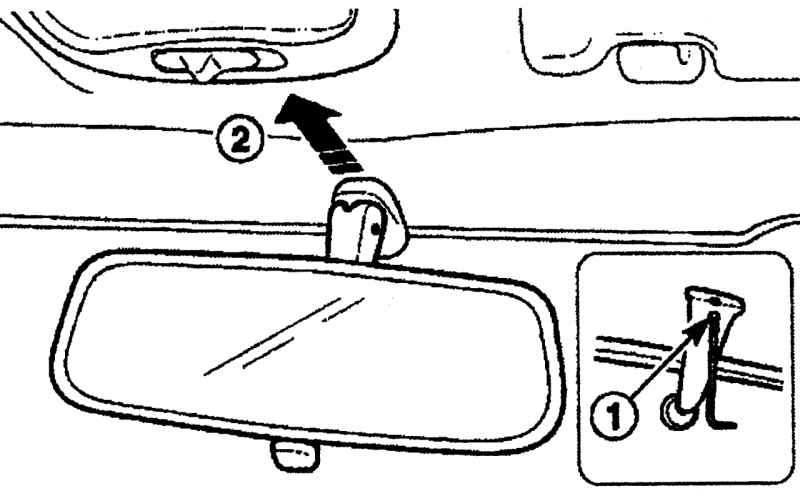

Рис. 10.46. Расположение винта (1) и направление снятия внутреннего зеркала заднего вида (2)

Выверните винт 1 (рис. 10.46) и, перемещая вверх, снимите внутреннее зеркало заднего вида 2.

Установите внутреннее зеркало заднего вида, закрепите его винтом.

Снимите крышку зеркала заднего вида.

Снимите наружное зеркало заднего вида с ручной регулировкой в следующем порядке:

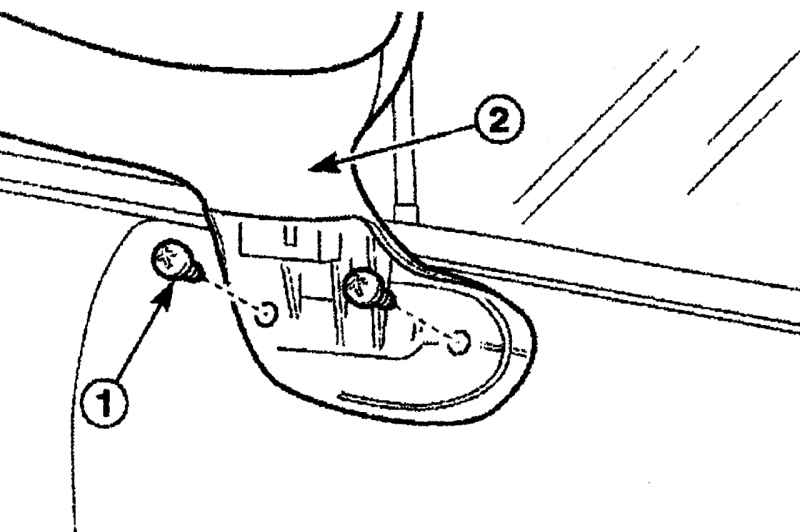

Рис. 10.47. Расположение винтов (1) крепления наружного зеркала (2) заднего вида с ручной регулировкой

-выверните винты 1 (рис. 10.47);

-снимите наружное зеркало 2 заднего вида.

Снимите наружное зеркало заднего вида с регулировкой тросом в следующем порядке:

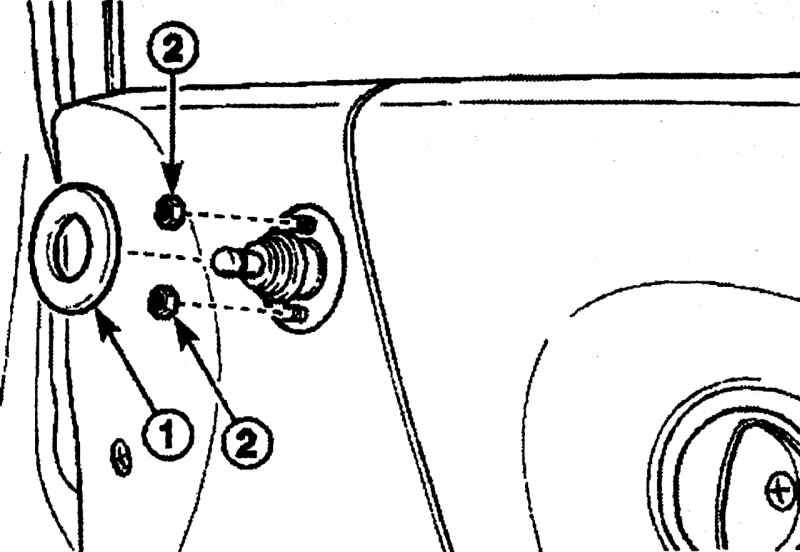

Рис. 10.48. Снятие розетки (1) рычага регулировки наружного зеркала и гаек (2) зеркала

-отсоедините розетку 1 (рис. 10.48) рычага регулировки наружного зеркала заднего вида;

-отверните монтажные гайки 2 зеркала;

-выверните винты 1 (см. рис. 10.47);

-снимите наружное зеркало 2 заднего вида.

Установите наружное зеркало заднего вида, закрепите его винтами.

Установите крышку наружного зеркала заднего вида.

На автомобилях с регулировкой тросом наверните гайки рычага регулировки зеркала.

Установите розетку рычага регулировки положения зеркала
