4.2. Диагностика неисправностей

Схема диагностики неисправностей охватывает наиболее часто встречающиеся неисправности и их возможные причины. При правильной диагностике неисправность должна быть устранена заменой детали, регулировкой или ремонтом, в зависимости от необходимости.

Для уменьшения потери времени при поиске и определении неисправностей в системе охлаждения необходимо ответить на вопросы об условиях эксплуатации автомобиля, которые могли бы привести к экстремальным режимам работы системы охлаждения.

1. Произошел ли перегрев двигателя во время буксировки прицепа? Если ответ положительный, то какой был вес прицепа? Если вес прицепа превышает 450 кг, то требуется использование специальной системы охлаждения (см. «Рекомендации изготовителя прицепа»). Если при этом автомобиль имел обычную систему охлаждения, дальнейшая диагностика не требуется.

2. Был ли оборудован автомобиль системой кондиционирования после его покупки? Если ответ положительный, то был ли установлен специальный радиатор повышенной эффективности для работы с кондиционером. Если нет, установите специальный радиатор (см. «Рекомендации изготовителя»). Дальнейшая диагностика не является необходимой.

3. Произошел ли перегрев двигателя во время работы на холостом ходу с включенной передачей и работающим кондиционером? Если ответ положительный – соблюдайте технику вождения, исключающую перегрев двигателя, как, например:

– при работе на холостом ходу старайтесь по возможности установить коробку передач в нейтральное положение, увеличивайте частоту вращения коленчатого вала двигателя для увеличения потока воздуха и охлаждающей жидкости через радиатор;

– если указатель температуры или контрольная лампа сигнализируют о перегреве двигателя во время его продолжительной работы на холостом ходу, выключайте кондиционер. Дальнейшая диагностика не требуется.

4. Произошел ли перегрев двигателя во время продолжительной медленной езды в городских условиях, частых пробках, в гараже? Если ответ положительный – соблюдайте технику вождения, исключающую перегрев, так же как и для продолжительной работы на холостом ходу. Дальнейшая диагностика не требуется.

Если ни одно из вышеперечисленных условий не выполнено, переходите к работе со схемой поиска и определения неисправностей.

Для эффективной работы с этой схемой определите, какие из перечисленных ниже неисправностей имели место:

– горящая лампа индикатора перегрева или показания указателя температуры охлаждающей жидкости;

– закипание охлаждающей жидкости;

– понижение уровня охлаждающей жидкости.

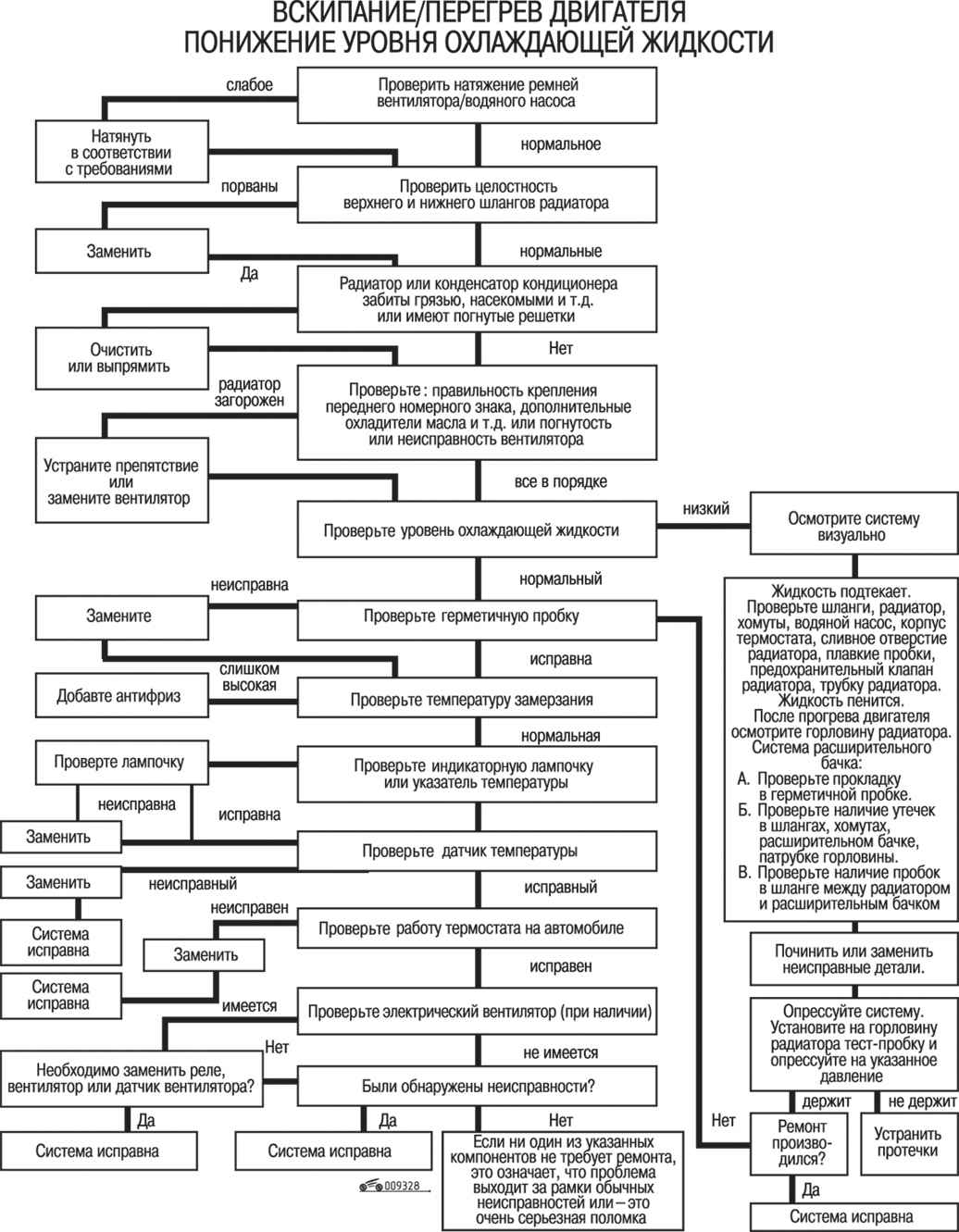

1. Если причиной неисправности служит загорание контрольной лампы или показания температуры, то сопровождалось ли это вскипанием охлаждающей жидкости? Если ответ положительный, то начните с шага «закипание», если ответ «нет» – начните с шага «индикатор перегрева» на схеме поиска неисправностей.

2. Если причина неисправности – закипание, начните с шага «закипание» схемы. Если неисправность все еще не устранена, переходите к диагностике вентилятора радиатора.

3. Если причиной неисправности является понижение уровня жидкости, определите, не была ли перелита охлаждающая жидкость при ее доливке. При переливе небольшое количество охлаждающей жидкости может вылиться через дренажную трубку. В этом случае следите за правильным уровнем при доливке охлаждающей жидкости. Дальнейшая диагностика не требуется. Если проблема не в переливе, переходите к шагу «Понижение уровня» на схеме.

        ПРЕДУПРЕЖДЕНИЕ

Если есть загрязнение охлаждающей жидкости, очевидно, необходимо слить жидкость и промыть систему охлаждения.

Система охлаждения работает при высоком давлении и температуре 93° С. При снятии пробки расширительного бачка при обслуживании системы необходимо соблюдать меры предосторожности.

Если ни один из указанных на схеме поиска неисправностей компонентов не требует ремонта, необходимо провести две группы проверок в следующем порядке.

1. Уберите большие предметы, загораживающие радиатор или конденсатор:

– дополнительные охладители трансмиссионной жидкости;

– номерные знаки;

– запасные колеса;

– лед, грязь или снег, которые забили сердцевину радиатора.

2. Слишком высокий уровень масла в двигателе – проверьте указателем уровня масла.

3. Радиатор не соответствует данному автомобилю. Сравните номер радиатора по каталогу с номером, указанным в технических данных автомобиля.

4. Ненадежное уплотнение, повреждение или отсутствие уплотнителей кузова – см. «Инструкцию по обслуживанию кузова».

5. Отсутствует или повреждена нижняя отклоняющая воздушная пластина – см. «Руководство по обслуживанию кузова».

6. Неправильная установка угла опережения зажигания – см. «Руководство по обслуживанию двигателя».

1. Несоответствующий тип вентилятора или неисправный вентилятор радиатора – сравнить номер по каталогу с номером, указанным в технических данных автомобиля.

2. Проверьте систему охлаждения под давлением с использованием тест-пробки, при этом будет видно, является ли причиной утечек повреждение заливной горловины радиатора.

3. Неисправный водяной насос:

– коррозия или поломка крыльчатки насоса;

– неисправность подшипника или сальника – проверьте наличие люфта вала или подшипника.

4. Забиты трубки радиатора – проверьте радиатор в автомастерской.

5. Внутренние утечки в системе охлаждения:

– повреждена прокладка головки цилиндров;

– трещина в блоке цилиндров;

– поврежден кожух зубчатого ремня;

– повреждена прокладка впускного коллектора.

6. Забиты каналы охлаждающей жидкости в головке цилиндров – снимите головку и осмотрите ее.

Если двигатель перегревается с закипанием охлаждающей жидкости, выполните следующие действия.

1. Стравите давление в системе охлаждения и аккуратно снимите пробку радиатора.

2. Индикаторным карандашом на 93° С нанесите метку на корпус термостата.

3. Прогрейте двигатель на ускоренной частоте вращения холостого хода. Наблюдайте за циркуляцией охлаждающей жидкости через радиатор до начала таяния индикаторной метки на корпусе термостата.

Если циркуляция жидкости имеет место, значит, причина неисправности не в термостате. Если циркуляция жидкости отсутствует, замените термостат и проверьте систему снова, чтобы убедиться в ее исправности.

Если холодный двигатель медленно прогревается, выполните следующие действия.

1. Стравите давление в системе охлаждения и аккуратно снимите пробку радиатора.

2. Индикаторным карандашом на 93° С нанесите метку на корпус термостата.

3. Прогрейте двигатель на ускоренной частоте вращения холостого хода. Наблюдайте за циркуляцией охлаждающей жидкости через радиатор до начала таяния индикаторной метки на корпусе термостата.

Если циркуляция жидкости имеет место, значит, причина неисправности не в термостате. Если циркуляция жидкости отсутствует, замените термостат и проверьте систему снова, чтобы убедиться в ее исправности.

        ПРИМЕЧАНИЕ

Индикаторный карандаш похож на обычный карандаш и содержит парафиновый материал с определенными химическими добавками, которые обеспечивают заданную температуру плавления. С помощью нанесения на корпус термостата меток карандашом на 87° С и 93° С можно проверить температуру открытия термостата. Эти метки должны таять при достижении охлаждающей жидкостью температур 87° С и 93° С, соответственно. Эти температуры определяют диапазон открытия термостата. Поэтому, если циркуляция не происходит так, как это требуется, значит, термостат может быть неисправен.
