8.5.4. Замена насоса гидроусилителя рулевого управленияНасос гидроусилителя рулевого управления установлен на двигателе с левой стороны и приводится от шкива коленчатого вала клиновым ремнем.
Вам потребуются: ключи «на 10», «на 13», «на 19», ключи-шестигранники «на 6», «на 8», «на 10», пассатижи.
|
|
|
|

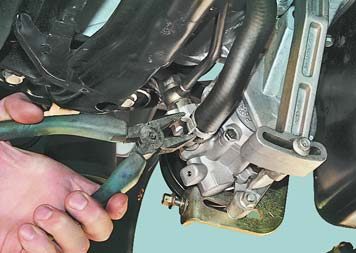

2. Сожмите отогнутые усики хомута крепления шланга возвратной магистрали пассатижами, сдвиньте хомут по шлангу...
|

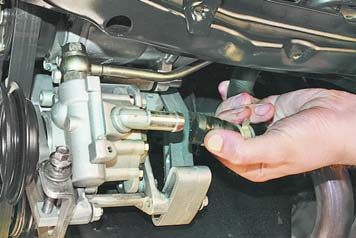

3. ...и отсоедините шланг от штуцера насоса, слив из шланга рабочую жидкость гидроусилителя в подходящую емкость.
|
|
|
|
|

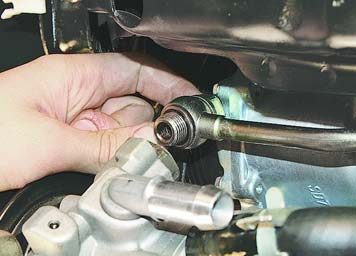

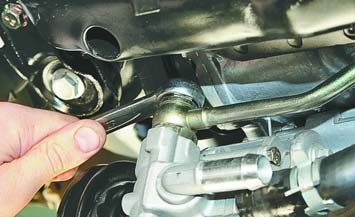

4. Выверните болт-штуцер крепления к насосу нагнетательной магистрали...
|
5. ...и отсоедините магистраль.
|

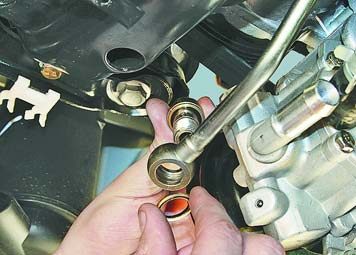

6. Извлеките из наконечника трубопровода болт-штуцер и снимите два уплотнительных резинометаллических кольца, установленных с обеих сторон наконечника.
|
Предупреждение

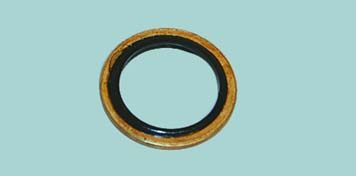

Уплотнительные кольца наконечника напорной магистрали заменяйте новыми при каждой разборке соединения.
|
|
|
|
|

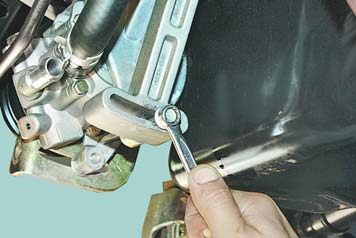

7. Выверните болт крепления кронштейна насоса к натяжному устройству...
|
8. ...болт натяжного устройства...
|
|
|
|
|

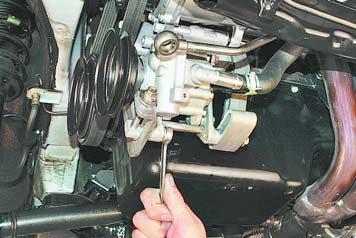

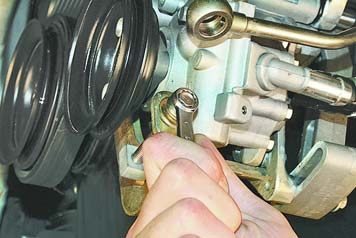

9. ...нижний...
|

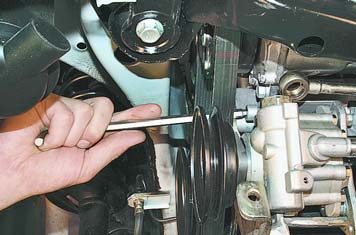

10. ...и верхний болты крепления кронштейна насоса...
|
|
|
|
|

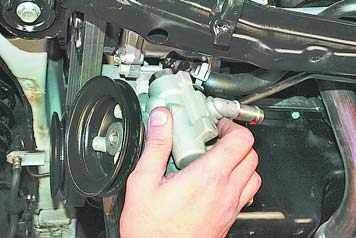

11. ...и снимите насос вместе с кронштейном.
|

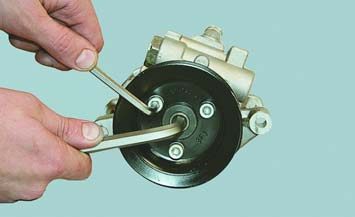

12. Если насос сняли для замены, а на новом насосе отсутствует кронштейн, выверните три болта крепления шкива насоса, удерживая его вал от проворачивания вторым ключом...
|
|
|
|
|

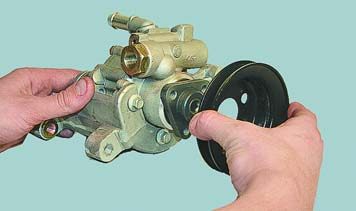

13. ...и снимите шкив.
|

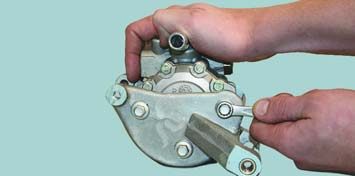

14. Выверните по три болта заднего...
|
|
|
|
|

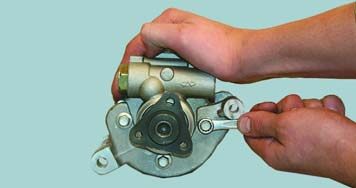

15. ...и переднего креплений кронштейна к насосу...
|

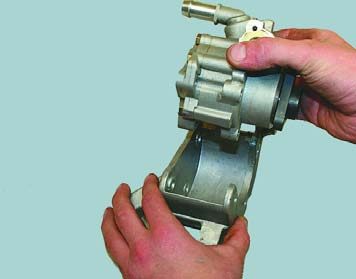

16. ...и снимите кронштейн.
|
17. Установите шкив и кронштейн на новый насос.
|
Примечание
Для ремонта насоса гидроусилителя рулевого управления необходимо специальное оборудование. Поэтому неисправный насос замените новым или обратитесь в сервисный центр.
|
|
