5.15.1. Особенности устройства

Система улавливания паров топлива предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды.

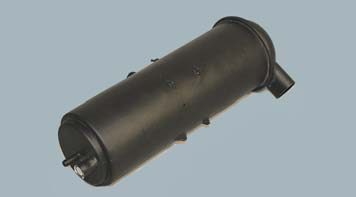

В системе применен метод поглощения паров угольным адсорбером. Он установлен в нише правого переднего колеса и соединен трубопроводами с топливным баком и клапаном продувки.

В моторном отсеке расположен электромагнитный клапан продувки адсорбера, который по сигналам блока управления двигателем переключает режимы работы системы.

Пары топлива из топливного бака постоянно отводятся по трубопроводу и накапливаются в адсорбере, наполненном активированным углем (адсорбентом). При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из диффузора дроссельного узла в полость адсорбера при открывании клапана продувки. Контроллер регулирует степень продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса.

Пары топлива из адсорбера по паропроводу поступают во впускной трубопровод двигателя и сгорают в цилиндрах. Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.
