10.20.4. Замена выключателей плафона освещения салона

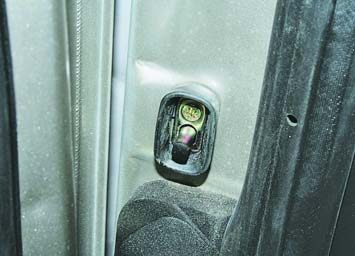

Выключатели плафона освещения салона установлены в проемах боковых дверей.

Примечание

Замена показана на примере выключателя, установленного в проеме левой передней двери. Остальные выключатели заменяют аналогично.

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

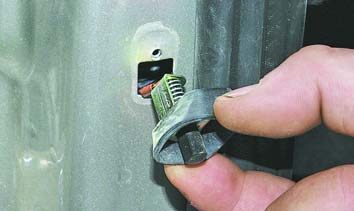

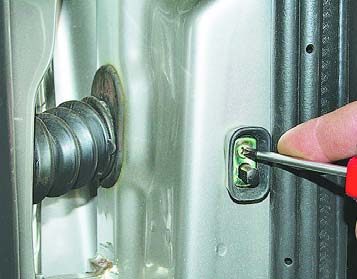

2. Выверните винт крепления выключателя к кузову...	3. ...извлеките выключатель из отверстия в проеме двери...

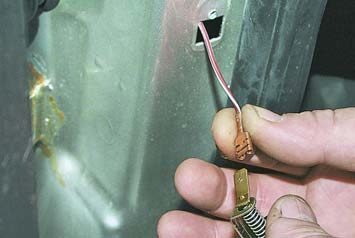

4. ...и снимите выключатель, отсоединив от него разъем провода.

5. Установите выключатель плафона освещения салона в порядке, обратном снятию.
