10.20.2. Замена выключателя заднего хода

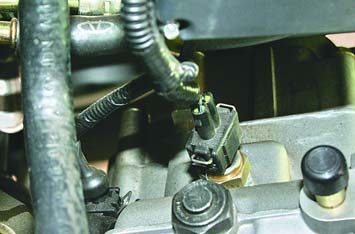

Выключатель света заднего хода установлен в верхней части картера коробки передач.

Вам потребуется ключ «на 22».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

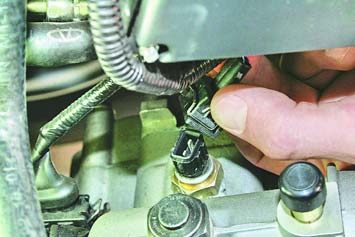

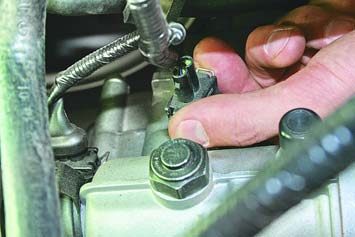

2. Сожмите фиксатор колодки жгута проводов...	3. ...и отсоедините колодку от разъема датчика.

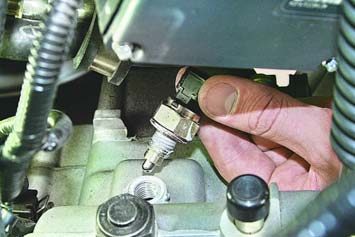

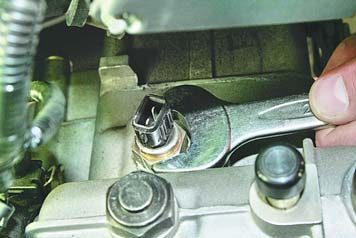

4. Ослабьте затяжку выключателя света заднего хода...	5. ...и, вывернув выключатель, снимите его с автомобиля.

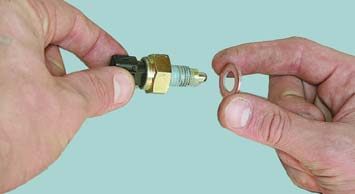

6. Снимите медное уплотнительное кольцо. Сильно обжатое кольцо замените новым.

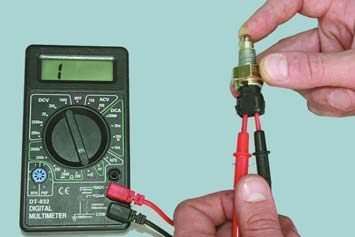

7. Выполните проверку исправности выключателя. Подключите к его выводам щупы тестера, включенного в режиме «прозвонки» цепей. Нажмите на плунжер выключателя – тестер должен подать звуковой сигнал. Если этого не происходит, выключатель неисправен.

8. Установите детали в порядке, обратном снятию.
