1.4.2. Комбинация приборов

Рис. 1.7. Комбинация приборов

Расположение приборов и сигнализаторов в комбинации приборов показано на рис. 1.7.

В комбинации приборов установлены следующие приборы и сигнализаторы.

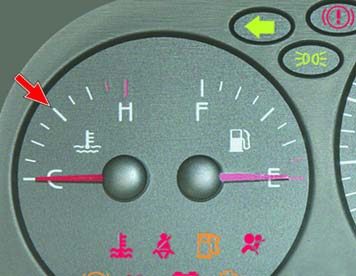

1 – указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Красная зона предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, следует остановиться, дать двигателю остыть и устранить причину перегрева.

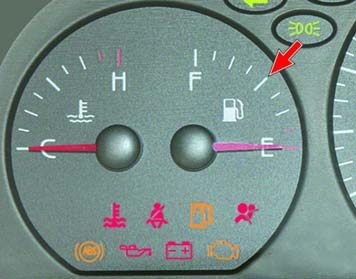

2 – указатель уровня топлива электромагнитного принципа действия. Красная зона означает резервный остаток топлива.

3 – контрольная лампа включения левого указателя поворота (в виде стрелки со светофильтром зеленого цвета) загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе левого поворота.

4 – контрольная лампа включения габаритного освещения. Загорается при включении габаритного освещения.

5 – сигнальная лампа включения стояночного тормоза (со светофильтром красного цвета) загорается при включенном зажигании при поднятом рычаге стояночного тормоза.

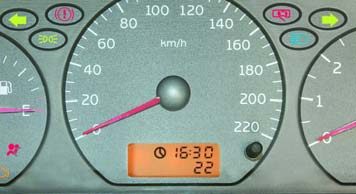

6 – спидометр. Показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 220 км/ч, цена деления 5 км/ч.

7 – сигнальная лампа незакрытых дверей (со светофильтром красного цвета) загорается при включении зажигания, если открыта хотя бы одна из дверей.

8 – контрольная лампа включения дальнего света фар (со светофильтром синего цвета) загорается при включении дальнего света фар.

9 – контрольная лампа включения правого указателя поворота (в виде стрелки со светофильтром зеленого цвета) загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе правого поворота.

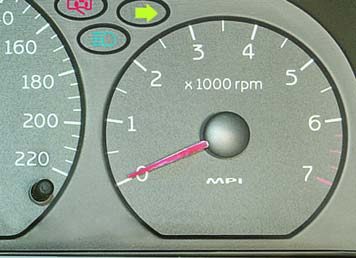

10 – тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 7, цена деления 0,5. Для того чтобы узнать частоту вращения коленчатого вала в мин^-1, нужно умножить показания тахометра на 1000.

11 – кнопка настройки часов. Для выбора настройки час/мин нажмите на кнопку. После этого для настройки показаний нажмите на кнопку и удерживайте ее в течение нескольких секунд.

Предупреждение Не нажимайте на кнопку во время движения автомобиля.

12 – счетчик суммарного пробега, объединенный с часами. Счетчик суммарного пробега показывает общий путь, пройденный автомобилем. После пробега 1 000 000 км начинается новый цикл отсчета.

13 – сигнальная лампа неисправности подушки безопасности (со светофильтром красного цвета). Загорается при включении зажигания, если возникла неисправность в системе подушки безопасности.

Предупреждение При загорании сигнальной лампы немедленно обратитесь в автосервис. Помимо возможного отказа подушки в аварийной ситуации, она может неожиданно сработать во время движения, что приведет к тяжелым последствиям.

14 – сигнальная лампа системы управления двигателем (со светофильтром желтого цвета). Загорается при включении зажигания и горит во время пуска двигателя. Сразу после пуска двигателя лампа должна погаснуть. Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность.

Предупреждение Длительная эксплуатация автомобиля с горящей лампой не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и поломкам двигателя.

15 – сигнальная лампа минимального резерва топлива в баке (со светофильтром желтого цвета) загорается при остатке топлива в баке менее 10 л.

Предупреждение По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!

16 – сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода генератора.

Предупреждение Движение автомобиля с горящей лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, которое может привести к пожару.

17 – сигнальная лампа непристегнутого ремня безопасности водителя (со светофильтром красного цвета). Загорается при включении зажигания и гаснет после пристегивания ремня безопасности водителя.

18 – сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя лампа должна погаснуть.

Предупреждение Движение автомобиля с горящей лампой запрещается, так как приведет к поломке двигателя.

19 – сигнальная лампа перегрева двигателя (со светофильтром красного цвета). Если лампа загорелась, необходимо остановиться, дать двигателю остыть и устранить причину перегрева.

20 – сигнальная лампа неисправности антиблокировочной системы тормозов (со светофильтром желтого цвета). Функционирует, если автомобиль оборудован антиблокировочной системой. Загорается при включенном зажигании и гаснет через несколько секунд.

Предупреждение Если лампа не гаснет при включенном зажигании и при движении, обратитесь в автосервис, так как торможение во всех случаях будет происходить без участия антиблокировочной системы.
