1.4.1. Панель приборов

Рис. 1.6. Панель приборов и органы управления

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.6).

1 – боковые верхние сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции на стекла передних дверей для предотвращения их запотевания. Направление потока воздуха из этих сопел не регулируется.

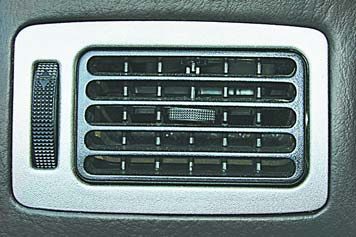

2 – боковые сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции.

Направление потока воздуха изменяют поворотом рукоятки, установленной в центре сопла (влево-вправо), или самой решетки (вверх-вниз).

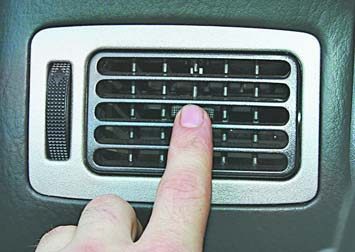

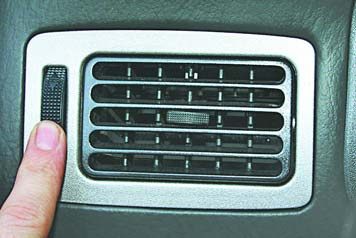

Слева (у правого бокового сопла — справа) установлена рукоятка для регулировки количества воздуха, подаваемого через сопло. При повороте рукоятки до упора вверх заслонка полностью открывается (максимальный поток воздуха). При повороте рукоятки до упора вниз заслонка полностью закрывается, перекрывая поток воздуха. Устанавливая рукоятку в промежуточные положения, регулируют величину потока воздуха.

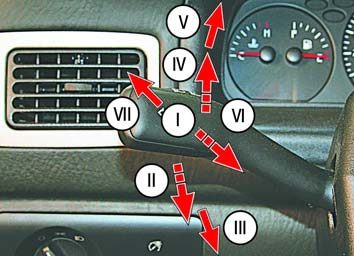

3 – рычаг переключателя указателей поворота и света фар. Переключатель включает электрические цепи фар и указателей поворота при включенном зажигании и может занимать следующие положения:

I — указатели поворота выключены, включено габаритное освещение, если переключатель 24 наружного освещения установлен в положение , и включен ближний свет фар, если переключатель 24 переведен в положение ;

II — включены указатели левого поворота (нефиксированное положение);

III — включены указатели левого поворота (фиксированное положение);

IV — включены указатели правого поворота (нефиксированное положение);

V — включены указатели правого поворота (фиксированное положение);

VI — движением рычага на себя включен дальний свет фар независимо от положения переключателя 24 наружного освещения (нефиксированное положение);

VII — движением рычага от себя включен дальний свет фар, если переключатель 24 наружного освещения установлен в положение  (фиксированное положение).

4 – выключатели звукового сигнала. Для того чтобы включить звуковой сигнал, нажмите на любой из выключателей.

5 – комбинация приборов (см. «Комбинация приборов»).

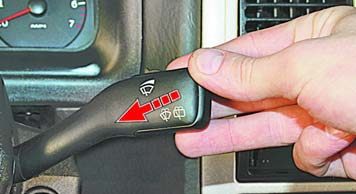

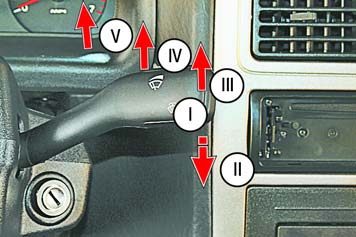

6 – рычаг переключателя очистителя и омывателя ветрового стекла. Переключатель включает электрические цепи при включенном зажигании. Рычаг переключателя можно перевести в следующие положения:

I — очиститель и омыватель стекла выключены;

II — очистка ветрового стекла от брызг (нефиксированное положение). При переводе рычага в это положение стеклоочиститель выполняет один рабочий цикл;

III — включен прерывистый режим работы очистителя ветрового стекла;

IV — включена малая скорость очистителя ветрового стекла;

V — включена большая скорость очистителя ветрового стекла.

При перемещении рычага на себя включается омыватель ветрового стекла (нефиксированное положение), одновременно включается и стеклоочиститель. При отпускании рычага щетки стеклоочистителя выполнят еще несколько циклов.

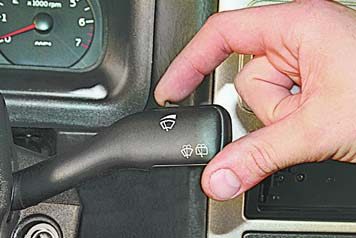

Переключателем в верхней части рычага регулируется интервал срабатывания щеток стеклоочистителя в прерывистом режиме работы: крайнее левое положение — минимальный интервал, крайнее правое — максимальный.

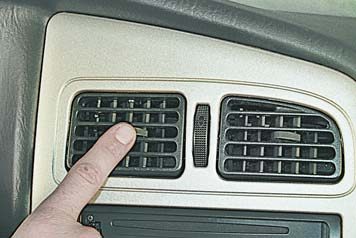

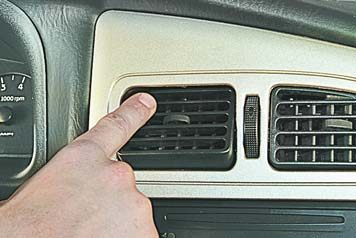

7 – центральные сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции. Направление потока воздуха изменяют поворотом рукоятки, установленной в центре сопла (влево-вправо)...

...или самой решетки (вверх-вниз).

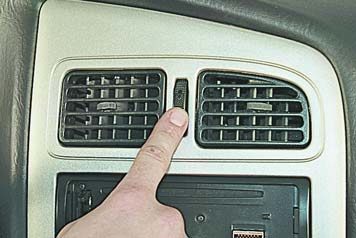

Между соплами установлена рукоятка для регулировки количества подаваемого воздуха. При повороте рукоятки до упора вверх заслонка полностью открывается (максимальный поток воздуха). При повороте рукоятки до упора вниз заслонка полностью закрывается, перекрывая поток воздуха. Устанавливая рукоятку в промежуточные положения, регулируют величину потока воздуха через центральные сопла.

8 – магнитола или место для ее установки (в зависимости от комплектации автомобиля).

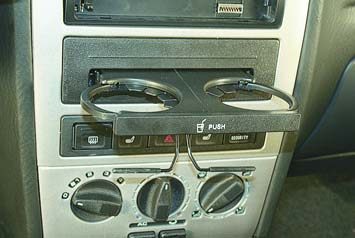

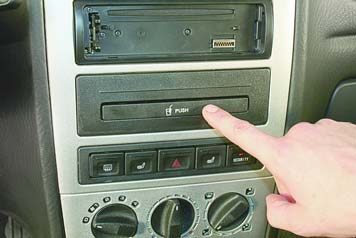

9 – подстаканник. Предназначен для размещения чашек и стаканов. Для того чтобы воспользоваться подстаканником, нажмите на его крышку...

...после чего он выдвинется из центральной консоли. Для того чтобы убрать подстаканник, нажмите повторно на крышку до срабатывания фиксатора.

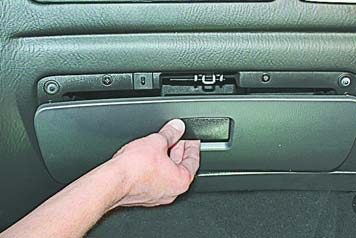

11 – вещевой ящик. Служит для хранения мелких вещей и открывается при нажатии на ручку замка вверх.

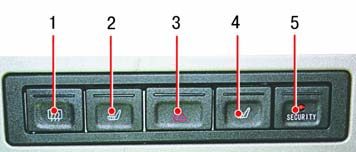

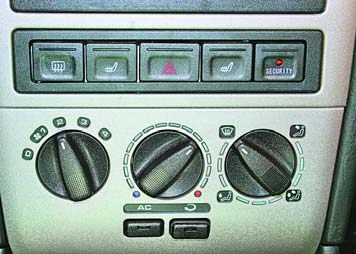

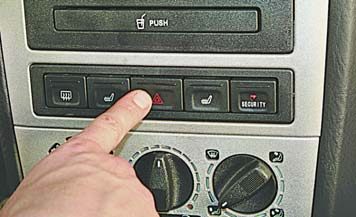

12 – блок выключателей содержит следующее:

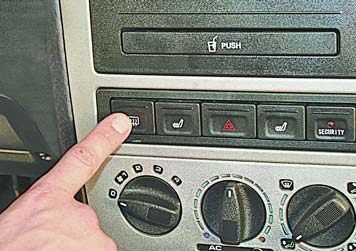

1 – выключатель обогрева заднего стекла. При нажатии на кнопку выключателя (ключ в выключателе зажигания должен находиться в положении «II») включается обогрев заднего стекла, одновременно в кнопке загорается контрольная лампа. При повторном нажатии на кнопку обогрев выключается;

Предупреждения Нагревательный элемент заднего стекла потребляет большой ток. Поэтому во избежание чрезмерного разряда аккумуляторной батареи включайте электрообогрев при работающем двигателе и только на время, необходимое для устранения запотевания заднего стекла. Для того чтобы не повредить нити обогревателя, не используйте для очистки внутренней стороны заднего стекла скребки и другие острые предметы, а также моющие средства с абразивными веществами.

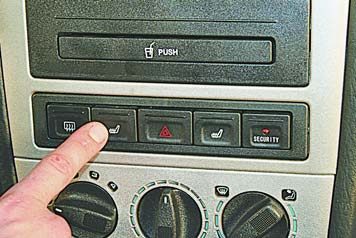

2 – выключатель обогрева левого переднего сиденья. При нажатии на кнопку выключателя (ключ в выключателе зажигания должен находиться в положении «II») включается обогрев левого переднего сиденья, одновременно в кнопке загорается контрольная лампа. При повторном нажатии на кнопку обогрев выключается;	3 – выключатель аварийной сигнализации. При нажатии на кнопку выключателя загораются мигающим светом все указатели поворота и соответствующие им контрольные лампы, установленные в комбинации приборов. При повторном нажатии на кнопку сигнализация отключается;

Примечание Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.

4 – выключатель обогрева правого переднего сиденья;

5 – индикатор включения охранной системы.

13 – блок управления системой отопления (кондиционирования) и вентиляции салона, см. «Отопление (кондиционирование) и вентиляция салона».

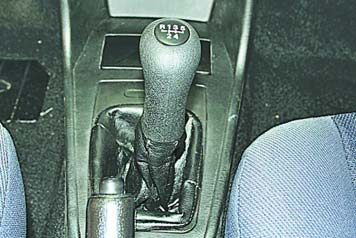

14 – рычаг управления коробкой передач (см. «Рычаг управления коробкой передач»).

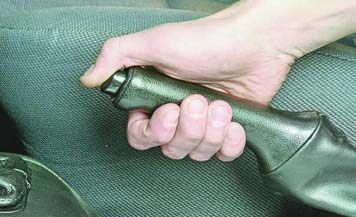

15 – рычаг стояночного тормоза. Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх — в комбинации приборов загорится красным светом контрольная лампа.

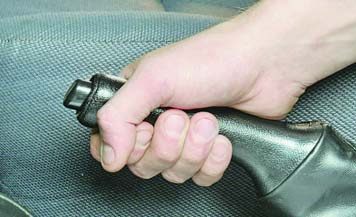

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз — контрольная лампа должна погаснуть.

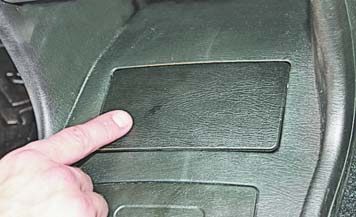

16 – пепельница с прикуривателем. Для использования пепельницы нажмите на ее крышку.

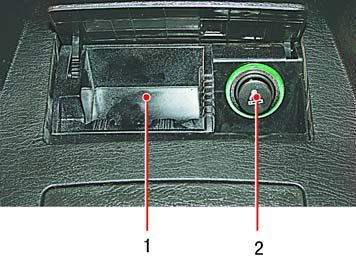

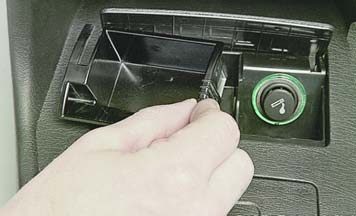

Под крышкой установлены лоток 1 пепельницы и прикуриватель 2.

Для очистки пепельницы извлеките лоток из облицовки тоннеля пола.

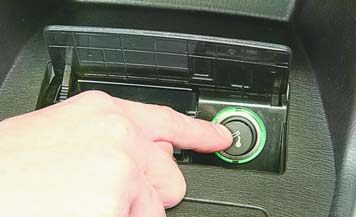

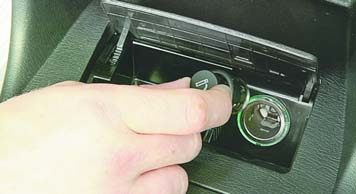

Для использования прикуривателя нажмите на кнопку его подвижной части. После нагрева спирали в течение 10–20 с подвижная часть автоматически со щелчком вернется в исходное положение.

После этого извлеките прикуриватель для использования.

Предупреждения Прикуриватель можно включить повторно не ранее чем через 20 с.

Не удерживайте прикуриватель принудительно в нажатом положении.

Не используйте патрон прикуривателя для подключения мощных электрических приборов (электрокофеварка и др.) – это может привести к повреждению электрооборудования автомобиля.

Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.

17 – педаль акселератора.

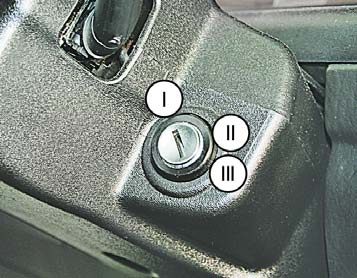

18 – выключатель (замок) зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

– I (блокировка) – зажигание выключено, при вынутом ключе включено противоугонное устройство. В этом положении не работают звуковой сигнал и магнитола.

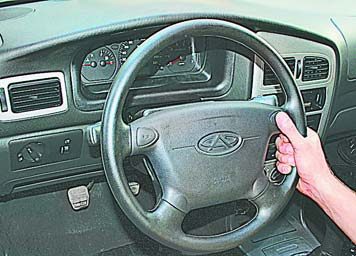

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «II»;

Предупреждение Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомобиль станет неуправляемым.

– II (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;

– III (стартер) – включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «II».

19 – педаль тормоза.

20 – рычаг блокировки положения рулевой колонки (см. «Регулировка положения рулевого колеса»).

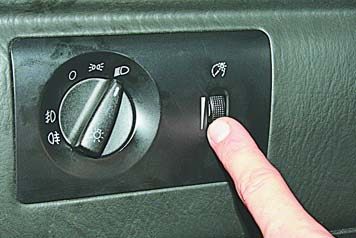

23 – регулятор подсветки комбинации приборов. При вращении рукоятки регулятора из одного крайнего положения в другое плавно изменяется освещенность приборов. При повороте рукоятки до упора вверх яркость освещения максимальная, при повороте вниз — минимальная.

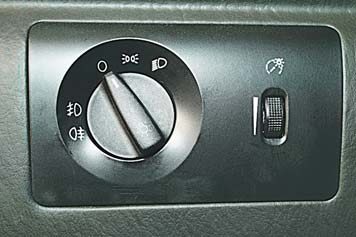

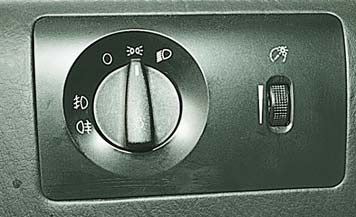

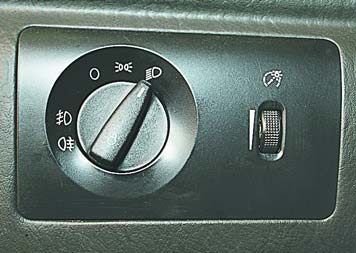

24 – переключатель наружного освещения. Поворотом рукоятки выберите одно из следующих положений:

– наружное освещение выключено;

– включено габаритное освещение;

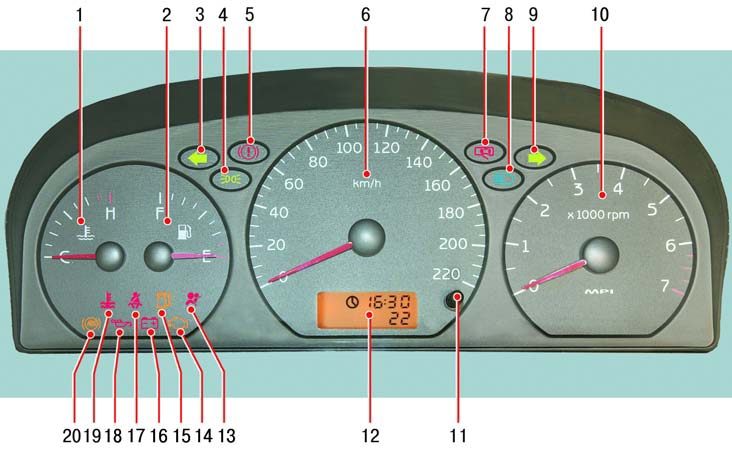

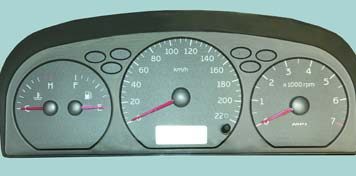

Рис. 1.7. Комбинация приборов

Примечание При включении габаритного освещения в комбинации приборов загорается контрольная лампа 4 (см. рис. 1.7).

– включен ближний/дальний свет фар.

Примечание При включении дальнего света фар в комбинации приборов загорается контрольная лампа 8 (см. рис. 1.7).

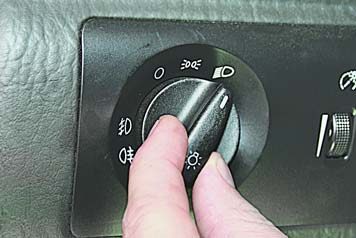

Для включения заднего противотуманного фонаря поверните рукоятку переключателя в положение и вытяните ее на одну позицию.

Для включения противотуманных фар поверните рукоятку переключателя в положение  и вытяните ее на две позиции.

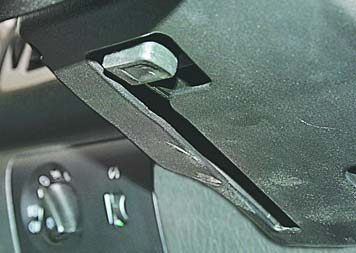

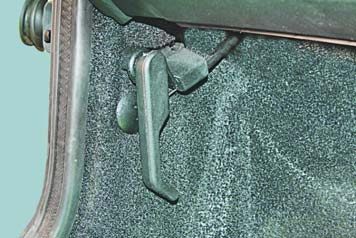

25 – рукоятка привода замка капота (см. «Капот»).
