23.7. Боковая вентиляционная решетка

Снимите вещевой ящик со стороны пассажира или панель нижней отделки панели приборов со стороны водителя.

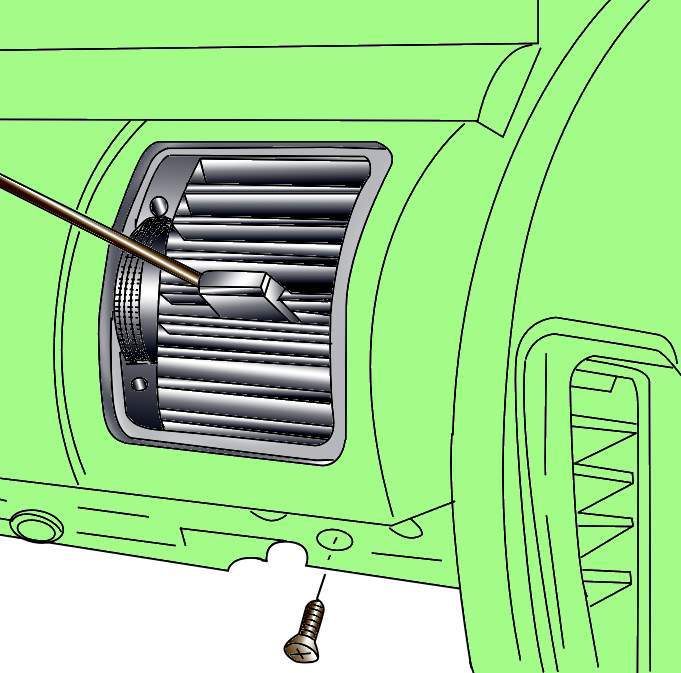

Рис. 17–14. Расположение винта крепления и снятие боковой вентиляционной решетки

Через открывшееся отверстие снизу выверните винт крепления вентиляционной решетки (рис. 17–14).

Использование приспособления из проволоки (1), установленного в отверстия (2) для снятия вентиляционной решетки из центральной секции панели приборов

Рис. 17–12. Использование приспособления из проволоки (1), установленного в отверстия (2) для снятия вентиляционной решетки из центральной секции панели приборов

Закрепите приспособление из проволоки через вентиляционную решетку в отверстиях корпуса вентиляционной решетки (см. рис. 17–12). Аккуратно извлеките вентиляционную решетку из панели приборов
