1.23. АвтомагнитолаТехническая характеристика

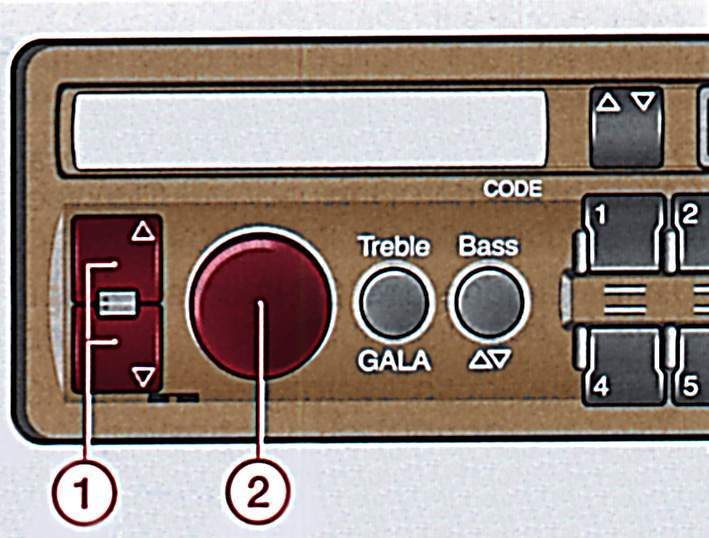

Клавиши для поиска радиостанций (рис. 1–63).
Нажатием на одну из клавиш для поиска радиостанций осуществляется автоматический поиск радиостанций в нужном направлении.
Для ручного поиска радиостанций нажмите обе клавиши в течение более 2 с. На дисплее появляется символ MAN. Теперь при нажатии верхней или нижней клавиши осуществляется пошаговый поиск радиостанций в нужном направлении.
При нажатии и длительном удержании клавиши увеличивается скорость пошагового поиска радиостанций.
Через 10 с после окончания поиска радиостанций приемник автоматически переключается на нормальный режим поиска радиостанций.
Ручка включения и регулировка громкости (рис. 1–63). Радиоприемник включается и выключается ручкой регулировки громкости.
Если на автомобиле установлена автоматическая антенна, то при включении радиоприемника она выдвигается.
Если ключ извлекают из замка зажигания, радиоприемник автоматически выключается, при включении зажигания – снова включается.
При выключенном зажигании включить радиоприемник можно, поворачивая ручку громкости 2. Время его работы –1 ч. По истечении этого времени радиоприемник автоматически выключается. После повторного включения радиоприемник снова работает в течение 1 ч.
Громкость плавно изменяется поворотом ручки регулятора громкости.

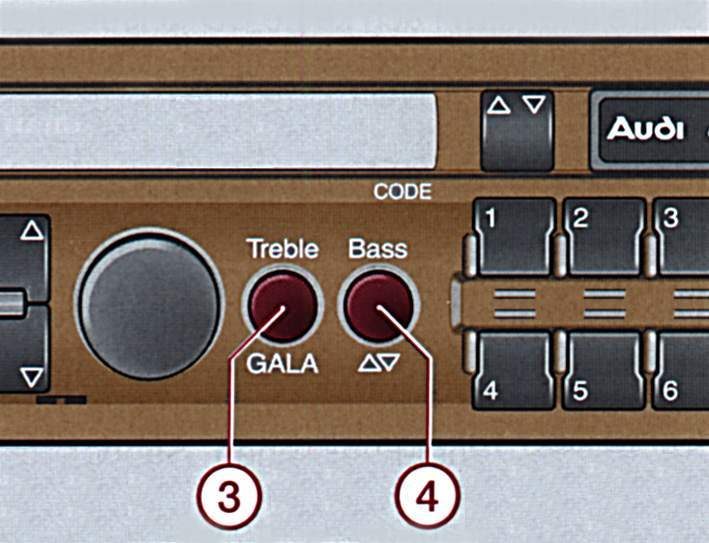

Регулятор тембра (рис. 1–64) (Treble – высокие частоты) и регулировка громкости в зависимости от скорости автомобиля (GALA).
Регулировка тембра
• Нажмите на ручку – она освободится.
• Поворотом ручки установите желаемый тембр звука.
• Нажмите на ручку – она зафиксируется.
Регулировка громкости в зависимости от скорости автомобиля
При увеличении скорости движения увеличивается уровень шума в салоне автомобиля. Громкость звука в зависимости от скорости автомобиля регулируют ручкой (GALA).
• Нажмите на ручку – она освобождается, потяните ручку на себя.
• Включение: поверните ручку вправо.
• Выключение: поверните ручку влево.
Если необходимо изменить громкость звука, вращайте только ручку регулировки громкости, а изменение громкости в зависимости от скорости автомобиля будет происходить автоматически.
Регулятор тембра (рис. 1–64) (Bass – низкие частоты) и регулировка баланса между передними и задними колонками.
Регулировка тембра (Bass – низкие частоты)
• Нажмите на ручку – она освобождается.
• Поворотом ручки установите желаемый тембр звука.
• Нажмите на ручку – она зафиксируется.
Регулятор баланса
• Нажмите на ручку – она освобождается, потяните ручку на себя.
• Поворачивая ручку, установите желаемый баланс звука между передними и задними колонками.
• Нажмите на ручку – она зафиксируется.

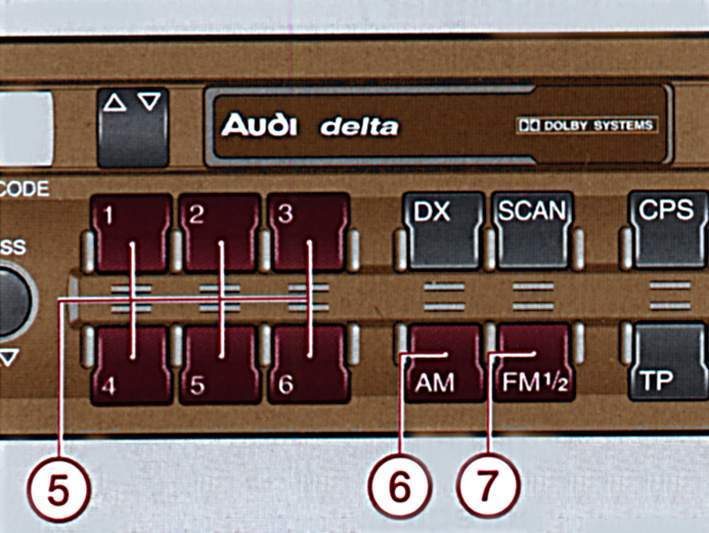

Кнопки фиксированных настроек станций радиоприемника (рис. 1–65) и выбор компакт–диска (CD).
Кнопки фиксированных настроек станций
Кратковременное нажатие: включение фиксированной настройки на предварительно выбранную радиостанцию.
Длительное нажатие до появления паузы в принимаемой передаче: запоминание текущей настройки в ручном режиме.
На дисплее отображается частота работающей радиостанции и номер, под которым радиостанция внесена в память.
В память можно ввести 12 радиостанций в диапазоне FM (по 6 в двух диапазонах) и 6 радиостанций в диапазоне АM.
Выбор компакт–диска (CD).
• При кратковременном нажатии кнопки начинается проигрывание соответствующего компакт–диска.
Номер выбранного компакт–диска высвечивается на дисплее, например CD 01. Если компакт–диск не установлен, на дисплее высвечивается NO CD.
Кнопка включения АМ диапазона (рис. 1–65). При нажатии кнопки радиоприемник переключается на прием радиостанций в диапазоне средних волн. Информация о выбранном диапазоне выводится на дисплей.
Кнопка включения FM 1/ 2 диапазона (рис. 1–65). При нажатии кнопки радиоприемник переключается на прием радиостанций в диапазоне ультракоротких волн (FM I или FM II).
Переход с диапазона FM I на диапазон FM II выполняют повторным нажатием кнопки. Информация о выбранном диапазоне выводится на дисплей.

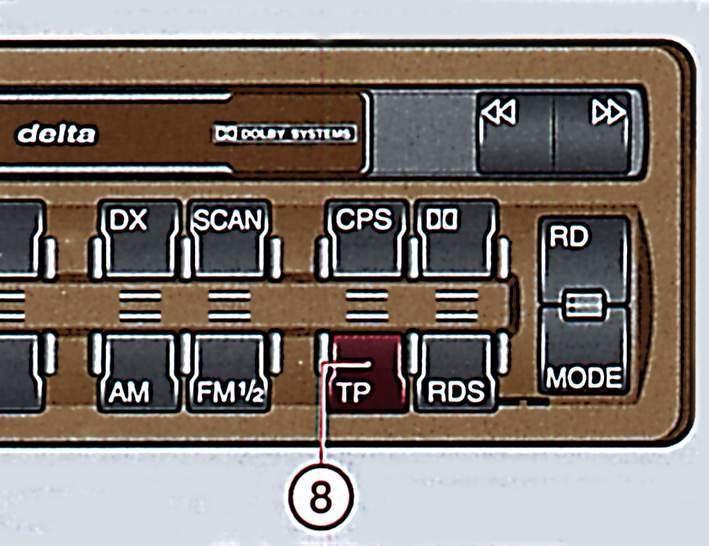

Кнопка ТР (транспортное радио) с интегрированной функцией EON (рис. 1–66). Радиостанция передает информацию о дорожной обстановке.
После нажатия клавиши TP функции TP и EON активируются.
Если нажимать на кнопку TP более 2 с радиоприемник переключается на диапазон АМ, функция TP выключается.

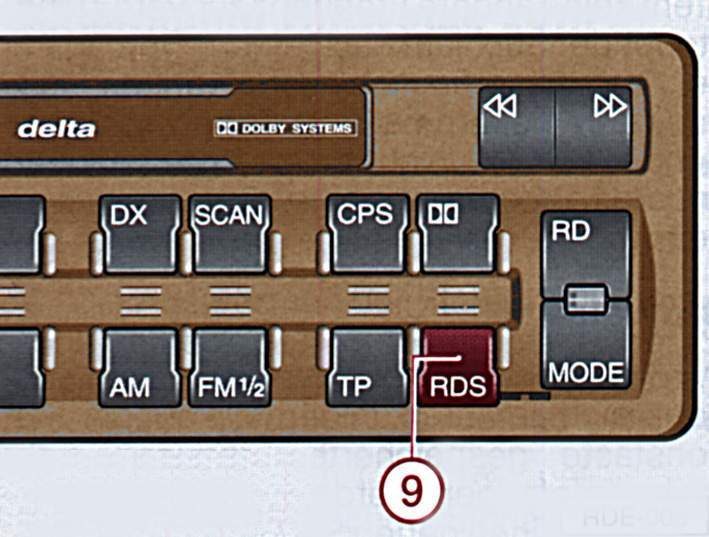

Кнопка RDS (Radio Data System) (рис. 1–67).
Радиоприемник может принимать сигналы системы радиоданных RDS. Если сигнал выбранной радиостанции в диапазоне FM удовлетворяет стандарту RDS, приемник автоматически настраивается на ту частоту, которая обеспечивает наилучшее качество приема.
Кнопка RDS имеет 2 функции.
Нажатием кнопки включается RDS.
Нажатием кнопки включаются региональные радиостанции REG ON и соответственно REG OFF.
RDS
При включении приемника или поиске радиостанций автоматически происходит поиск радиостанций RDS. При этом символ RDS высвечивается на дисплее.
При приеме радиостанции, работающей в режиме RDS, на дисплее высвечивается название станции, например BAYERN 3.
При поездках на дальние расстояния и неблагоприятных условиях приема приходилось перестраивать радиоприемник. RDS автоматически из списка альтернативных частот найдет наиболее лучший и включит его. Этот процесс происходит бесшумно.
При включенном RDS могут приниматься также радиостанции, которые в настоящее время не передают программу RDS. Поэтому рекомендуется, чтобы эта радиостанция по возможности была постоянно включена.
Региональные радиостанции
Функция REG включается нажатием кнопки RDS не менее чем 2 с. В качестве подтверждения на дисплее в это время появляется надпись REG OFF.
Если еще раз нажать на кнопку RDS не менее чем на 2 с на дисплее появится надпись REG ON.
Пример. Программа 2 Баварского радио в определенное время передает уведомление BR 2 MUN, или BR 2 SH, или BR 2 ОВВ с региональными программами различного содержания.
При приеме этих региональных программ на дисплее появляется надпись REG.
По возможности функция REG должна быть включена постоянно.
При движении в местности, в которой перекрывается действие нескольких региональных радиостанций и радиоприемник все хуже принимает радиостанции REG, функция приема региональных радиостанций должна быть выключена.
При записи в память радиостанций RDS необходимо нажать на соответствующую кнопку станции только тогда, когда название радиостанции появится на дисплее.
EON (информация Concerning Other Networks)
EON – это функция RDS, которая обеспечивает прием автомобильным радиоприемником всех сообщений радиостанции в режиме TP.
Независимо от установленной в данный момент программы все TP–сообщения других радиостанций должны быть слышны.
Сообщения о катастрофах имеют преимущество перед всеми другими функциями.
Уведомления дисплея.
На дисплей выводится вся информация: частота RDS, название радиостанции, количество станций в FM I и FM II; в режиме проигрывания компакт–диска – CD 01…CD 06, а в случае их отсутствия – CD NO.

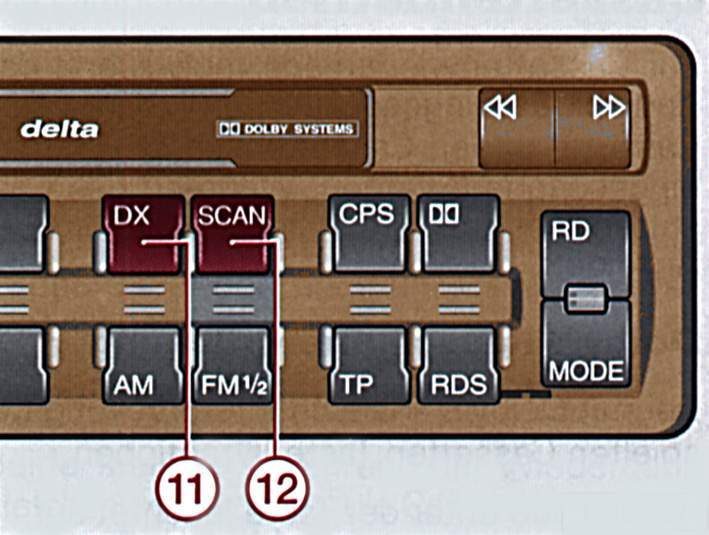

Кнопка DX (рис. 1–68). При нажатии на кнопку DX («Distance reception» – дальний прием) на ней включается красный светодиод, чувствительность поиска радиостанций увеличивается.
При повторном нажатии на кнопку функция DX выключается и радиоприемник переходит в режим ближнего приема.
Кнопка SCAN (рис. 1–68). При нажатии на кнопку SCAN на ней включается красный светодиод и в течение 8 с высвечиваются все радиостанции и названия на компакт–диске и аудиокассете.
При повторном нажатии на кнопку функция SCAN выключается.

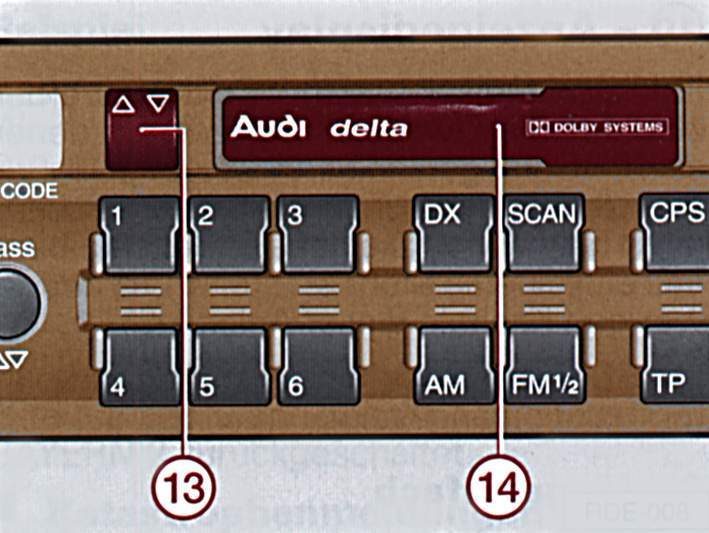

Проигрыватель кассет (рис. 1–69). Включите радиоприемник и загрузите кассету в кассетоприемник.
При проигрывании кассеты на дисплее высвечивается надпись TAPE.
При проигрывании кассет, записанных с системой шумоподавления Dolby, необходимо включить систему шумопонижения, при этом качество звука улучшается.
Кассетоприемник. Вдвиньте торцом кассету в кассетоприемник. При загрузке кассеты в кассетоприемник радиоприемник автоматически переключается на режим проигрывания кассеты.
Если радиоприемник работает в режиме TP, проигрывание кассет прерывается сообщениями радиостанций.
Переключатель дорожек кассеты (рис. 1–69). При нажатии на клавишу проигрыватель реверсируется и переключаются дорожки кассеты.
Стрелка на дисплее показывает, какая сторона кассеты проигрывается.
По окончании проигрывания кассеты автоматически происходит реверсирование проигрывателя кассет и переключение дорожек кассеты.

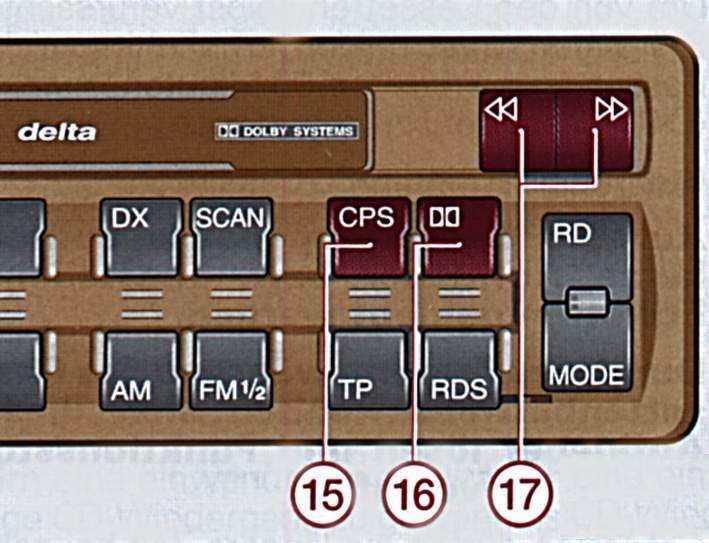

Кнопка CPS (рис. 1–70). Система CPS обеспечивает поиск по паузам музыкальных произведений.
При нажатии на кнопку CPS на ней включается красный светодиод. Далее при нажатии на клавишу 17 «Перемотка вперед» или «Перемотка назад» начинается перемотка кассеты в выбранную сторону до паузы между музыкальными произведениями с последующим переключением в режим воспроизведения.
Кнопка Dolby B (см. рис. 1–70). При проигрывании кассет, записанных с системой шумоподавления Dolby, необходимо нажать кнопку Dolby B, при этом включается система шумопонижения – качество звука улучшается.
Клавиши перемотки и извлечения кассеты, выбор проигрываемых произведений компакт–диска (см. рис. 1–70).
Для перемотки кассеты нажмите на соответствующую клавишу до ее фиксации.
Для прекращения перемотки нажмите на вторую клавишу.
Одновременно нажмите на обе клавиши перемотки – кассета выдвигается из кассетоприемника.
Нажатием на одну из клавиш можно выбирать начало текущего и следующего произведения на компакт–диске.
Многократным нажатием одной из клавиш выбираются номера названий вверх и вниз.
Выбранный номер появляется на дисплее: TR 01… TR 02… TR 03… и т.д.

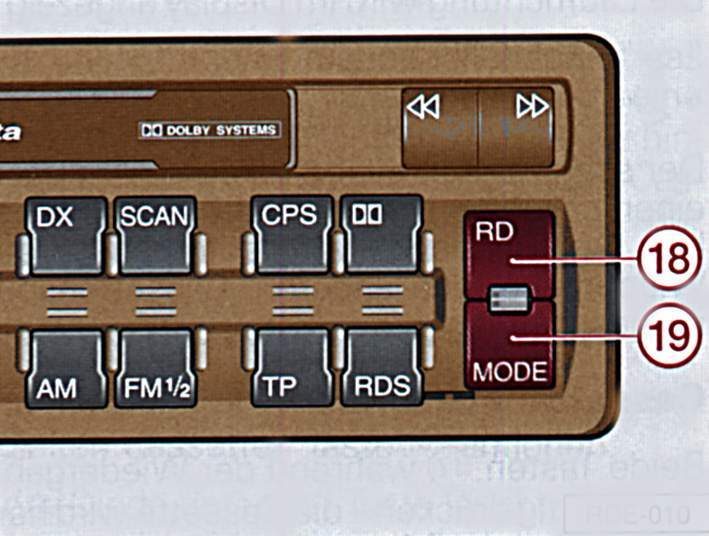

Кнопка RD: Random Play для CD (рис. 1–71). После нажатия на кнопку RD произведения компакт–диска проигрываются в случайной последовательности.
Кнопка MODE – выбор режима работы (рис. 1–71). При последовательном нажатии на кнопку MODE происходит выбор режима работы радиоприемника, проигрывателя кассет или проигрывателя компакт–дисков. При этом кассету надо вставить в проигрыватель кассет.
Кодируемое устройство против кражи. Устройство выполнено на базе микропроцессора. После отключения радиоприемника от электрической сети автомобиля (снятие аккумуляторной батареи, демонтаж радиоприемника или первоначальная его установка) необходимо ввести код безопасности. Радиоприемник можно включить только после ввода правильного кода.
После включения радиоприемника на дисплее высвечивается надпись SAVE – можно вводить код против кражи.
Введение кода
Номер кода наклеен на руководство по эксплуатации радиоприемника.
Для введения правильного кода необходимо выполнить следующие действия.
– Включите радиоприемник – на дисплее высвечивается надпись SAVE.
– Одновременно нажмите на кнопки FM и DX и удерживайте их до появления индикации «1000». Отпустите кнопки. Ни в коем случае не нажмите снова кнопки FM и DX, так как в противном случае число 1000 будет приниматься за код.
– С помощью кнопок 1–4 (фиксированные настройки) введите номер кода: первая цифра кода вводится кнопкой 1, вторая цифра – кнопкой 2 и т.д. Кнопки 5 и 6 не используются.
– Одновременно нажмите кнопки FM и DX и удерживайте их до появления индикации SAVE.
– Отпустите кнопки.
Теперь радиоприемник готов к работе.
Если при вводе кода была допущена ошибка, то на дисплее появится индикация SAVE в мигающем режиме, которая затем высвечивается постоянно.
Повторите попытку установки кода. Число попыток отражается на дисплее.
Если неверный код будет введен повторно, приемник заблокируется на 1 ч.
Через 1 ч можно повторить две попытки установить код. Если они не удачны, приемник заблокируется на 1 ч.
|
