9.5. Ведомый диск сцепления
|
ПРЕДУПРЕЖДЕНИЕ
При работе сцепления образуется пыль, содержащая асбест, вредный для здоровья, поэтому при очистке сцепления не пользуйтесь сжатым воздухом и не вдыхайте пыль. Детали сцепления очистите от пыли с использованием тормозной жидкости или метилового спирта, а затем протрите насухо.
|
|
ПРИМЕЧАНИЕ
При установке болты 2 (рис. 8.8) необходимо заменить новыми.
Смажьте шлицы ведомого диска тонким слоем смазки G000100. Слой смазки должен быть тонким и равномерным, так как при работе сцепления излишняя смазка будет отбрасываться на рабочие поверхности сцепления, что может нарушить его работу.
|
|
|

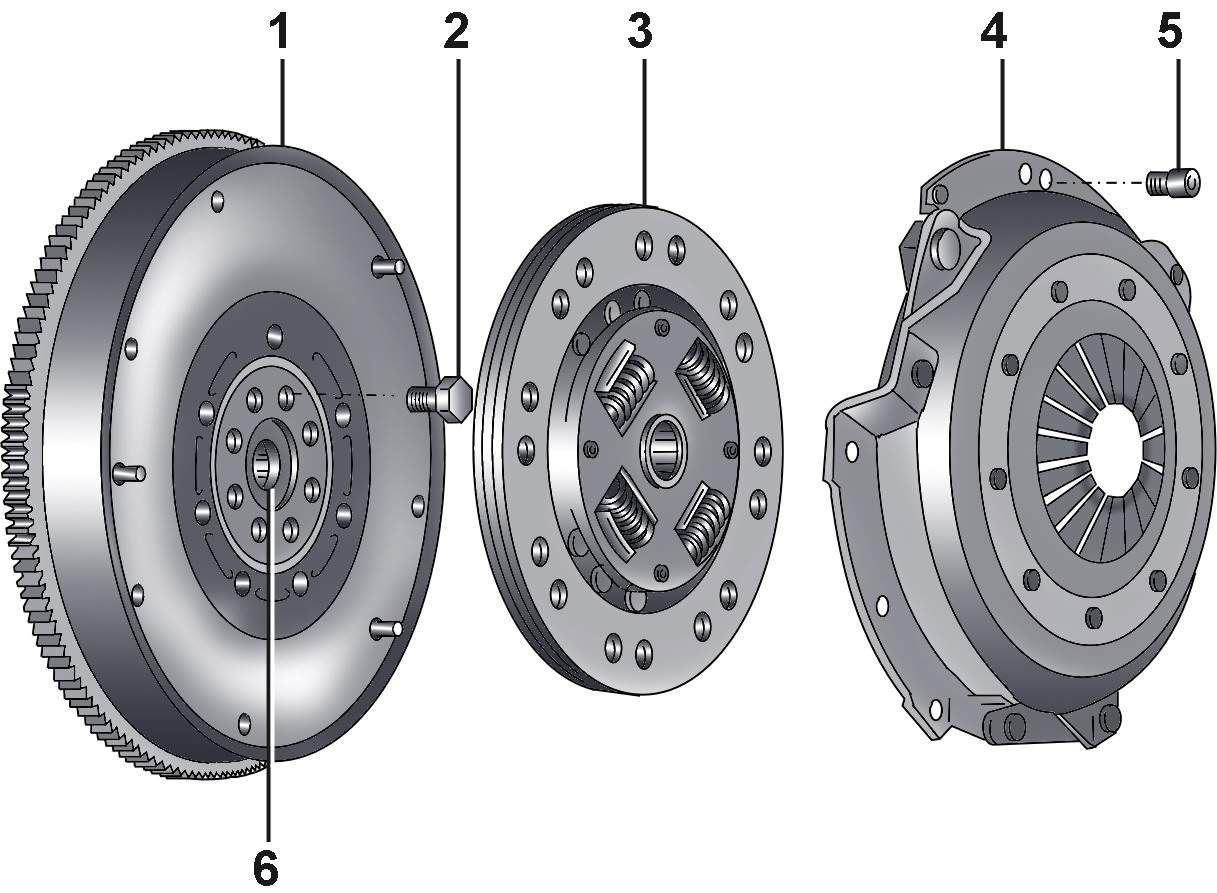

Рис. 8.8. Маховик и сцепление: 1 – двухмассовый маховик; 2 – болт, 60 Н·м и довернуть на угол 180°; 3 – ведомый диск сцепления; 4 – нажимной диск; 5 – болт, 22 Н·м; 6 – игольчатый подшипник
|
Затягивание болтов 5 производите равномерно по «звезде».
|
