9.1. Общие сведения

Сцепление расположено между двигателем и коробкой передач и предназначено для кратковременного разъединения и плавного соединения коленчатого вала двигателя и первичного вала коробки передач во время трогания автомобиля с места и переключения передач без шума и риска повреждения деталей.

На всех моделях устанавливается сухое однодисковое сцепление, которое состоит из ведомого и нажимного дисков сцепления, центральной диафрагменной пружины, кожуха и подшипника выключения сцепления.

Ведомый диск сцепления свободно перемещается на шлицах первичного вала коробки передач и зажимается между маховиком и нажимным диском усилием, которое создает центральная диафрагменная пружина. С двух сторон ведомого диска приклепаны фрикционные накладки. Ведомый диск сцепления соединяется со ступицей через детали гасителя крутильных колебаний. Необходимость гасителя крутильных колебаний вызвана следующим.

При резком изменении скорости движения автомобиля, наезде на неровности дороги, резком включении сцепления в трансмиссии автомобиля возникают динамические нагрузки, вызывающие скручивание валов трансмиссии.

Неравномерность крутящего момента двигателя вызывает крутильные колебания валов трансмиссии, в результате чего нагрузка на них существенно увеличивается. Особенно опасно возникновение резонанса, когда частота передающихся нагрузок совпадает с частотами собственных колебаний трансмиссии. Упругие колебания трансмиссии приводят не только к возникновению шума в механизмах и агрегатах, но и к опасным вибрациям, а иногда и к поломкам деталей.

Энергию крутильных колебаний поглощает гаситель.

Привод выключения сцепления гидравлический. Подшипник выключения сцепления установлен с передней стороны коробки передач на муфте выключения сцепления. Подшипник перемещается рычагом выключения сцепления. При нажатии на педаль сцепления в главном цилиндре перемещается поршень и сжимает жидкость, которая по шлангу поступает в рабочий цилиндр сцепления. Под давлением поршень рабочего цилиндра сцепления перемещается и приводит в действие рычаг выключения сцепления. Рычаг выключения сцепления перемещает подшипник, который воздействует на пружину нажимного диска и отводит нажимной диск от ведомого диска сцепления. Сцепление регулируется автоматически.

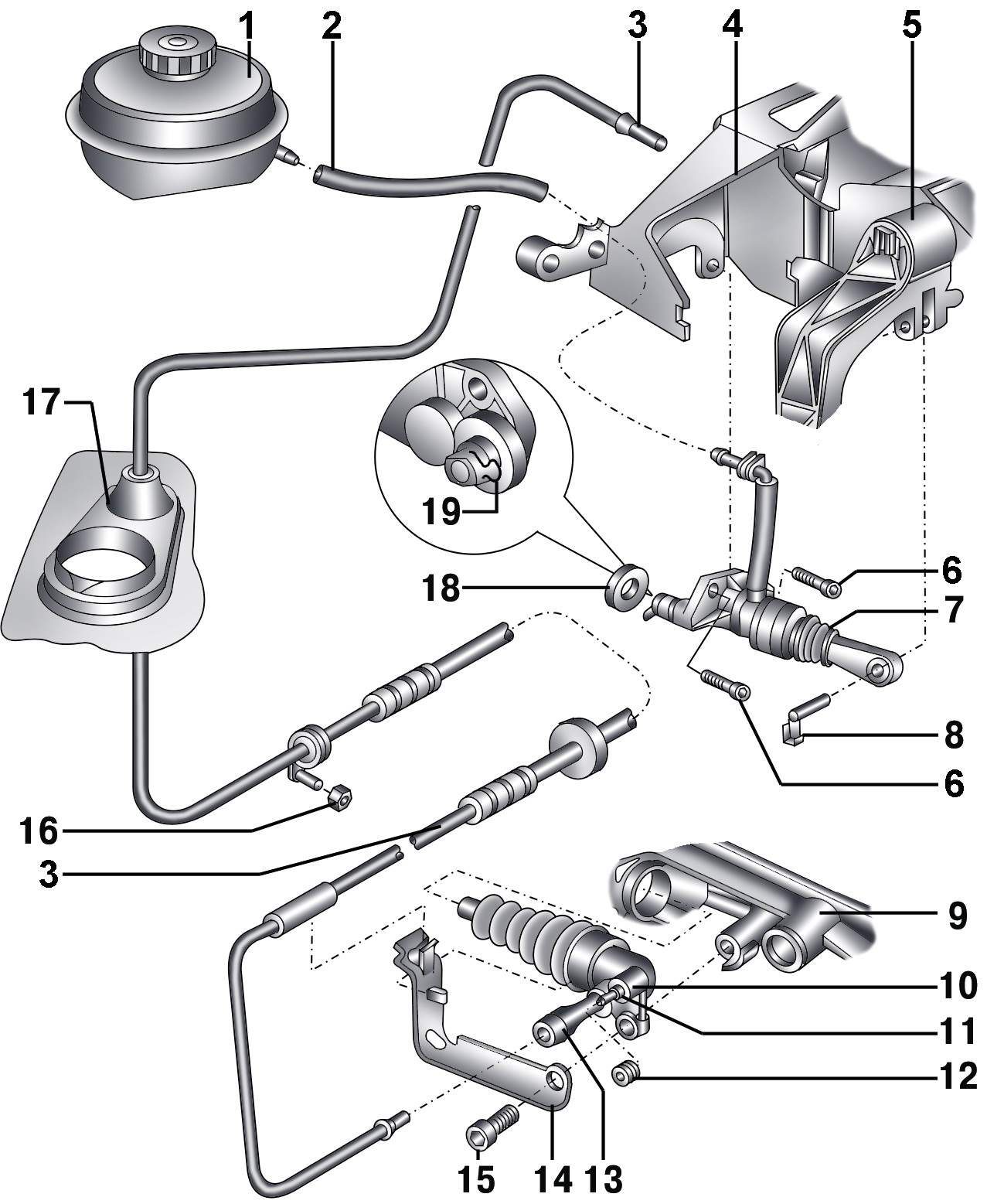

Рис. 8.1. Гидравлический привод сцепления: 1 – бачок; 2 – шланг подачи жидкости к главному цилиндру привода сцепления; 3– трубки с муфтами; 4 – кронштейн; 5 – педаль сцепления; 6 – болт, 20 Н·м; 7 – главный цилиндр привода сцепления; 8 – палец; 9 – коробка передач; 10 – рабочий цилиндр сцепления; 11 – штуцер прокачки; 12 – пылезащитный колпачок; 13 – фиксатор; 14 – кронштейн; 15 – болт, 20 Н·м; 16 – гайка, 2 Н·м; 17 – прокладка; 18 – прокладка; 19 – фиксатор
