7.5.2. Установка масляного поддона

Производится в последовательности, обратной снятию, с учетом следующего.

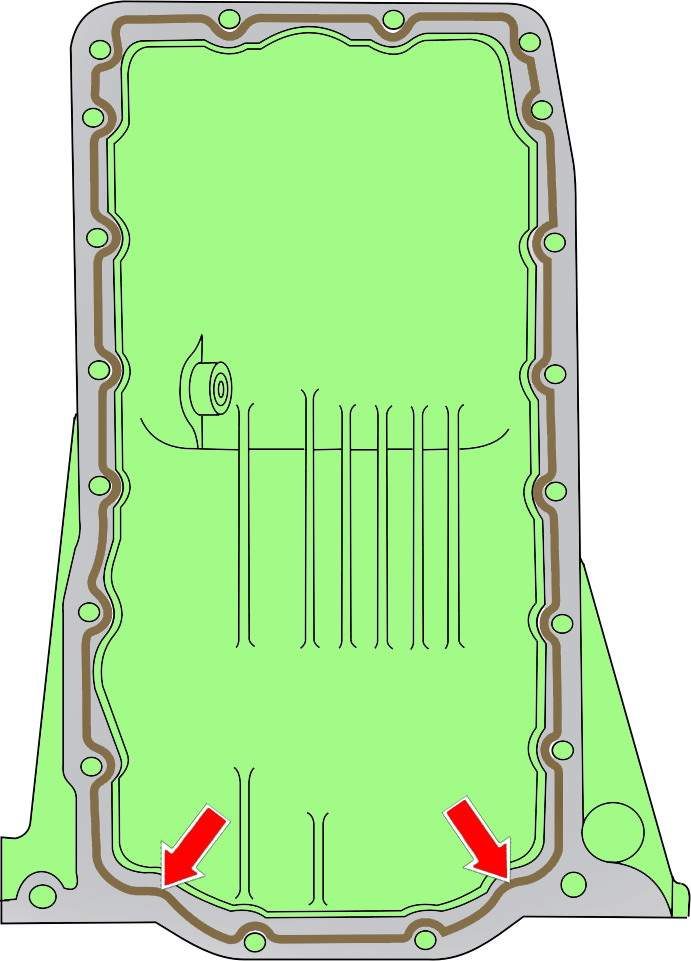

Рис. 6.13. Место нанесения герметика на привалочную поверхность масляного поддона

Нанесите валик герметика D176 404 А2 диаметром 3 мм на привалочную поверхность масляного поддона (см. рис. 6.13).

После нанесения герметика масляный поддон необходимо установить в течение 5 мин.

Валик герметика должен быть диаметром не более 3 мм, так как излишки герметика могут попасть в масло и засорить сетчатый маслозаборник.

Затяните болты крепления в следующем порядке:

– предварительно затяните болты 1–18 крест-накрест моментом 5 Н·м;

– затяните болты крепления масляного поддона к коробке передач моментом 40 Н·м;

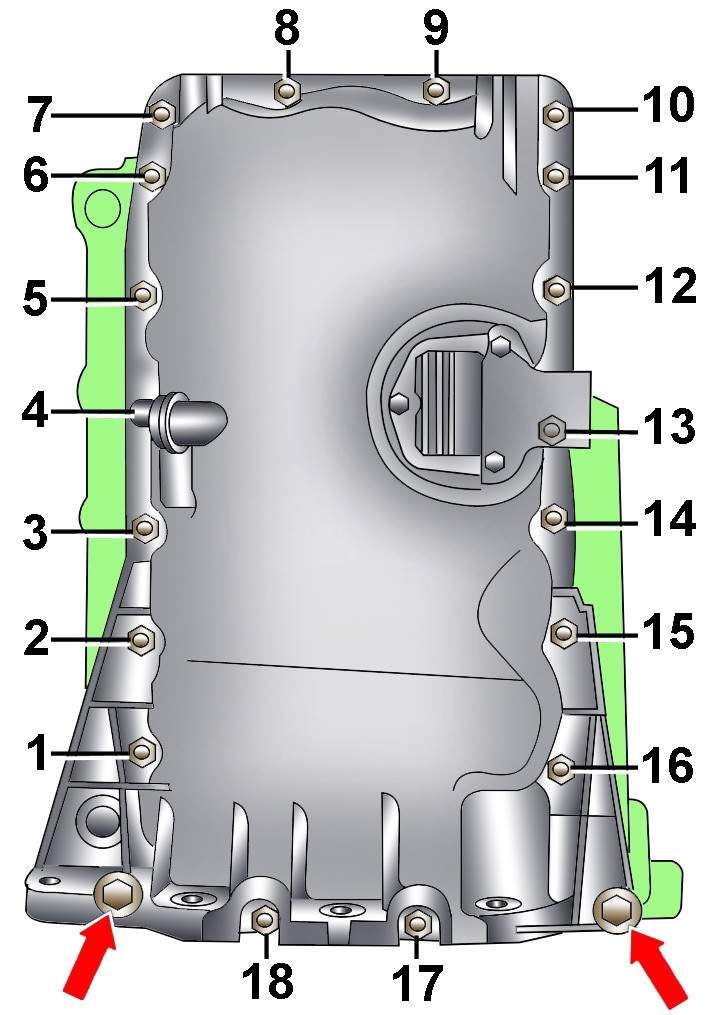

Рис. 6.12. Расположение и нумерация (1–18) болтов крепления масляного поддона к двигателю

– затяните болты M10 (показаны стрелками на рис. 6.12) моментом 40 Н·м;

– затяните болты 1–18 крест-накрест моментом 15 Н·м.

Установите подмоторную раму.

Установите переднюю поперечную панель.

Залейте в двигатель моторное масло.
