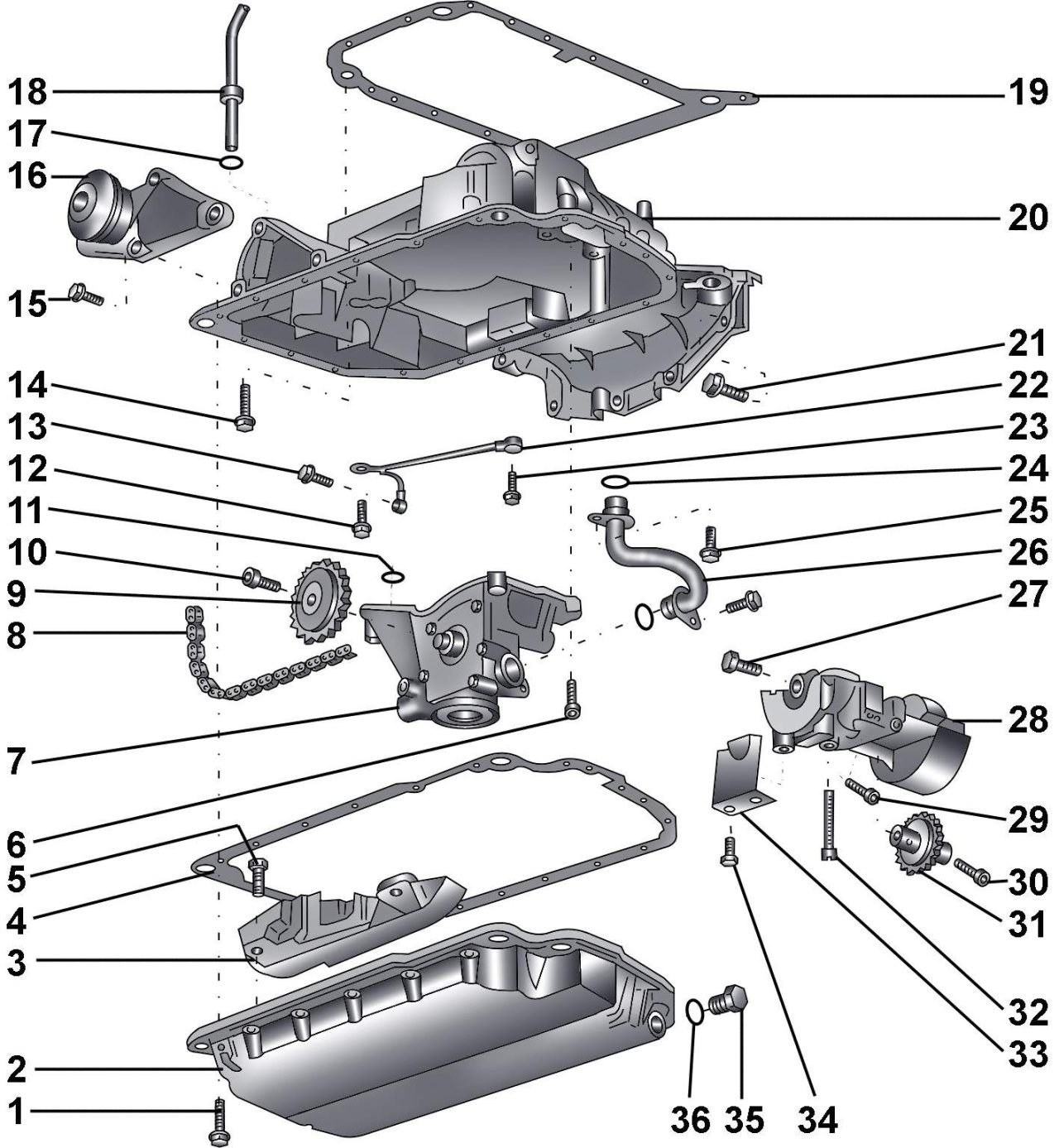

Рис. 6.33. Элементы системы смазки дизельного двигателя 2,5 л: 1 – болт, 10 Н·м; 2 – нижняя секция масляного поддона; 3 – кожух цепи; 4 – прокладка; 5 – болт, 10 Н·м; 6 – болт, 22 Н·м; 7 – масляный насос с клапаном регулировки давления (3,8 бар) и предохранительным клапаном (11 бар); 8 – цепь; 9 – звездочка масляного насоса; 10 – болт, 22 Н·м; 11 – уплотнительное кольцо; 12 – болт, 10 Н·м; 13 – пустотелый болт, 10 Н·м; 14 – болт; 15 – болт, 45 Н·м; 16 – компенсатор реактивного момента; 17 – уплотнительное кольцо; 18 – направляющая трубка для указателя уровня моторного масла; 19 – прокладка; 20 – верхняя секция масляного поддона; 21 – болт, 45 Н·м; 22 – маслопровод от масляного насоса к балансирному валу; 23 – пустотелый болт, 10 Н·м; 24 – уплотнительное кольцо; 25 – болт, 10 Н·м; 26 – напорный маслопровод; 27 – болт, 45 Н·м; 28 – кожух с балансирным валом; 29 – болт, 10 Н·м; 30 – болт, 10 Н·м; 31 – звездочка; 32 – болт, 22 Н·м; 33 – перегородка; 34 – болт, 10 Н·м; 35 – пробка слива масла, 25 Н·м; 36 – уплотнительное кольцо
|
