13.5.1. Снятие

Используя лезвие отвертки как рычаг, снимите колпак с центральной части диска колеса.

На автомобиле, стоящем на колесах, ослабьте болты крепления валов привода к ступицам передних колес.

Поднимите переднюю часть автомобиля и закрепите на подставках. Снимите передние колеса.

Извлеките датчик ABS из поворотного кулака и отсоедините от зажимов провода датчика.

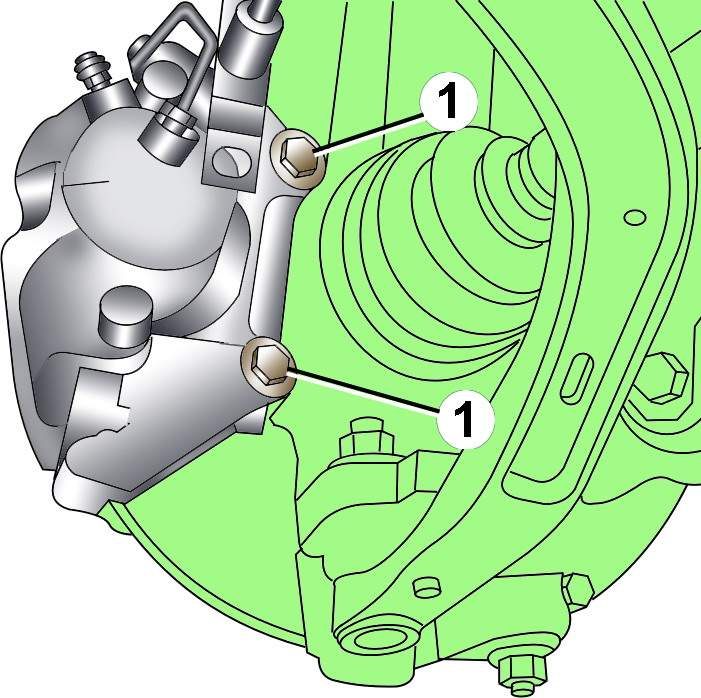

Рис. 12.14. Расположение болтов (1) крепления суппорта переднего тормоза

Отверните болты 1 (рис. 12.14), снимите суппорт переднего тормоза и мягкой проволокой привяжите суппорт к кузову. Суппорт не должен висеть на тормозном шланге.

Снимите тормозной диск.

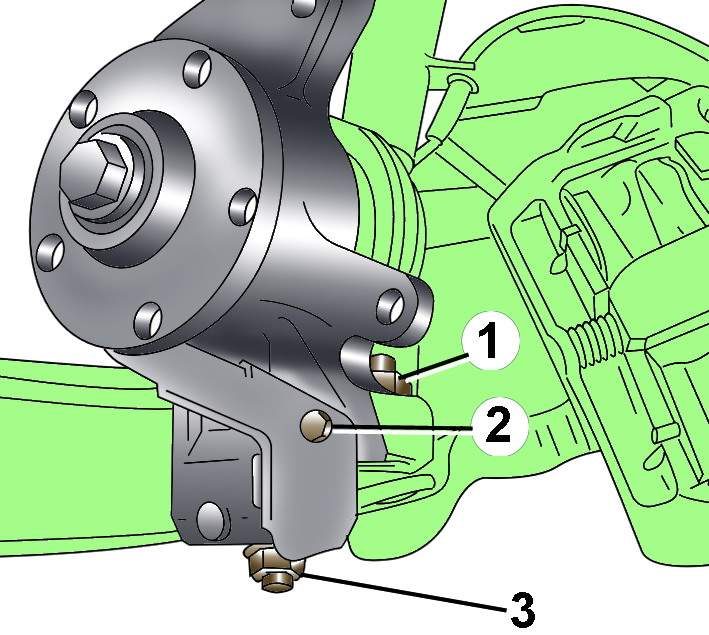

Рис. 12.15. Расположение гаек (1 и 3) крепления шаровых шарниров нижних рычагов передней подвески и болта (2) крепления защитного кожуха

Отверните болты и снимите защитный кожух тормозного диска (рис. 12.15).

Рис. 12.4. Элементы крепления верхней части поворотного кулака: 1 – гайка и болт крепления шаровых шарниров верхних рычагов передней подвески; 2 – шаровые шарниры верхних рычагов передней подвески; 3 – болт крепления наконечника рулевой тяги; 4 – болт с четырехгранной головкой

Отверните гайку, извлеките болт крепления шаровых шарниров верхних рычагов передней подвески к поворотному кулаку (см. рис. 12.4) и снимите шаровые шарниры с поворотного кулака. Не расширяйте отверстия в поворотном кулаке при извлечении верхних рычагов.

Выверните болты 3 и 4 (см. рис. 12.4) и снимите наконечник рулевой тяги с поворотного кулака.

Выверните болт крепления вала привода.

Рис. 12.5. Использование съемника для извлечения шарового шарнира нижнего удерживающего рычага из поворотного кулака

Отверните гайку крепления шарового шарнира нижнего удерживающего рычага к поворотному кулаку. При необходимости ключом на 4 мм удерживайте палец шарнира от проворачивания. Не расширяйте пазы в поворотном кулаке при извлечении нижних рычагов. Используя съемник, извлеките шаровой шарнир из поворотного кулака (см. рис. 12.5), при этом соблюдайте осторожность — не повредите защитный чехол шарнира равных угловых скоростей вала привода.

Отверните на четыре оборота гайку крепления шарового шарнира нижнего направляющего рычага к поворотному кулаку. Используя съемник, извлеките шаровой шарнир из поворотного кулака.

Не расширяйте пазы в поворотном кулаке при извлечении нижних рычагов.

Отклоните в сторону поворотный кулак и одновременно извлеките вал привода из ступицы переднего колеса.

Полностью отверните гайку крепления шарового шарнира нижнего направляющего рычага и снимите поворотный кулак с автомобиля.
