13.11.1. Снятие

ПРИМЕЧАНИЕ При сборке необходимо заменить гайки 2, 9 и болт 3 (рис. 12.29).

Используя лезвие отвертки как рычаг, снимите колпаки с центральной части дисков колес.

Поднимите автомобиль и снимите задние колеса.

Рис. 12.21. Расположение винтов крепления защитной панели

Снимите защитную панель, расположенную перед балкой задней подвески (см. рис. 12.21).

Рис. 12.22. Использование подъемного приспособления V. A. G. 1383А с переходником V. A. G. 1359/ 2 для поднятия рычага задней балки: 1, 2 – болты

Установите подъемные приспособления V. A. G. 1383А с переходниками V. A. G. 1359/2 под рычагами задней балки и поднимите настолько, чтобы задняя балка поддерживалась приспособлением (см. рис. 12.22).

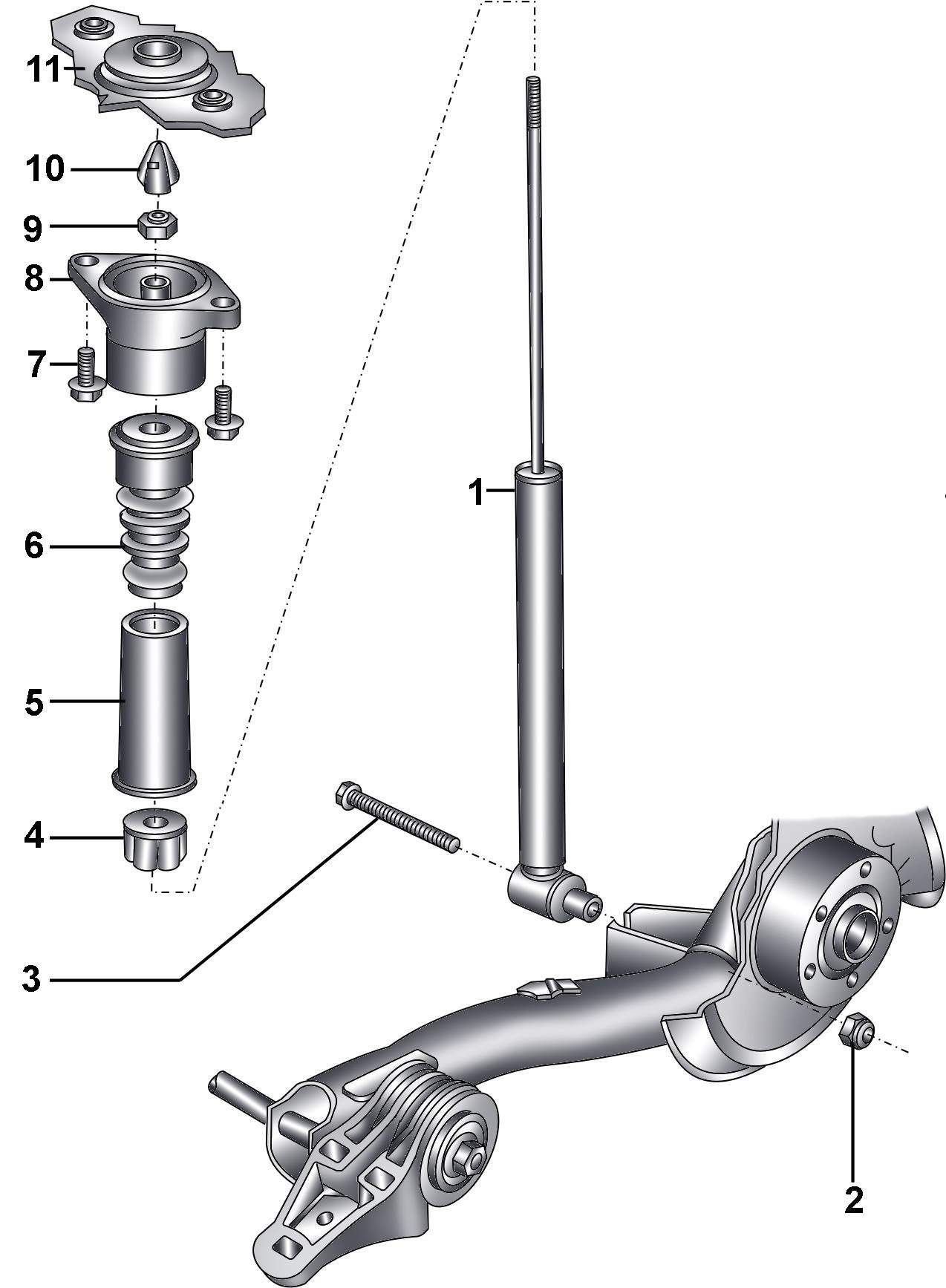

Рис. 12.29. Задняя амортизаторная стойка: 1 – амортизатор; 2 – гайка; 3 – болт, M10x90, 50 Н·м и довернуть на 90°; 4 – защитная крышка; 5 – защитная втулка; 6 – буфер; 7 – болт, 50 Н·м; 8 – верхняя опора; 9 – самоконтрящаяся гайка, 25 Н·м; 10 – крышка; 11 – резьбовые отверстия в арке заднего колеса

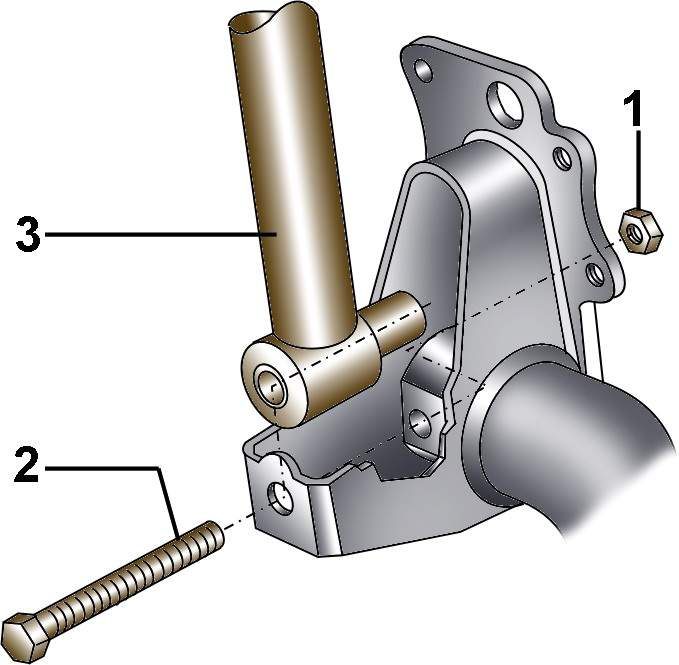

Рис. 12.30. Нижнее крепление заднего амортизатора: 1 – гайка; 2 – болт; 3 – амортизатор

Выверните гайку 1 (рис. 12.30), извлеките болт 2 и достаньте амортизатор 3 из гнезда в задней балке.

Выверните болты 1 (см. рис. 12.22) крепления верхней части заднего амортизатора и извлеките амортизатор из-под крыла автомобиля.
