7.5.8. Снятие и установка левой штекерной колодки

Место расположения: левая штекерная колодка находится слева в пространстве для ног под обивкой стойки A (рис. 7.100).

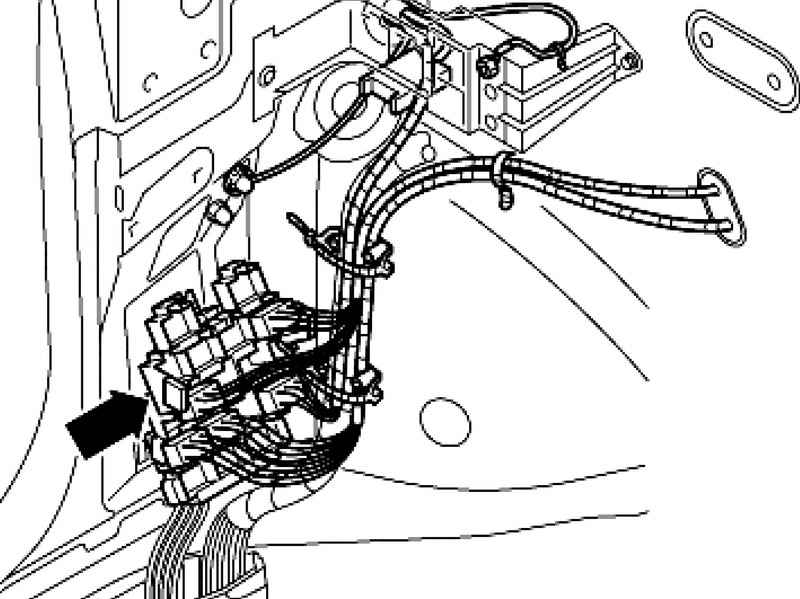

Рис. 7.100. Левая штекерная колодка

Выключите зажигание и вытащите ключ зажигания.

Снимите обивку стойки А.

Нажмите на зажим и снимите штекерную колодку со стойки A.

Разблокируйте блоки предохранителей на штекерной колодке.

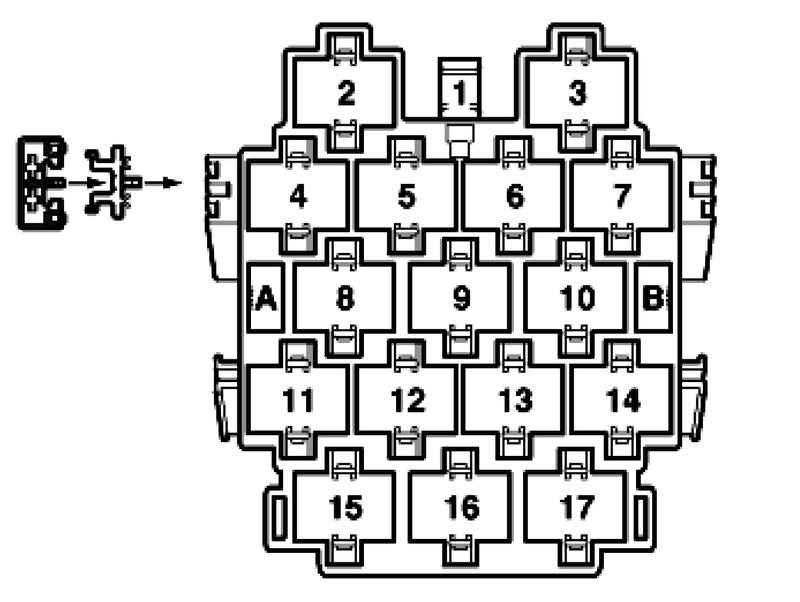

Рис. 7.101. Разблокировка платы реле

Снимите реле или блоки управления, затем разблокируйте соответствующую плату реле (рис. 7.101).

Установите в обратной последовательности.

Установите обивку стойки А.
