5.2.12. Снятие и установка насоса гидроусилителя, автомобили с 6-цилиндровым двигателем TDI 2,5 л

Снимите шумоизоляционный щит.

Снимите амортизатор.

Приведите рамку радиатора в сервисное положение.

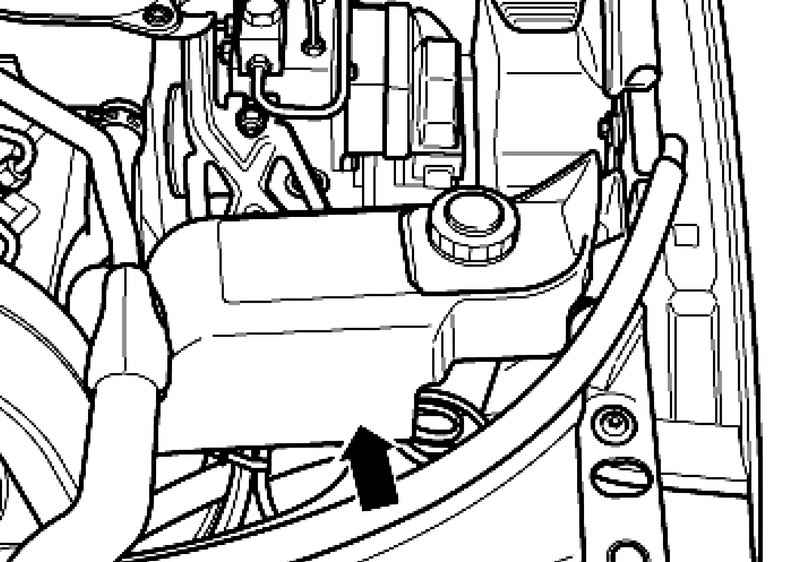

Рис. 5.36. Крышка над масляным бачком гидроусилителя

При необходимости снимите крышку над масляным бачком гидроусилителя (рис. 5.36)

Открутите вентилятор с вязкостной муфтой.

Необходимо 2 гаечных ключа на 32 мм.

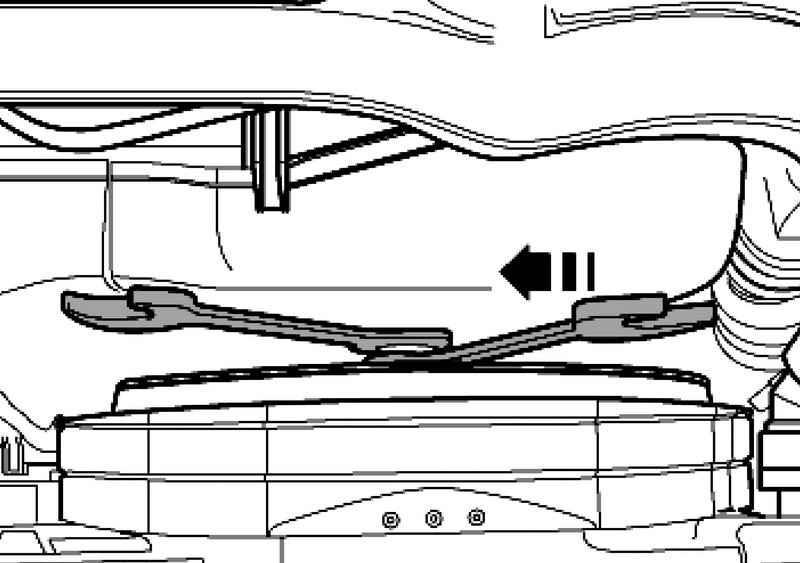

Рис. 5.37. Откручивание вентилятора с вязкостной муфтой

Для открытия одним ключом удерживайте, а другим вращайте в направлении стрелки (рис. 5.37)

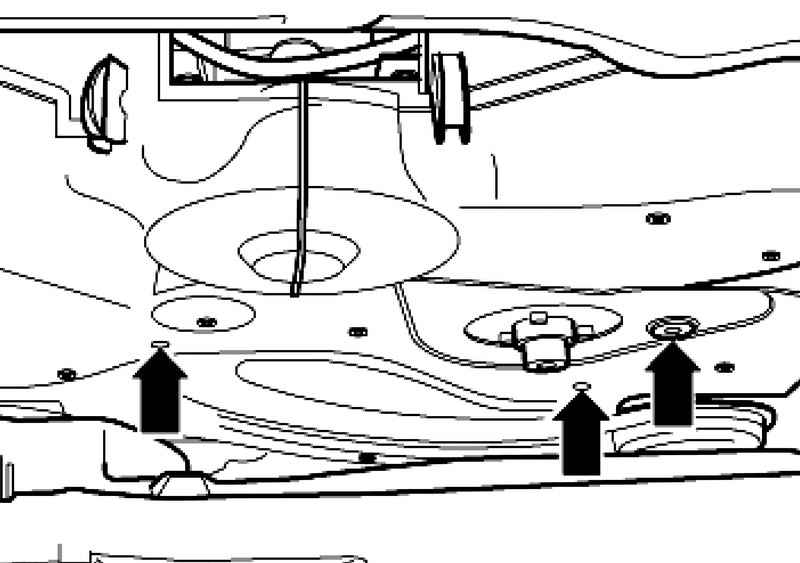

Рис. 5.38. Крепление крышки поликлинового ремня

Открутите крышку поликлинового ремня (3х) (рис. 5.38)

ПРИМЕЧАНИЕ Следите за дистанционными втулками крышки поликлинового ремня.

Перед снятием поликлинового ремня отметьте направление вращения. Смена направления вращения бывшего в употреблении ремня может привести к его разрушению. При установке поликлинового ремня следите за правильным положением на шкивах.

Снимите поликлиновой ремень компрессора климатической установки.

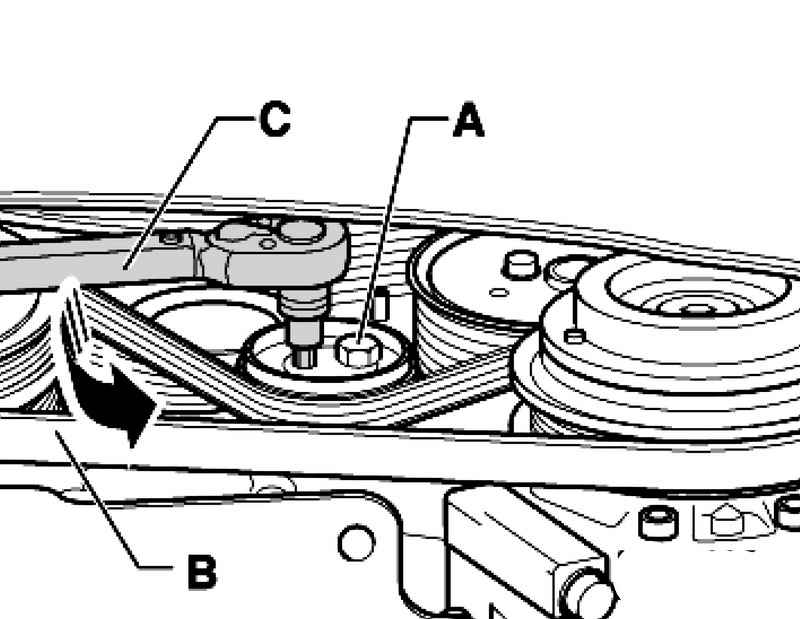

Рис. 5.39. Ослабление винта натяжного ролика

Ослабьте винт А натяжного ролика компреесора климатической установ и снимите поликлиновой ремень (рис. 5.39).

Снимите поликлиновой ремень насоса гидроусилителя.

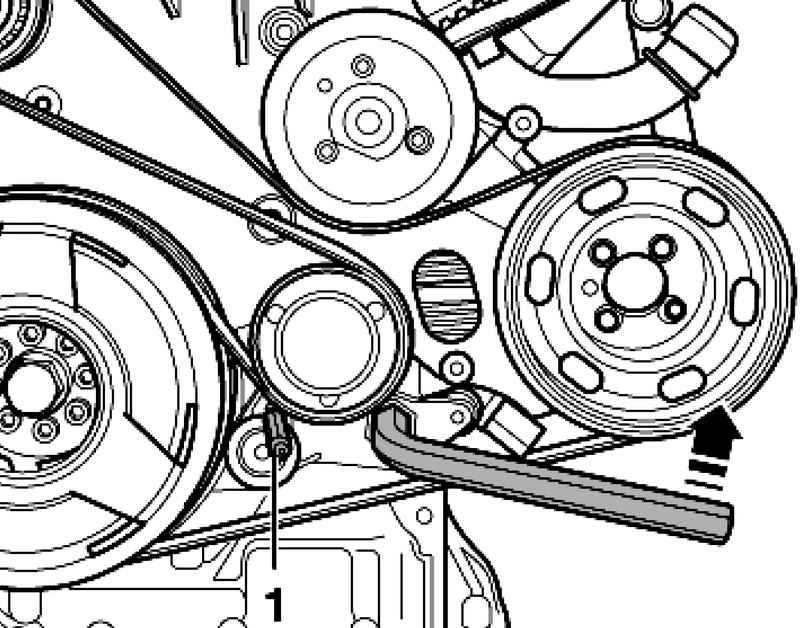

Рис. 5.40. Ослабление поликлинового ремня

Для ослабления поликлинового ремня открутите ключом под внутренний шестигранник (17) в направлении стрелки и установите оправку диаметром 4 мм поз. 1 (например, бородок с тонким жалом) (рис. 5.40).

Снимите ремень.

После снятия закрепите компрессор на лонжероне, например, проволокой, не оставляйте висеть на трубопроводах хладагента.

ПРИМЕЧАНИЕ Линии остаются подсоединенными, перегибать их нельзя.

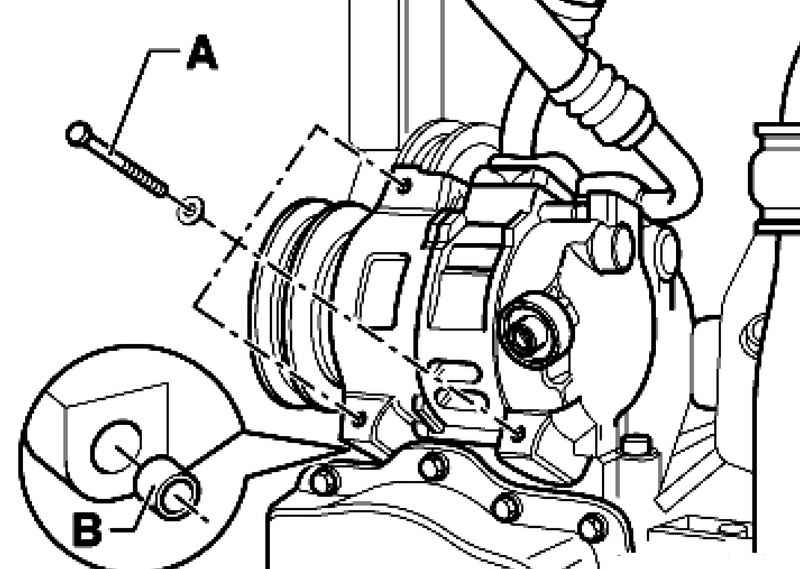

Рис. 5.41. Крепление компрессора

При установке компрессора следите за правильным положением центровочной втулки В (рис. 5.41).

Снимите винты А.

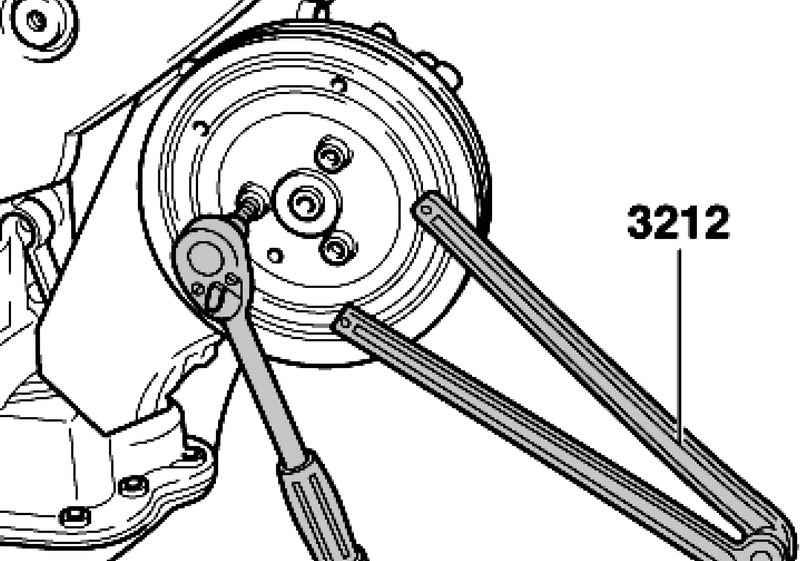

Рис. 5.30. Ременной шкив насоса гидроусилителя

Открутите ременной шкив насоса гидроусилителя рулевого управления, для этого в качестве контропоры используйте ключ для двух отверстий (рис. 5.30).

ПРИМЕЧАНИЕ Для лучшего отображения показано на снятом двигателе.

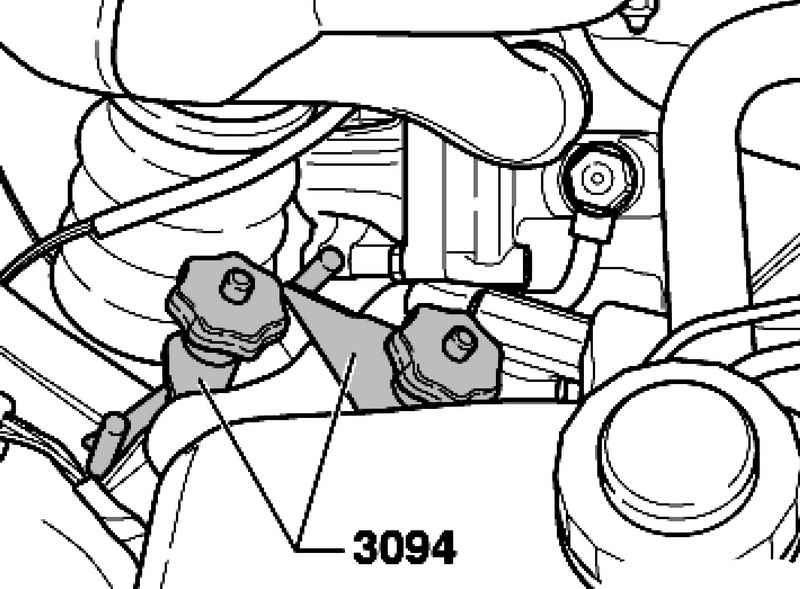

Рис. 5.42. Установка зажимов

Зажмите подающую и сливную гидролинию зажимами для шлангов (рис. 5.42).

Подставьте резервуар для стекающего гидравлического масла.

Снимите зажим для шланга со всасывающего трубопровода 1.

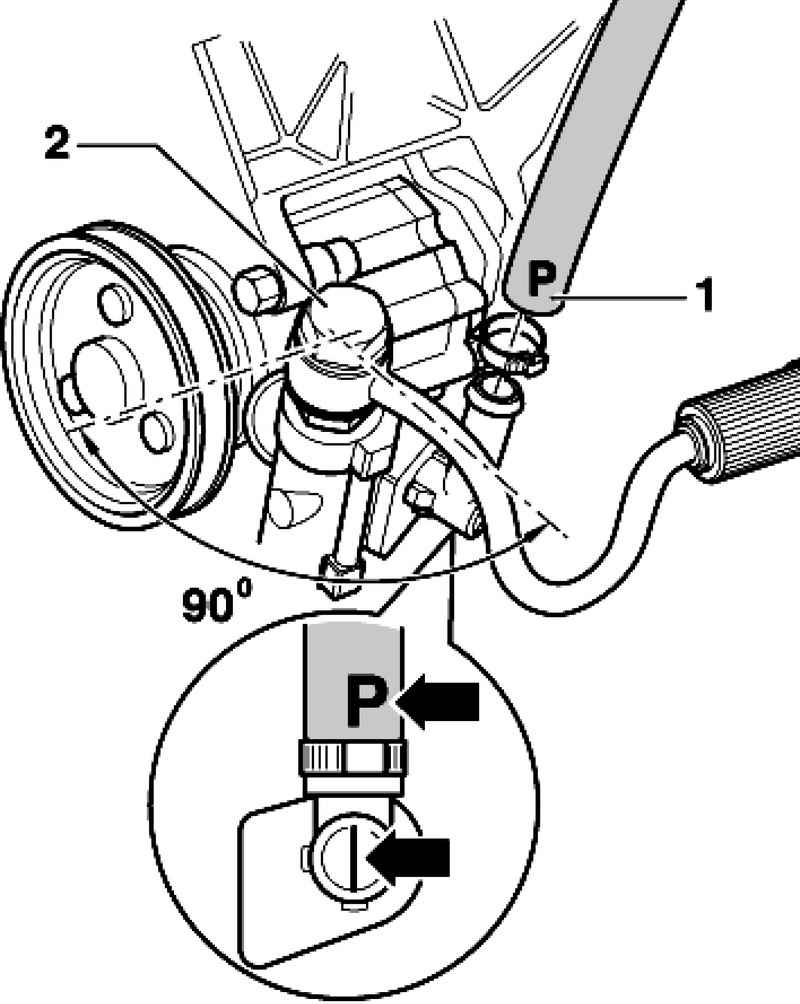

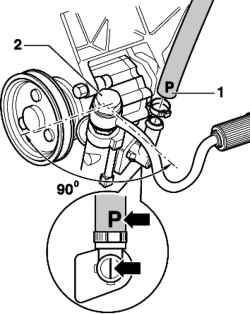

Рис. 5.43. Снятие всасывающей линии

Снимите всасывающую линию и отложить в сторону (рис. 5.43).

Открутите РВД 2.

Присоединительные отверстия закройте заглушками.

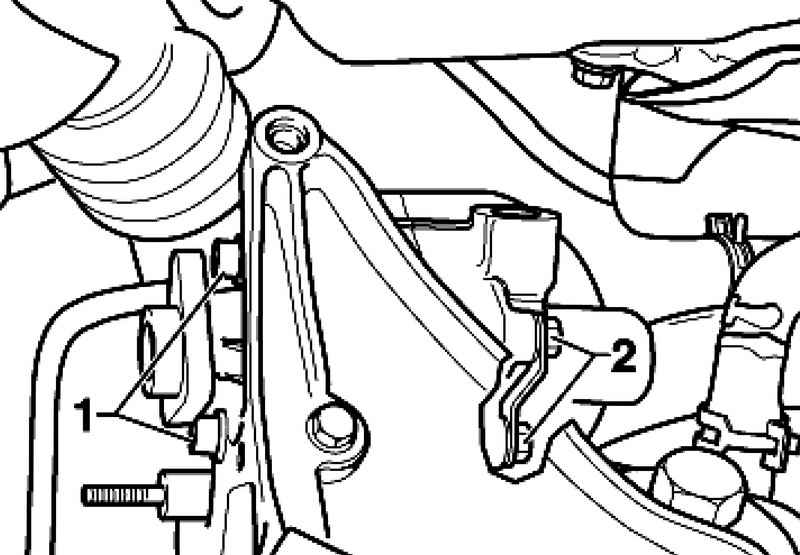

Рис. 5.44. Крепление насоса

Открутите насос с крепления (поз. 1 и 2) и извлеките (рис. 5.44).

При установке особое внимание обращайте на следующее.

Перед установкой нового насоса на стороне всасывания залейте гидравлическое масло и проверните от руки, чтобы масло вышло на стороне напора.

Уберите следы масла в моторном отсеке.

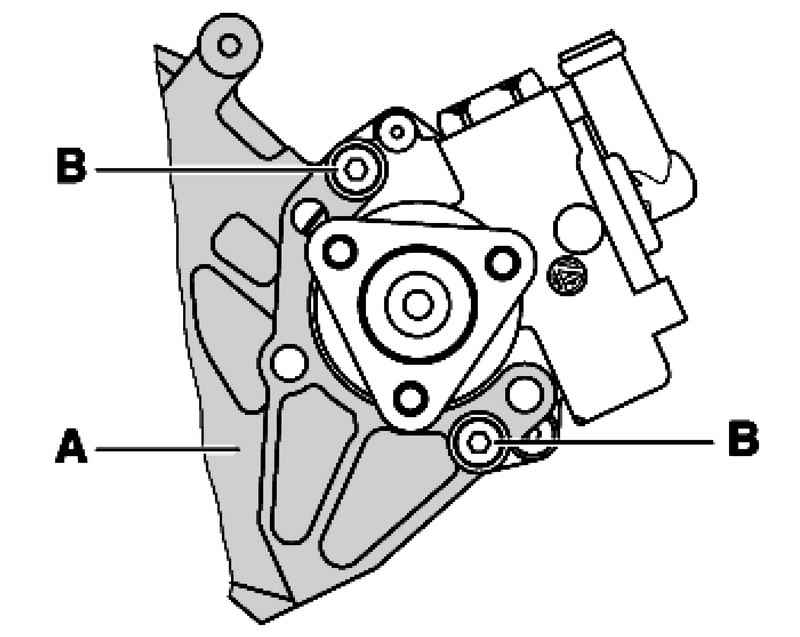

Рис. 5.45. Приаручивание насоса к креплению

Прикрутите насос к креплению А в отверстия, отмеченные В (рис. 5.45).

Установите все винты и затяните сначала оба передних, а затем оба задних.

На пустотелый винт установите новые уплотнительные кольца.

Затяните пустотелый болт напорного шланга 2 (рис. 5.43).

Установите всасывающий шланг 1.

Отметка «P» на всасывающем шланге должна находиться на одной линии со швом на насосе.

Снимите хомуты.

Закрутите шкив крыльчатого насоса.

При установке компрессора следите за правильным положением центровочной втулки В (рис. 5.41).

Установите поликлиновой ремень насоса гидроусилителя.

Сначала установите поликлиновой ремень на шкив коленвала, отводные ролики и, в последнюю очередь, на натяжной ролик.

Извлеките фиксатор 1, вращая ключом под внутренний шестигранник в направлении стрелки (рис. 5.40).

Установите поликлиновой ремень компрессора климатической установки.

Наложить поликлиновой ремень компрессора кондиционера.

Установите динамометрический ключ C с внутренним шестигранником 8 мм так, как изображено на рисунке 5.39 и натяните поликлиновой ремень, вращая ключ в направлении стрелки с моментом 7 Н·м

Затяните винт А динамометрическим ключом.

Установите крышку поликлинового ремня (3х) (рис. 5.38).

Прикрутите вентилятор с вязкостной муфтой.

Установите рамку радиатора.

Установите амортизатор.

Установите шумоизолирующий кожух.

Проверьте уровень рабочей жидкости в гидравлической системе.

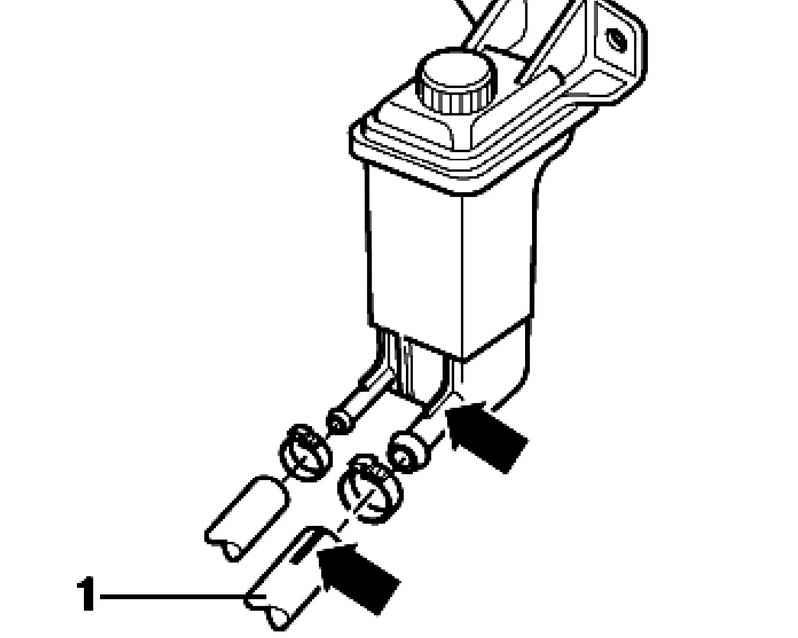

Рис. 5.46. Всасывющий шланг

Отметка на всасывающем шланге 1 должна находиться на одной линии со швом на масляном бачке гидроусилителя (рис. 5.46).
