4.2.5. Проверка амортизаторов на амортизаторном стенде

На амортизаторном стенде амортизаторы могут быть проверены без их снятия с автомобиля. Амортизирующее действие оценивается на основании отклонения стрелки или выражения.

Температура 10–40 °C.

Водитель находится в автомобиле.

Давление в шинах должно быть в норме

Въехать на стенд необходимо так, чтобы колеса встали прямо и по центру площадок для колес.

Приведите передние колеса в положение для движения прямо.

Ручной тормоз затягивать не надо, ножной тормоз не нажимайте.

Амортизирующее действие может быть достаточным или недостаточным

ПРИМЕЧАНИЕ Промежуточные значения при сниженном амортизирующем действии не определяются. Предсказывание остающегося срока годности не допускается.

Измеряемые значения, выводимые при срабатывании пружины до отбоя, являются неверными.

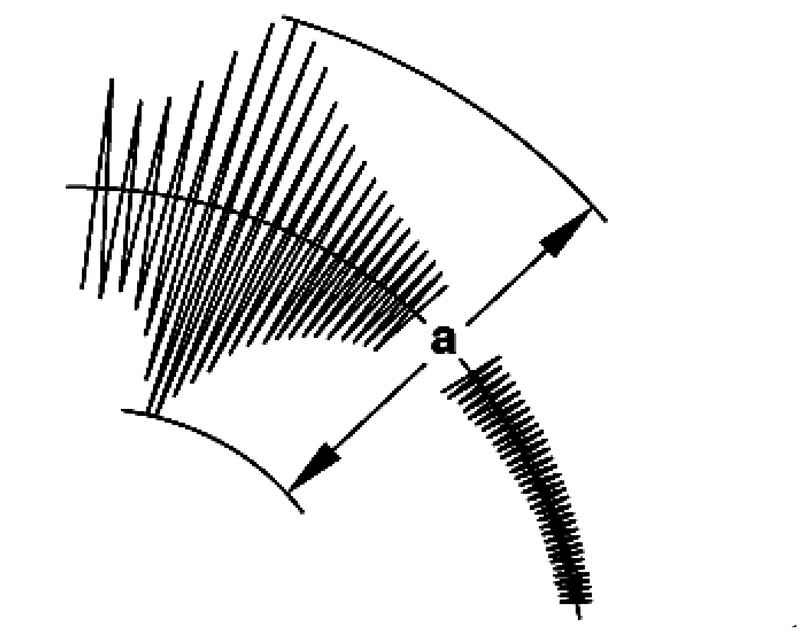

Рис. 4.37. Схема проверки амортизирующего действия

Следующие значения относятся только к стендам, перечисленным выше. Превышение указанных значений означает, что действие амортизаторов ослаблено настолько, что рекомендуется их замена (рис. 4.37).

Граничное значение = 70.

«a» = больше 70: амортизирующее действие недостаточно.

«a» = меньше 70: амортизирующее действие достаточно.

То, какакая комбинация демпферов установлена на автомобиле, указано соответствующим номером PR на информационной табличке автомобиля.

Граничные значения «a» даны в мм.

ПРИМЕЧАНИЕ Если показанное значение больше граничного «a» (табличное значение), амортизирующее действие является недостаточным – амортизатор следует заменить. Если показанное значение меньше граничного «a» (табличное значение), амортизирующее действие достаточно – амортизатор заменять не нужно.
