1.5.7. Управление меню автономного отопителя

Кнопкой «RESET» и переключателем функций рукоятки стеклоочистителя можно вызывать индикацию меню, считывать данные и осуществлять настройку.

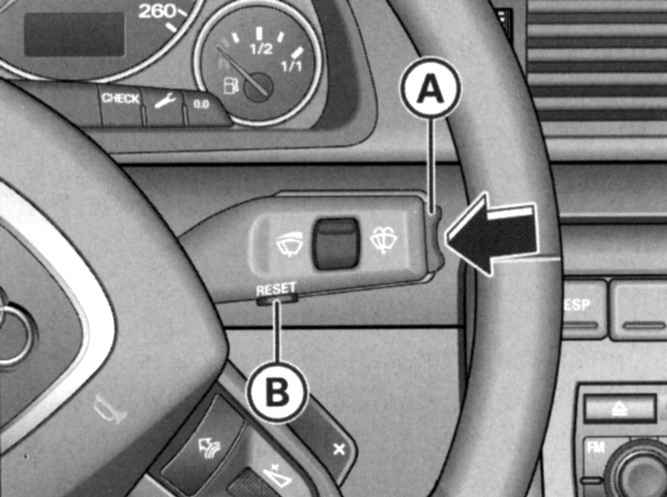

Рис. 1.138. Органы управления

Нажимайте кнопку «RESET» В так часто, пока не появится индикация меню (рис. 1.138).

Для управления индикацией меню нажимайте переключатель функций А. Переключение (вперед/назад) осуществляется аналогично индикации.

Нажимайте кнопку «RESET».

Нажатием переключателя функций производится выборка индикации меню/возможно изменение параметров настройки. Выбранные параметры выделяются красным фоном.

Нажатием кнопки «RESET» включается выбранная функция/подтверждаются установленные параметры. Выбранные функции помечаются «галочкой».

Управление автономным отопителем/вентилятором осуществляется кнопкой «RESET» и переключателем функций, расположенными на рукоятке стеклоочистителя.

Программирование и управление осуществляется через режимы настройки дисплея комбинации приборов.

Нажимайте кнопку «RESET». Появляется начальное меню.

Нажатием переключателя функций А

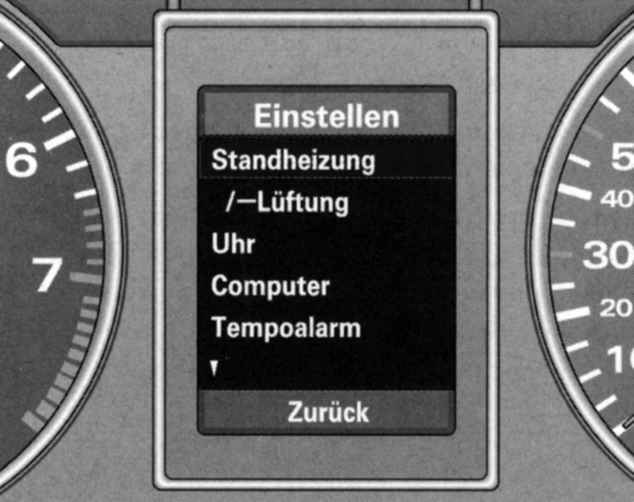

Рис. 1.139. Дисплей FIS комбинации приборов: меню «Einstellen», выбрана строка «Standheizung»

включите фунцию «Einstellen» (настройка) (на красном фоне) (рис. 1.139).

Нажмите кнопку «RESET». Появляется перечень меню с возможностью настройки.

Таким же образом из данного меню выберете меню «Stand-heizung/ -Luftung» (автономный отопитель/вентилятор) (рис. 1.139).

Включите актуальную функцию нажатием кнопки «RESET» и при необходимости осуществите другую настройку

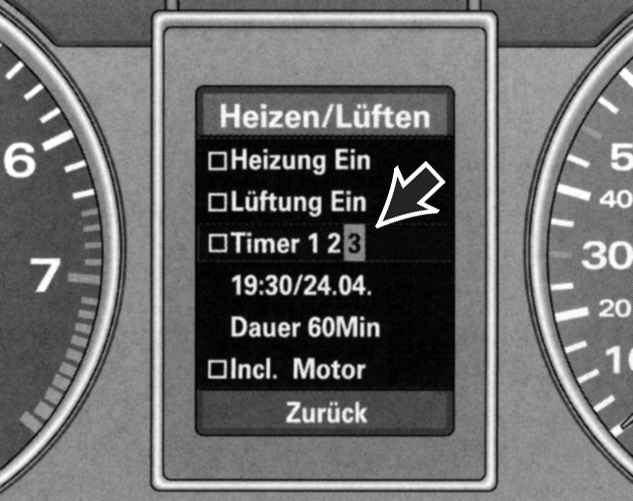

Рис. 1.140. Дисплей FIS комбинации приборов: меню «Heizen/Luften», выбран «Timer» 3

В режиме «Incl. Motor» (только некоторые модификации автомобиля) часть тепла автономного отопителя дополнительно используется для прогрева двигателя.

Настройка автономного отопителя/вентилятора осуществляется через информационную систему водителя (FIS).

Выберете меню «Heizen/Liiften» (отопитель/вентилятор).

Нажатием переключателя функций включите функцию «Timer 1 2 3».

Нажимайте кнопку «RESET» так долго, пока не начнет мигать одна из цифр таймера.

Нажатием переключателя функций выберете актуальный таймер.

Нажатием кнопки «RESET» подтвердите выборку актуального таймера.

Нажатием переключателя функций установите строку выборки на «хх:хх/хх. хх».

Нажмите кнопку «RESET». Мигает часовая индикация.

Нажатием переключателя функций установите часовую индикацию.

Снова нажмите кнопку «RESET». Мигает индикация минут.

Таким же образом установите индикацию минут, дня и месяца.

Нажмите кнопку «RESET». Теперь возможна настройка других функций или выход из меню через команду «Zuruck».

Нажатием переключателя функций пометьте строку «Dauer хх Min» (длительность хх минут).

Нажмите кнопку «RESET». Мигает индикация длительности включения.

Нажатием переключателя функций установите актуальную длительность (5-минутными значениями в пределах от 15 до 60 мин).

Нажмите кнопку «RESET». Теперь возможна настройка других функций или выход из меню через команду «Zuruck».

После включения автономного отопителя/вентилятора через меню «Heizung Ein» или «Liiftung Ein» или дистанционным радиоуправлением актуализируются установленные параметры длительности работы таймера 1.

Максимальное время предварительного программирования автономного отопителя/вентилятора составляет 30 дней. При вводе значения, превышающего данную цифру, маркер настройки устанавливается на максимально возможную дату.

При установке уже истекшей даты маркер настройки возвращается на дисплей сегодняшней даты. Если введенное время часов (таймера) уже истекло, то происходит автоматическое переключение на завтрашнюю дату.

Для включения автономного отопителя/вентилятора в заданное время необходимо предварительно включите функцию таймера.

После выборки таймера, установки времени и длительности включения включите функцию таймера следующим образом.

Нажатием переключателя функций пометьте строку «Timer 1 2 3».

Кратковременным нажатием кнопки «RESET» установите галочку.

Теперь возможна настройка других функций или выход из меню через команду «Zuruck».

Приведенные в рабочий режим таймеры представлены на дисплее цифровых часов в виде следующих символов:

- автономный отопитель;

- автономный вентилятор.

После настройки таймера оба символа выводятся на дисплей дисплея часов одновременно.

При работе автономного отопителя или вентилятора соответствующий символ мигает.

Возможно также оперативное включение автономного отопителя/вентилятора.

В меню «Heizen/Liiften» (отопитель/ вентилятор) выберете строку «Heizung Ein» (оперативное включение отопителя) или «Luftung Ein» (оперативное включение вентилятора).

Нажатием кнопки «RESET» установите галочку. Тем самым включается автономный отопитель/ вентилятор.

Теперь возможна настройка других функций или выход из меню через команду «Zuruck».

Длительность работы после оперативного включения определяется заданной настройкой времени таймера 1 (Timer 1).

Автономный отопитель/ вентилятор можно выключить также в ручном режиме.

В меню «Heizen/Liiften» (отопление/вентиляция) выберете строку «Heizung Ein» (оперативное включение отопителя) или «Luftung Ein» (оперативное включение вентилятора).

Нажатием кнопки «RESET» удалить галочку. Тем самым автономный отопитель/ вентилятор выключается.

Теперь возможна настройка других функций или выход из меню через команду «Zuruck».

Возможно также радиоуправляемое включение или выключение автономного отопителя/ вентилятора.

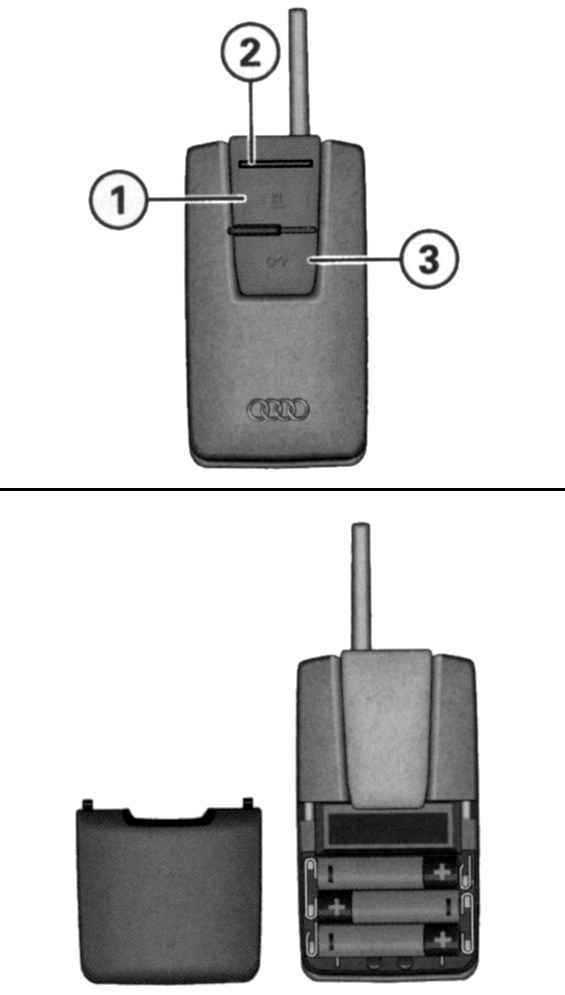

Рис. 1.142. Дистанционное радиоуправление автономным отопителем/ вентилятором

Нажимайте клавишу включения 1, пока не загорится контрольная лампа 2 (рис. 1.142). Тем самым включается функция «Heizung Ein» (оперативное включение отопителя) или «Liiftung Ein» (оперативное включение вентилятора).

Нажимайте клавишу выключения 3, пока не загорится контрольная лампа 2. Тем самым выключается функция «Heizung Ein» (оперативное включение отопителя) или «Luftung Ein» (оперативное включение вентилятора).

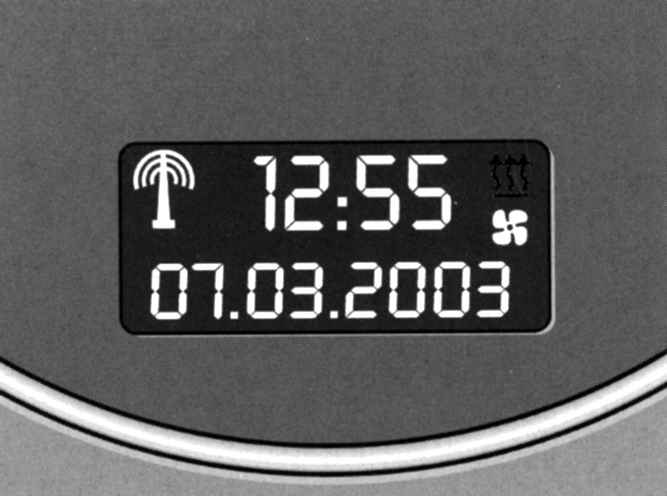

Рис. 1.141. Дисплей цифровых часов

Сместите назад и снимите крышку передатчика (рис. 1.141).

Замените элементы питания. На элементах питания имеется маркировка для их правильной установки. Новые элементы питания (1,5 В) должны соответствовать спецификации оригинальных батареек.

Закройте крышку.

Режим работы (автономный ототтитель или автономный вентилятор) определяется в результате сравнивания температуры, установленной соответствующими органами управления системы отопления/ вентиляции или кондиционера, с фактической температурой в салоне.

Длительность работы автономного отопителя/вентилятора определяется заданной настройкой времени таймера 1 (Timer 1).

Если необходимо вновь включить автономный отопитель/вентилятор после истечения времени его работы, то нужно нажать вначале клавишу выключения 3 и только затем клавишу включения 1.

При отключении клавишей 3 около трех секунд горит контрольная лампа 2 передатчика.
