1.2.9. Автомобиль с универсальным дистанционным радиоуправлением «HomeLink»

Универсальное дистанционное радиоуправление «HomeLink» можно программировать переносными передатчиками уже запрограммированных устройств.

Универсальное дистанционное радиоуправление «HomeLink» дает удобную возможность, не выходя из автомобиля, пользоваться различными устройствами, например, гаражными воротами, системами безопасности, освещением дома и т.д.

Универсальное дистанционное радиоуправление «HomeLink» позволяет заменить три различных переносных передатчика соответствующих устройств одним (универсальным дистанционным радиоуправлением). К таким устройствам чаще всего относятся механизмы гаражных и наружных ворот. Программирование переносных передатчиков на пользовательское дистанционное радиоуправление осуществляется блоком управления, расположенным возле переднего бампера справа.

Для возможности управления различными устройствами с помощью универсального дистанционного радиоуправления «HomeLink» необходимо предварительно запрограммировать соответствующий передатчик. Если после первого программирования устройства не функционируют, то данные устройства следует проверить на наличие изменяемого кода

ВНИМАНИЕ При программировании универсального дистанционного радиоуправления «HomeLink» убедитесь в отсутствии в непосредственном окружении людей или предметов. Непреднамеренное включение в процессе программирования механизма ворот чревато при определенных обстоятельствах защемлением и тем самым травмированием или нанесением ущерба имуществу.

Программирование универсального дистанционного радиоуправления «HomeLink» осуществляется расположенными в солнцезащитном козырьке водителя клавишами, а также управляемым передатчиком со стороны переднего бампера.

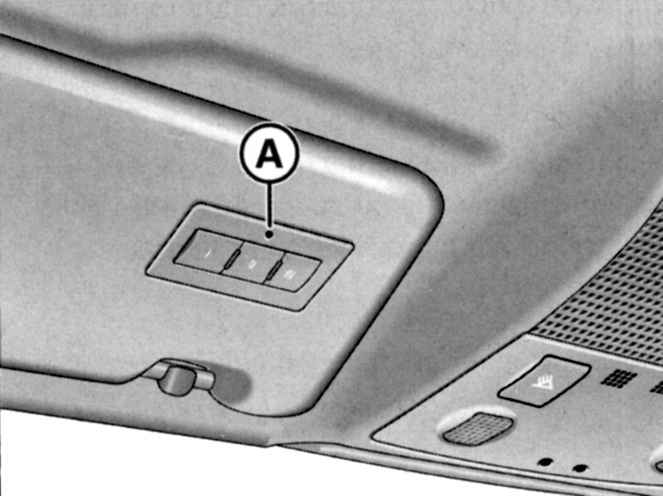

Рис. 1.25. Солнцезащитный козырек водителя

Включите зажигание.

Рис. 1.24. Аварийное отпирание крышки заправочного люка

Нажимайте обе крайние клавиши универсального дистанционного управления «HomeLink» (рис. 1.24) пока не начнет мигать светодиод (примерно через 20 с). Тем самым происходит удаление всех данных, накопленных в памяти системы.

Нажмите клавишу «HomeLink», которую необходимо запрограммировать.

Удерживайте клавишу нажатой и дождитесь, пока начнет мигать светодиод. После этого начинается пятиминутный этап программирования модуля «HomeLink». Об этом свидетельствует медленное мигание после отпускания клавиши.

Выйдите из автомобиля и станьте перед ним с оригинальным переносным передатчиком привода гаражных ворот или другого устройства, на которое программируется клавиша «HomeLink».

Удерживайте оригинальный переносной передатчик подлежащего программированию устройства на удалении примерно 0–30 см под правой передней фарой у бампера автомобиля.

Нажимайте клавишу включения оригинального переносного передатчика.

При включенной функции переносного передатчика наблюдайте за указателями поворота автомобиля. Положительный результат программирования «HomeLink» подтверждается трехкратным миганием системы аварийной световой сигнализации.

При отсутствии трехкратного мигания фонарей повторите процесс программирования на другом удалении от бампера.

Необходимое расстояние между переносным передатчиком и расположенным в бампере модулем «HomeLink» определяется устройством, которое необходимо запрограммировать. Возможно для программирования потребуется несколько попыток.

Превышение пятиминутного этапа программирования подтверждается однократным миганием системы аварийной световой сигнализации. В данном случае необходимо повторить программирование. Для этого повторите процесс программирования со стороны солнцезащитного козырька.

При программировании двух других клавиш руководствуйтесь вышеприведенным описанием.

Если после положительного программирования, тем не менее, клавишами «HomeLink» не удается открыть гаражные ворота или другие устройства, то существует вероятность функционирования конкретной системы с изменяемым кодом. В данном случае необходимо дополнительное программирование изменяемого кода

Некоторые устройства требуют дополнительного программирования изменяемого кода универсального дистанционного радиоуправления «HomeLink».

Вновь нажмите и удерживайте нажатой клавишу «HomeLink», которую уже программировали ранее.

Наблюдайте за светодиодом «HomeLink». Если диод вначале быстро мигает, а через 2 с горит непрерывно, то это означает наличие изменяемого кода соответствующего устройства, например, устройства для открывания гаражных ворот.

Включение функции механизма электродвигателя устройства для открывания гаражных ворот

Найдите клавишу настройки механизма электродвигателя устройства для открывания гаражных ворот. Точное местонахождение и цвет клавиши зависит от марки изготовителя устройства.

Нажмите клавишу настройки механизма электродвигателя устройства для открывания гаражных ворот (при этом, как правило, горит светодиод „настройки» механизма электродвигателя). Теперь в вашем распоряжении около 30 с для осуществления программирования расположенной в солнцезащитном козырьке клавиши «HomeLink».

Вновь нажмите и отпустите клавишу «HomeLink», которая уже программировалась ранее.

Для завершения программирования изменяемого кода вновь нажмите клавишу «HomeLink».

После программирования клавишей солнцезащитного козырька устройство для открывания гаражных ворот должно распознать сигнал «HomeLink» и открыть ворота после нажатия клавиши «HomeLink». При необходимости теперь можно запрограммировать другие клавиши.

ПРИМЕЧАНИЕ При наличии помощника процесс программирования изменяемого кода можно упростить и ускорить. Для завершения процесса настройки некоторых устройств для открывания гаражных ворот необходимо третий раз нажать клавишу «HomeLink». В случае трудностей программирования изменяемого кода возможно поможет изучение руководства по эксплуатации устройства для открывания гаражных ворот или другого устройства.

Пользование запрограммированными устройствами осуществляется расположенными в солнцезащитном козырьке водителя клавишами «HomeLink».

Включите зажигание.

Нажмите запрограммированную клавишу «HomeLink». Происходит управление запрограммированным на данную клавишу устройством (например, устройством для открывания гаражных ворот).

Во время манипулирования клавишами управления горит светодиод «HomeLink».

Обеими крайними клавишами управления возможно осуществить сброс всех запрограммированных даннных «HomeLink».

Для этого включите зажигание.

Нажимайте обе крайние клавиши, пока не начнет мигать светодиод.

Отпустите клавиши.

После сброса данных программирования клавиш универсального дистанционного радиоуправления «HomeLink» устройство снова находится в режиме настройки и готово к новому программированию.

ПРИМЕЧАНИЕ Невозможен раздельный сброс запрограммированных клавиш. По причинам безопасности рекомендуется осуществить сброс запрограммированных клавиш «HomeLink» перед продажей автомобиля.

Существует возможность перепрограммирования одной клавиши «HomeLink» без изменения запрограммированных положений других клавиш.

Нажимайте актуальную клавишу «HomeLink», пока не начнет медленно мигать светодиод.

Удерживайте оригинальный переносной передатчик привода гаражных ворот или другого устройства на удалении примерно 0–30 см под правой передней фарой у бампера автомобиля. Необходимое расстояние определяется устройством, которое необходимо запрограммировать.

Нажимайте клавишу включения оригинального переносного передатчика устройства для открывания гаражных ворот или другого устройства.

При включенной функции переносного передатчика наблюдайте за указателями поворота автомобиля. Положительный результат программирования «HomeLink» подтверждается трехкратным миганием системы аварийной световой сигнализации.

При отсутствии трехкратного мигания фонарей повторите процесс программирования на другом удалении от бампера.

После трехкратного мигания аварийной световой сигнализации происходит сброс ранее запрограммированных данных «HomeLink» и программируется новое устройство. Для пользования новым устройством нажмите запрограммированную клавишу «HomeLink».

ПРИМЕЧАНИЕ Для программирования возможно потребуется несколько попыток. Длительность процесса каждого этапа настройки должна составляйте минимум 15 с. Только после этого можно переходить к другому этапу. Наблюдайте при этом за фонарями указателей поворота.
