4.3.19. Проверка и регулировка натяжения ремня привода генератора и водяного насоса

Вам потребуются: торцовый и накидной ключи «на 13».

1. Ослабьте болт крепления натяжного ролика…	2. …и регулировочным болтом отрегулируйте натяжение ремня.

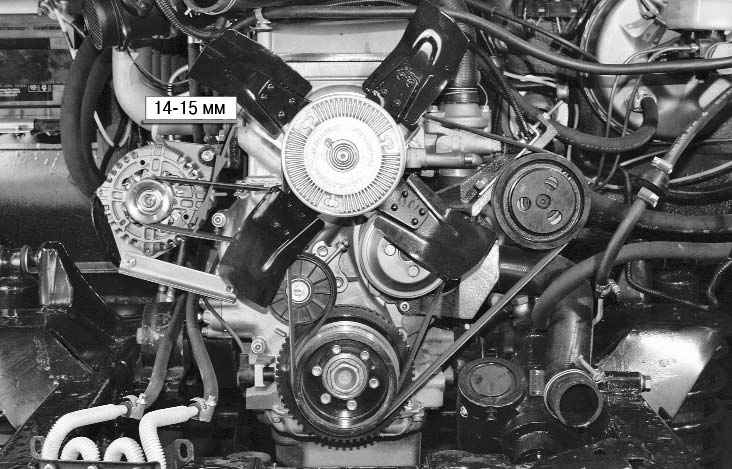

Рис. 4.4. Проверка прогиба ремня привода генератора и водяного насоса

Добейтесь прогиба ремня привода генератора и водяного насоса, равного 15–18 мм (рис. 4.4) при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

Полезный совет Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.

3. Затяните болт крепления натяжного ролика.
