4.4.7. Проверка и регулировка углов установки колес

Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также равномерного износа шин при его эксплуатации. Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.

Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.



ПРЕДУПРЕЖДЕНИЕ Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес после проведения этих работ обязательна.

угол продольного наклона оси поворота колеса.....2°27’±45’

угол поперечного наклона оси поворота колеса.....12°35’

угол развала.....0°±30’

схождение.....(2,7 ±3) мм

угол развала.....–31°48’±30’

схождение.....(3,2±3) мм

Углы установки колес проверяйте на автомобиле с балластом массой 70 кг на каждом переднем сиденье, с заполненным наполовину топливным баком, нормальным давлением воздуха в шинах, при отсутствии чрезмерных люфтов в узлах подвески.

После установки автомобиля на стенд, непосредственно перед проверкой углов, «прожмите» подвеску автомобиля, прикладывая два-три раза усилие 392–490 Н (40–50 кгс), направленное сверху вниз, сначала к заднему бамперу, а затем к переднему. Колеса автомобиля должны быть расположены параллельно продольной оси автомобиля.

Проверяя углы установки передних колес, сначала определите углы продольного и поперечного наклона оси поворота колес, затем угол развала колес и в последнюю очередь схождение колес.

Угол продольного наклона оси поворота переднего колеса образован вертикалью на виде сбоку и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге.

Угол поперечного наклона оси поворота переднего колеса образован вертикалью на виде спереди и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге.

Угол развала передних колес характеризуется отклонением средней плоскости вращения переднего колеса от вертикали.

ПРИМЕЧАНИЕ Регулировка углов продольного и поперечного наклона оси поворота, а также угла развала передних колес не предусмотрена конструкцией автомобиля. При отклонении этих углов от номинальных значений замените поврежденные и деформированные детали.

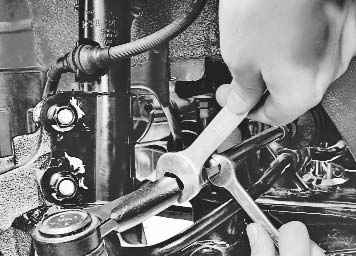

Схождение передних колес представляет собой угол между плоскостью вращения переднего колеса и продольной осью автомобиля. Схождение передних колес регулируют изменением длины рулевых тяг.

Углы установки задних колес могут быть отрегулированы в процессе эксплуатации.

Угол развала задних колес характеризуется отклонением средней плоскости вращения заднего колеса от вертикали.

ПРИМЕЧАНИЕ Угол развала задних колес не регулируется.

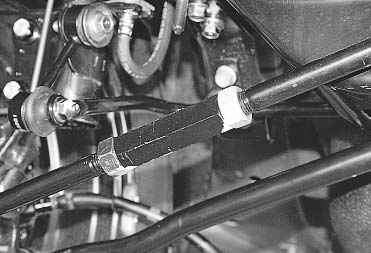

ПРИМЕЧАНИЕ Так выглядит регулировочная муфта схождения задних колес.

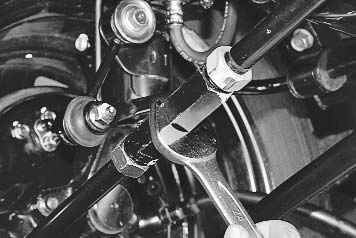

Схождение задних колес представляет собой угол между плоскостью вращения заднего колеса и продольной осью автомобиля. Схождение задних колес регулируют изменением длины заднего поперечного рычага.
