4.4.4. Регулировка привода выключения сцепления

Привод выключения сцепления беззазорный, т.е. подшипник выключения сцепления постоянно прижат к лепесткам нажимной пружины. Износ накладок ведомого диска компенсируется специальным устройством в виде конической пружины, установленной в рабочем цилиндре привода и перемещающей поршень цилиндра в новое исходное положение по мере износа накладок.

Четкую работу исправного привода выключения сцепления обеспечивают правильной исходной установкой педали сцепления.

Вам потребуются: ключи «на 6», «на 12», линейка.

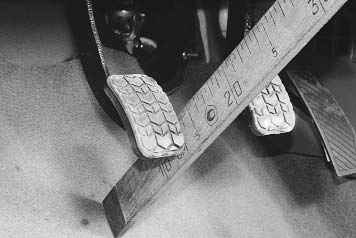

1. Измерьте расстояние от накладки площадки педали до пола, не нажимая на педаль. Это расстояние должно быть 199–207 мм.

2. Проверьте зазор между толкателем и поршнем главного цилиндра по значению люфта педали сцепления, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке люфт, он должен быть 1–3 мм.

ПРИМЕЧАНИЕ При полном отсутствии зазора между толкателем и поршнем главного цилиндра возможно неполное включение сцепления (сцепление «буксует»).

3. Если расстояние от площадки педали до пола и люфт педали не соответствуют указанным значениям, отрегулируйте длину толкателя главного цилиндра привода. Ключом а ослабьте затяжку контргайки на штоке, а ключом б вращайте шток в нужную сторону, вворачивая его в вилку штока или выворачивая из нее до получения необходимого положения педали и ее люфта. Затяните контргайку.

ПРИМЕЧАНИЕ Для наглядности работа показана на снятом главном цилиндре сцепления.

ПРЕДУПРЕЖДЕНИЕ При регулировке длины штока следите за тем, чтобы толкатель не смещался в сторону главного цилиндра привода выключения сцепления.

4. Проверьте свободный ход педали сцепления, для чего, выбрав люфт педали (см. п. 2), перемещайте педаль дальше до момента ощутимого увеличения сопротивления перемещению. Определите по линейке свободный ход, он должен быть 4–13 мм.

5. Нажмите на педаль до упора. При этом пластмассовый упор на педали должен соприкоснуться с буфером в щите передка кузова, а расстояние накладки площадки педали от пола должно составлять (20±2) мм.

ПРИМЕЧАНИЕ Если при нажатии на педаль до отказа ее упор не соприкасается с буфером в щите передка, то это указывает на чрезмерную длину толкателя главного цилиндра. Обычно при этом расстояние педали до пола бывает больше номинального, а люфт педали отсутствует. В этом случае повторите регулировку.

Если по окончании регулировки свободный ход педали больше нормы или сцепление «ведет», значит, по какой-то причине в гидропривод попал воздух (например, из-за ослабления затяжки гаек трубопровода, болтов-штуцеров главного и рабочего цилиндров или клапана выпуска воздуха рабочего цилиндра) или неисправен главный или рабочий цилиндр. Устраните причину попадания воздуха и прокачайте гидропривод (см. «Прокачка гидропривода выключения сцепления»). Если это не приведет к желаемому результату, замените цилиндры (см. «Замена главного цилиндра гидропривода выключения сцепления»; «Замена рабочего цилиндра гидропривода выключения сцепления»).
