3.5.3. Сборка приводного вала

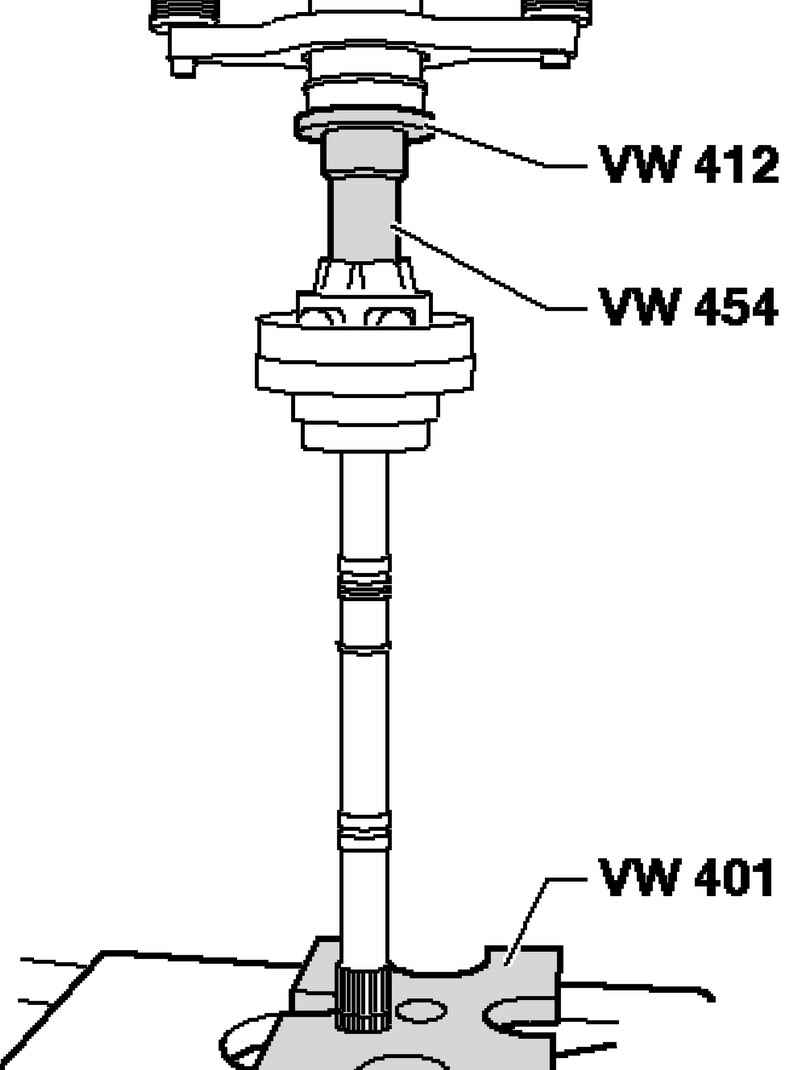

Рис. 3.184. Запрессовка внутреннего шарнира на приводной вал

Запрессуйте внутренний шарнир на приводной вал, как показано на рисунке 3.184.

Установите на приводной вал новое стопорное кольцо с помощью цанги для пружинных стопорных колец VW 161 A.

Установите на внутренний шарнир новую крышку.

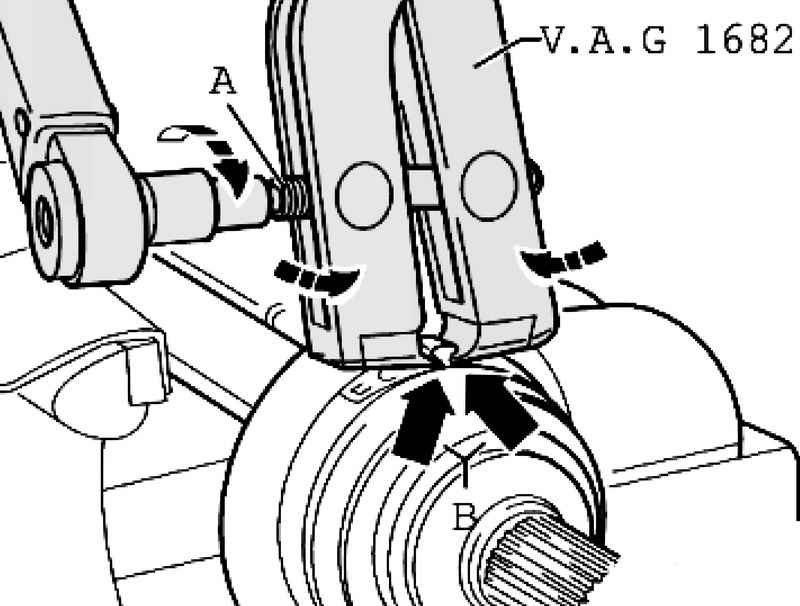

Рис. 3.185. Установка зажимной цанги

Зажимную цангу V.A.G 1682 установите, как показано на рисунке 3.185.

При этом следите за тем, чтобы лезвия цанги прилегали к углам B хомута.

Затяните хомут, вращая винт динамометрическим ключом (при этом перекос цанги не допускается).

ПРИМЕЧАНИЕ Из-за твердого (по сравнению с резиной) материала пыльника, требующего использование хомута из высококачественной стали, хомут можно затянуть только зажимной цангой V.A.G 1682.

Момент затяжки: 25 Н·м.

Используйте динамометрический ключ с диапазоном регулирования 5–50 Н·м (например динамометрический ключ V.A.G 1331).

Следите за тем, чтобы резьба винта А цанги вращалась легко. При необходимости смажьте пластичной смазкой MOS 2.

При затрудненном вращении, например из-за загрязнения резьбы, при заданном моменте затяжки усилие зажима хомута будет меньше необходимого.
