1.1.3. Номер двигателя

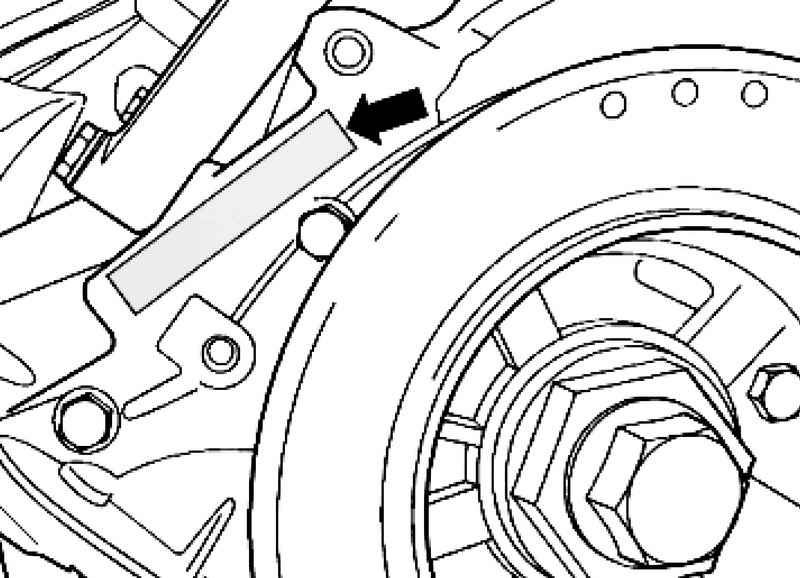

Рис. 1.5. Номер двигателя объемом 3,6 л

Номер двигателя („буквенное обозначение двигателя« и „порядковый номер«) находится рядом с демпфером крутильных колебаний на блоке цилиндров (рис. 1.5).

Номер двигателя состоит максимально из девяти знаков (буквенно-цифровых). Первая часть (максимально 3 буквы) представляет собой «буквенное обозначение двигателя», а вторая часть (шестизначная) – «порядковый номер». После выпуска свыше 999 999 двигателей с одинаковым буквенным обозначением первая из шести позиций цифр заменяется буквой.

Дополнительно на впускной коллектор наносится наклейка с «буквенным обозначением двигателя» и «порядковым номером двигателя».

Буквенное обозначение двигателя также дополнительно указывается на заводской табличке с идентификационными данными автомобиля.

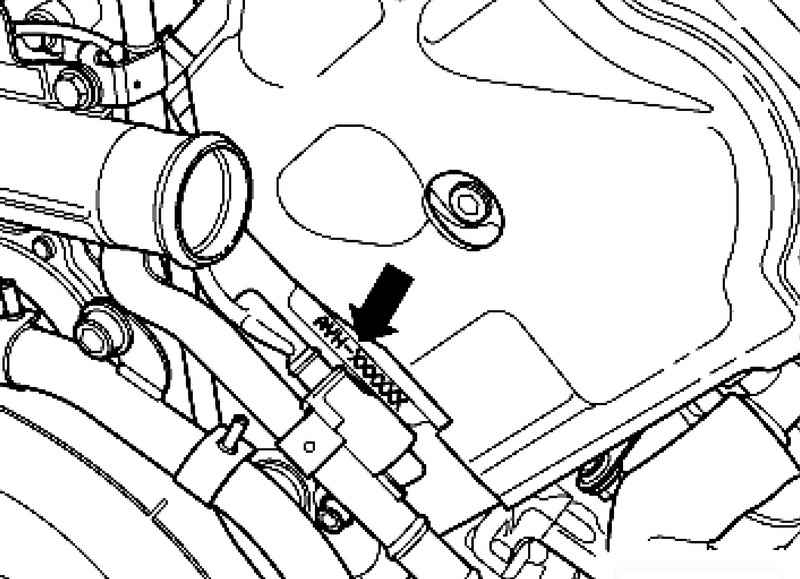

Рис. 1.6. Номер двигателя объемом 5,0 л

Номер двигателя („буквенное обозначение двигателя« и „порядковый номер«) находится на блоке цилиндров, под головкой блока второго ряда цилиндров (рис. 1.6).

Номер двигателя состоит максимально из девяти знаков (буквенно-цифровой). Первая часть (максимально 3 буквы) представляет собой «буквенное обозначение двигателя», а вторая часть (шестизначная) «порядковый номер». После выпуска свыше 999 999 двигателей с одинаковым буквенным обозначением первая из шести позиций для цифр будет заменена на букву.

Дополнительно на звукоизоляционную крышку головки блока первого ряда цилиндров наносится наклейка с «буквенным обозначением двигателя» и «порядковым номером двигателя».

Буквенное обозначение двигателя также дополнительно указывается на заводской табличке с идентификационными данными автомобиля.

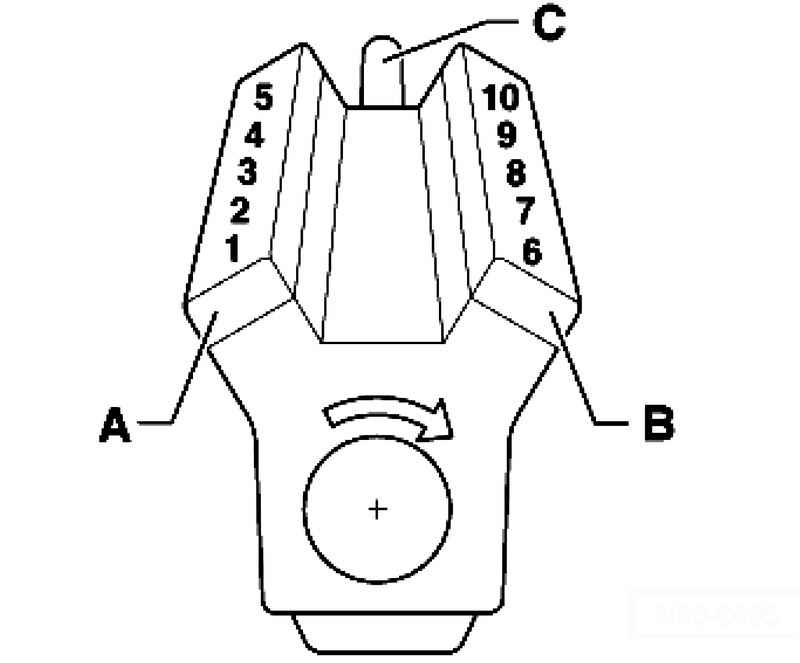

Рис. 1.7. Порядок отсчёта цилиндров

Отсчёт цилиндров ведётся с правой стороны по направлению движения A (первый ряд цилиндров) по отношению к стороне, где двигатель соединяется с коробкой передач C. На каждой стороне двигателя подсчёт осуществляется по порядку (рис. 1.7).

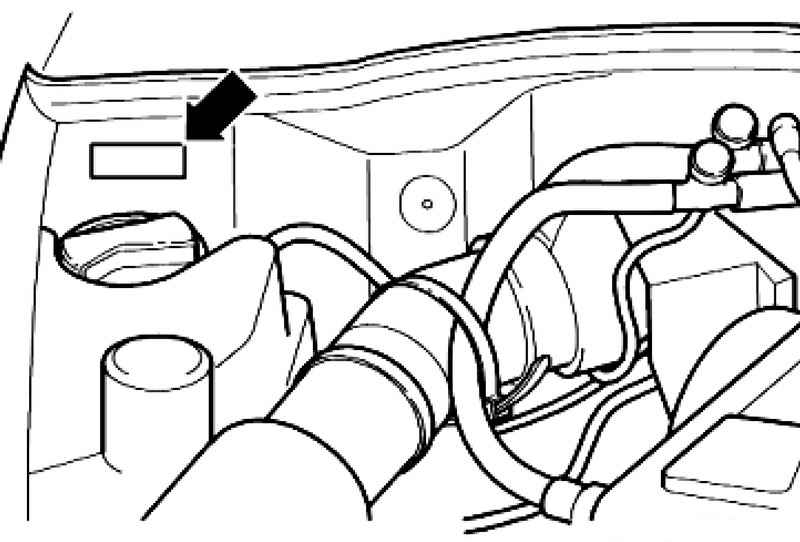

Рис. 1.8. Заводская табличка

Заводская табличка закреплена справа по ходу движения на поперечной стенке водоотводящего короба (рис. 1.8).

ПРИМЕЧАНИЕ Автомобили, экспортируемые в некоторые страны, не имеют заводской таблички.
