4.2.3. Снятие и установка шарнира подвески

Снятие

Открутите болт с шестигранной головкой приводного вала.

Снимите колесо.

Открутите гайки.

Слегка вытяните приводной вал из ступицы колеса.

Извлеките шарнир из рычага.

Наклоните рычаг вниз, насколько необходимо.

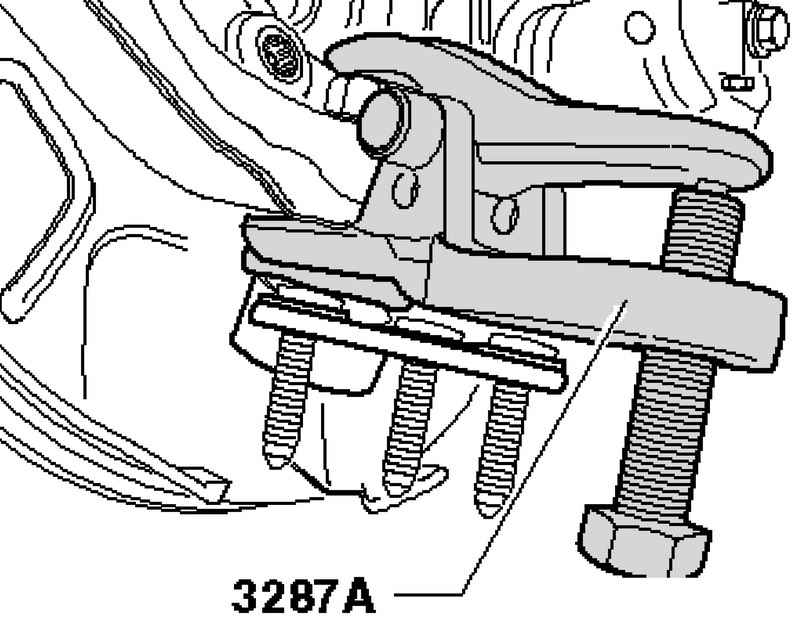

Рис. 4.45. Выпрессовка шарового шарнира

Установите съемник шарового шарнира, как показано на рисунке 4.45, и выпрессуйте шарнир.

ПРИМЕЧАНИЕ

Подставьте стойку для двигателя и коробки передач или аналогичную (опасность получения травмы в результате падения деталей при выпрессовке шарнира).

Для защиты резьбы оставьте гайку на шарнире, закрутив ее на несколько витков резьбы.

Установка

Вставьте шарнир в корпус колесного подшипника.

Вставьте приводной вал в ступицу колеса.

Прикрутите новые самоконтрящиеся гайки, в качестве контропоры использовать внутренний Тorx.

Затяните гайки.

ПРИМЕЧАНИЕ

Проверьте отсутствие повреждений и скручивание пыльника.

Установите и прикрутите колесо, момент затяжки.

Затяните болт с шестигранной головкой приводного вала.

ПРИМЕЧАНИЕ

При этом автомобиль не должен стоять на колесах, так как иначе будет поврежден колесный подшипник.
