1.6.1. Системы отопления, вентиляции и кондиционирования воздуха (HVAC)

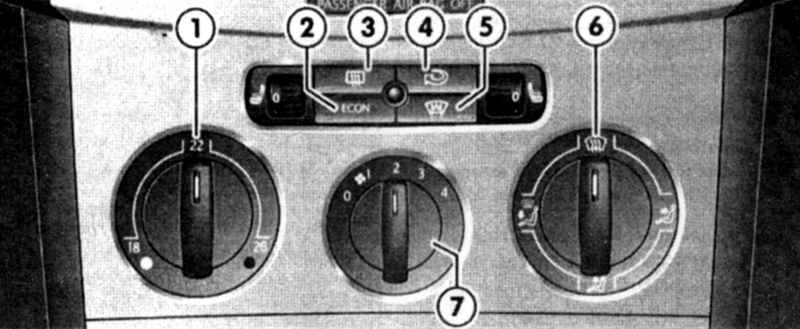

Рис. 1.64. Органы ручного управления отоплением: 1 – регулятор температуры; 2 – выключатель режима экономии; 3 – выключатель обогрева заднего стекла; 4 – выключатель режима циркуляции воздуха; 5 – выключатель дополнительного отопителя или обогрева ветрового стекла; 6 – переключатель управления распределением воздуха; 7 – регулятор скорости вращения вентилятора

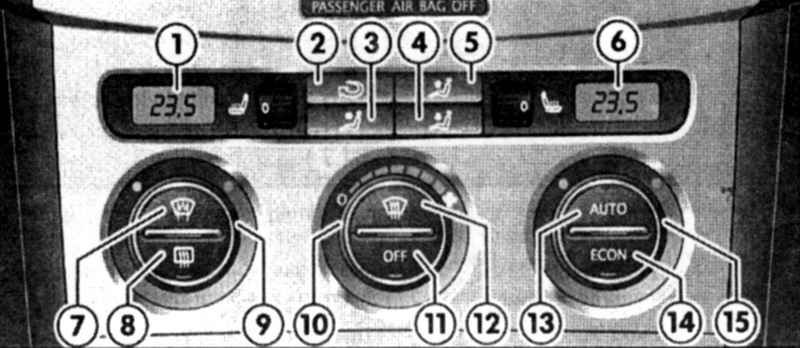

Рис. 1.65. Органы автоматического управления отоплением: 1,6 – индикатор заданной температуры воздуха в левой/правой части салона; 2 – выключатель режима циркуляции воздуха; 3 – выключатель подачи воздуха к лицу; 4 – выключатель подачи воздуха к ногам; 5 – выключатель рассеянной подачи воздуха; 7 – выключатель обдува или обогрева ветрового стекла; 8 – выключатель обогрева заднего стекла; 9, 15 – регулятор температуры в левой/ правой части салона; 10 – регулятор скорости вращения вентилятора; 11 – выключатель (ON/OFF) системы HVAC, дополнительного отопителя; 12 – выключатель обдува ветрового стекла или системы HVAC (ON/OFF); 13 – выключатель автоматического режима; 14 – выключатель режима экономии

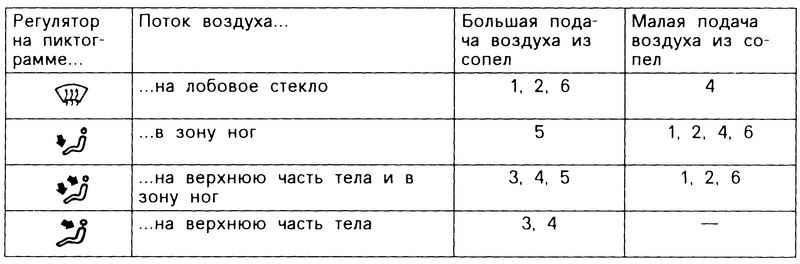

Рис. 1.66. Схема подачи воздуха в салон автомобиля

На автомобили VW Passat B6 может устанавливаться система HVAC либо с ручным, либо с автоматическим управлением. Кондиционер воздуха устанавливается также не на все модели. Расположение органов управления системы HVAC показано на рисунках 1.64–65.

Воздух забирается через решетку обтекателя ветрового стекла и попадает в салон, проходя через фильтр и, если включен отопитель, через его радиатор. Для подачи воздуха в салон используются дефлекторы, при помощи которых можно регулировать направление и интенсивность воздушного потока. Интенсивность регулируется поворотными регуляторами, расположенными рядом с дефлекторами. Максимальная эффективность системы достигается при полностью открытых дефлекторах. При необходимости подачу наружного воздуха можно выключить, например, для предотвращения попадания в салон неприятных запахов или быстрого нагрева/охлаждения воздуха в салоне. Для этого служит выключатель режима циркуляции. Однако при включенном режиме циркуляции воздух в салоне быстро становится спертым и могут запотеть стекла, – не следует пользоваться этим режимом слишком долго.

Система HVAC работает только при работающем двигателе и включенном вентиляторе. Максимальная эффективность системы отопления достигается при прогретом двигателе.

Обогрев стекол работает только при работающем двигателе и включается/ выключается посредством соответствующего выключателя со встроенной К/Л. Обогрев выключается автоматически через 10 минпосле включения, либо повторным нажатием на выключатель.

При включении режима циркуляции воздуха (К/Л в соответствующем выключателе горит) воздух, находящийся в салоне автомобиля циркулирует по замкнутому контуру. Воздух снаружи автомобиля в салон не подается. Режим циркуляции следует использовать при езде по пыльным дорогам или в плотном потоке, чтобы не допустить попадания в салон пыли, неприятных запахов и отработавших газов. Кроме того, режим циркуляции позволяет значительно ускорить снижение температуры в салоне при использовании К/В.

ВНИМАНИЕ Не включайте режим циркуляции воздуха на продолжительное время, т.к. при этом воздух в салоне автомобиля становится спертым, а на окнах появляется конденсат.

Режим приточной вентиляции (К/Л в выключателе циркуляции не горит) является обычным режимом работы системы HVAC.

ПРИМЕЧАНИЕ Режим циркуляции автоматически выключается при выборе обдува ветрового стекла и выключается при движении задним ходом или при омывании ветрового стекла, чтобы предотвратить попадание в салон воздуха с неприятным запахом омывающей жидкости. Не следует курить в автомобиле при включенном режиме циркуляции, так как частицы табачного дыма оседают на испарителе К/В, и в дальнейшем будет трудно избавиться от неприятного запаха в салоне.

Кондиционер дополняет систему отопления и вентиляции и обеспечивает охлаждение воздуха в салоне автомобиля.

Холодильная установка функционирует только при работающем двигателе при температуре наружного воздуха выше +5 °С и при включении вентилятора на одну из ступеней 1–4 переключателя В.

При включенной холодильной установке в салоне понижается не только температура воздуха, но и его влажность. Благодаря этому при высокой влажности наружного воздуха, также и в холодное время года самочувствие водителя и пассажиров улучшается, а запотевание стекол предотвращается.

При работе кондиционера привод его компрессора осуществляется от двигателя, и поэтому характер пользования установкой влияет на расход топлива. чтобы длительность работы кондиционера по возможности сократить, необходимо учесть следующие рекомендации:

– если внутреннее пространство стоящего автомобиля сильно нагрелось под действием солнечного излучения, рекомендуется на короткое время открыть окна или двери, чтобы проветрить автомобиль;

– проследите, чтобы при работе кондиционера в салон автомобиля не проникал наружный теплый воздух, например, через открытое окно;

– если желаемая температура воздуха внутри автомобиля может быть достигнута и без включения кондиционера, лучше выбрать режим подачи свежего воздуха внутрь автомобиля.

Если уменьшилась холодопроизводи-тельность кондиционера, необходимо выключить его и обратиться к специалистам.

Если наблюдаются нарушения в работе кондиционера, то это может быть вызвано следующими причинами:

– температура наружного воздуха ниже +5 °С;

– перегорел предохранитель;

Следует проверить предохранитель и при необходимости заменить. Если причина нарушения в работе не в сгоревшем предохранителе, кондиционер необходимо выключить и обратиться к специалистам.

– кондиционер временно отключился вследствие слишком высокой температуры охлаждающей жидкости.

Если кондиционер в течение длительного времени не включали, возможно при его включении появление неприятного запаха вследствие накопления различного рода отложений на испарителе. чтобы избежать появления неприятного запаха, следует включать кондиционер – также и в холодное время года – по меньшей мере один раз в месяц при высшей ступени работы вентилятора. При этом откройте на короткое время одно из окон.

Рекомендуется не курить в автомобиле, когда включен режим рециркуляции воздуха, поскольку частицы, содержащиеся в табачном дыму, оседают в испарителе кондиционера. Это приводит к тому, что подаваемый в салон воздух еще долго будет иметь запах табачного дыма, от которого можно будет избавиться с большим трудом, затратив существенную сумму денег на замену испарителя.

При высокой температуре и большой влажности наружного воздуха возможно капание конденсата с испарителя и образование лужицы под автомобилем. Это нормальное явление и оно не является признаком нарушения герметичности системы.

Для того чтобы отопление, вентиляция и кондиционер работали надежно, необходимо отверстие для забора свежего воздуха, расположенное перед лобовым стеклом, держать чистым ото льда, снега и листьев.
