1.3.6. Зеркала заднего вида

Рис. 1.38. Схема управления зеркалами заднего вида

Зеркала заднего вида должны быть установлены перед началом поездки таким образом, чтобы в любой момент можно было увидеть дорожную обстановку позади автомобиля.

Установка наружных зеркал с электроприводом.

Установка наружных зеркал осуществляется посредством поворотной кнопки.

L – левое зеркало.

А – обогрев наружных зеркал.

R – правое зеркало.

При отказе электропривода можно произвести установку наружных зеркал вручную путем надавливания на ободок зеркала.

В – оба зеркала сложены.

В таком положении кнопки оба наружных зеркала сложены. При повороте кнопки в любое другое положение оба зеркала опять занимают рабочую позицию.

ВНИМАНИЕ Если положение корпуса наружного зеркала вследствие силового воздействия изменилось (например, при касании другого автомобиля при маневрировании) следует оба зеркала сложить (подвести к кузову) при помощи электропривода. Ни в коем случае нельзя восстанавливать положение зеркала рукой, так как этс отрицательно повлияет на работу меха низма установки зеркала.

Сначала следует установить оба зеркала в исходное положение. Для этого установите зеркала по отдельности, как это описано выше.

После этого можно одновременно уста навливать оба зеркала при установке левого зеркала.

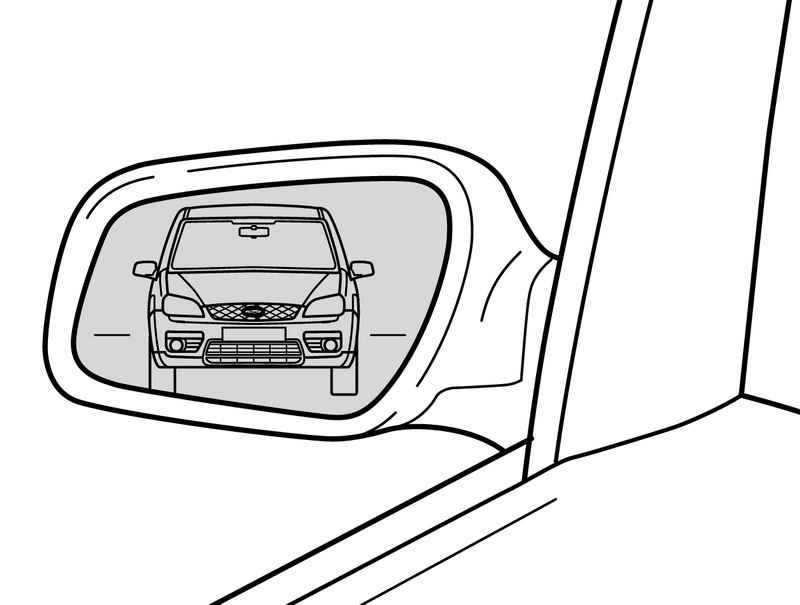

Рис. 1.39. Асферическое зеркало заднего вида

Выпуклые зеркала заднего вида увеличивают поле обзора, при этом предметы представляются в уменьшенном виде. По этой причине эти зеркала только весьма условно годятся для оценки расстояния до движущихся следом автомобилей (рис. 1.39).

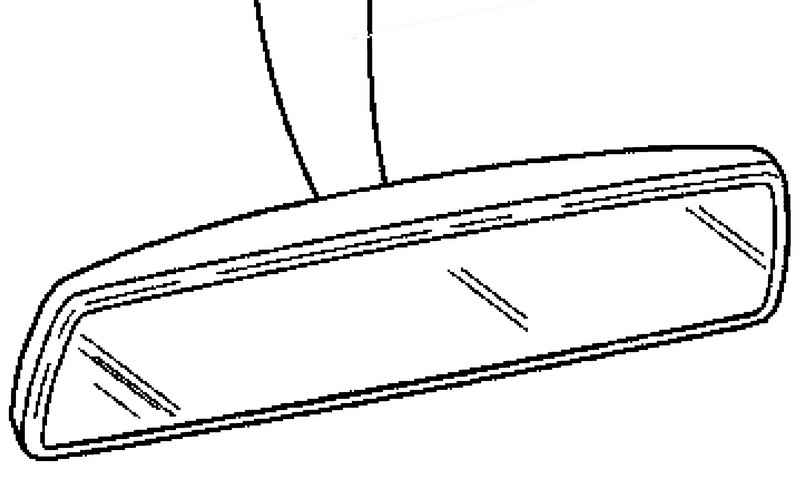

Рис. 1.40. Внутреннее зеркало заднего вида

Асферические зеркала имеют зеркальную поверхность разной кривизны. Эти широкоугольные зеркала увеличивают поле обзора еще больше, чем выпуклые зеркала. Они также только весьма ограниченно пригодны для оценки расстояния до движущихся следом автомобилей.

Наружные зеркала автомобиля могут быть сложены. Для этого следует прижать корпус зеркала к кузову автомобиля.

Перед прохождением автоматической мойки наружные зеркала должны быть прижаты к кузову во избежание повреждения их.

Обогрев наружных зеркал осуществляется независимо от обогрева заднего стекла. Обогрев включают поворотом кнопки установки зеркал в положение А.

Автомобили с памятью для сиденья водителя имеют также память для наружных зеркал.

Любое установленное положение наружных зеркал автоматически заносится в запоминающее устройство при запоминании регулировок сиденья водителя.

Прежде следует отрегулировать положение сиденья водителя. Затем устанавливают зеркала в соответствии с установкой водительского сиденья.

При включении передачи заднего хода правое наружное зеркало автоматически занимает заранее установленное положение, если такое положение было ранее установлено.

Благодаря этому при парковке обеспечивается видимость правого бордюрного камня. Зеркало возвращается в нормальное положение, как только выключена передача заднего хода.

Ранее установленное положение правого наружного зеркала для движения задним ходом может быть в соответствии с Вашими индивидуальными требованиями изменено и занесено в память.

Ручная установка противослепящего положения.

В основном положении зеркала рычажок снизу зеркала должен быть направлен вперед.

Для обеспечения противослепящего эффекта следует передвинуть рычажок назад.

Установка зеркала производится вручную.

При включенном зажигании внутреннее зеркало темнеет при падении светового потока сзади (например, света фар); интенсивность потемнения зависит от величины светового потока сзади.

При включении задней передачи или переводе селектора автоматической коробки передач в позицию «R» зеркало переключается в исходное положение (без противослепящего эффекта).

Солнцезащитные козырьки могут быть вытянуты из боковых держателей и повернуты к дверям.

Косметическое зеркало снабжено крышкой. При поднятии крышки включается светильник в потолке.

Посредством небольшого солнцезащитного козырька под передним плафоном Вы можете, откинув книзу этот козырек, перекрыть щель над внутренним зеркалом.
