8.1.1. Технические характеристики тормозной системы

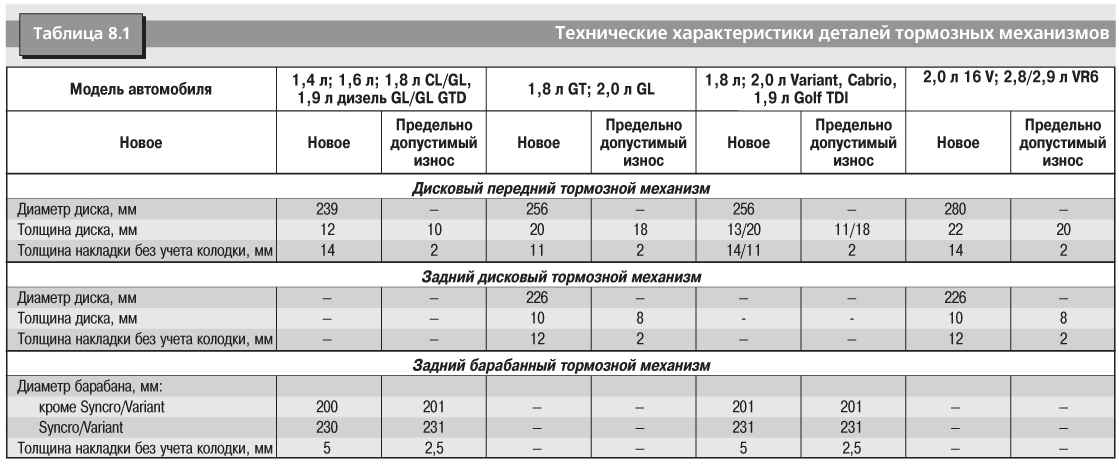

Технические характеристики деталей тормозных механизмов представлены в табл. 8.1.

Главный тормозной цилиндр

Марка: FAG или Girling

Диаметр, мм:

— автомобили с АВS — 20,64;

— автомобили без АВS — 22,22.

Диаметр, мм — 254.

Проверка давления:

— при давлении в переднем контуре 5,0 МПа давление в заднем контуре от 3,0 до 3,5 МПа;

— при давлении в переднем контуре 10,0 МПа давление в заднем контуре от 51 до 56 МПа.

Управляется механически рычагом и тросами.

Ход рычага — 4 щелчка.

Вместимость от 0,7 до 0,9 л.

Марка — нормальная синтетическая жидкость SАЕ J 1703, спецификация DОТ 3.

Периодичность обслуживания: проверка уровня — каждые 60 000 км, замена жидкости — каждые 2 года.

болтов крепления скобы к цапфе

(передние тормоза VW II)        25/2,5

болтов крепления дефлектора к скобе

(передние тормоза VW II)        15/1,5

болты крепления скобы (передние

тормоза Girling)        35/3,5

болты крепления кожуха к цапфе

(передние тормоза Girling)        125/12,5;

болты крепления тормозного диска

к ступице        10/1

болт направляющего пальца (задние

дисковые тормоза)        35/3,5

болт крепления скобы к ступице

(задние дисковые тормоза)        65/6,5

болты крепления щита заднего

барабанного тормоза к цапфе        60/6,0

болты крепления заднего барабанного

тормозного цилиндра        10/1,0

болты крепления главного тормозного

цилиндра к вакуумному усилителю        20/2,0

болты крепления вакуумного усилителя

к щиту моторного отсека        20/2,0

контргайка регулировки стояночного

тормоза        10/1,0

болты крепления опоры рычага

стояночного тормоза        20/2,0

болты крепления гидравлического

блока системы АВS        25/2,5

болт крепления концевого колесного

датчика системы АВS        10/1,0
