6.3.1. Особенности конструкции

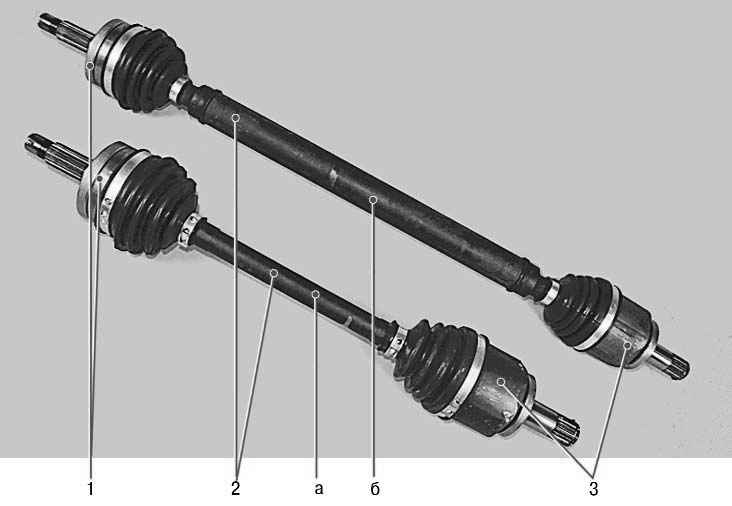

Рис. 6.12. Приводы передних колес: а – привод левого переднего колеса; б – привод правого переднего колеса; 1 – наружные шарниры; 2 – валы приводов передних колес; 3 – внутренние шарниры

Приводы передних колес состоят из наружных 1 (рис. 6.12) и внутренних 3 шарниров равных угловых скоростей (ШРУСов), соединенных валами 2. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает и осевые смещения валов при повороте передних колес и работе подвески. Вал привода левого колеса выполнен из прутка, а правого — из трубы. Кроме того, валы привода различаются длиной: правый длиннее левого.

Рис. 6.13. Привод переднего колеса: 1 – корпус наружного шарнира; 2 – стопорное кольцо; 3 – обойма; 4 – шарик; 5 – наружный хомут; 6 – сепаратор; 7 – упорное кольцо; 8 – защитный чехол; 9 – внутренний хомут; 10 – вал привода колеса; 11 – фиксатор внутреннего шарнира; 12 – корпус внутреннего шарнира; 13 – стопорное кольцо корпуса внутреннего шарнира; А – контрольный размер

Наружный шарнир состоит из корпуса 1 (рис. 6.13), сепаратора 6, внутренней обоймы 3 и шести шариков. В корпусе шарнира и в обойме выполнены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает угол поворота наружного шарнира до 42°. Шлицевый наконечник корпуса шарнира установлен в ступицу переднего колеса и крепится к ней гайкой.

Обойма 3 шарнира установлена на шлицах вала 10 между упорным кольцом 7 и стопорным кольцом 2.

Внутренний шарнир отличается от наружного тем, что дорожки корпуса и обоймы выполнены прямыми, а не радиусными, что позволяет деталям шарнира перемещаться в продольном направлении. Это необходимо для компенсации перемещений, вызванных колебаниями передней подвески и силового агрегата.

В наружный и внутренний шарниры устанавливают шарики одной сортировочной группы, при необходимости заменяются все шесть шариков шарнира; шарики должны быть одной сортировочной группы. При сборке внутреннего шарнира используется селективный метод. Замена какой-либо одной детали недопустима — внутренний шарнир необходимо заменять в сборе.

Детали шарниров смазывают смазкой ШРУС-4, которую закладывают в корпуса шарниров при сборке. Герметизация шарниров обеспечивается защитными чехлами, закрепленными хомутами.

Полезный совет Шарниры приводов очень долговечны, их расчетный ресурс почти равен ресурсу автомобиля. Однако в эксплуатации их меняют или ремонтируют довольно часто. Такая работа дорогая и трудоемкая. Для того чтобы серьезно сэкономить, регулярно проверяйте состояние защитных чехлов шарниров и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
