4.4.5. Проверка свободного хода (люфта) рулевого колеса

При увеличенном свободном ходе рулевого колеса затрудняется управление автомобилем, так как он с опозданием реагирует на действия водителя. Кроме того, увеличенный ход, который не удается устранить регулировкой рулевого механизма, свидетельствует о неисправности рулевого управления (ослабление крепления рулевого механизма, рулевых тяг и маятникового рычага или износ их деталей).

Проверку люфта рулевого колеса проводите на автомобиле, установленном на ровном нескользком покрытии. Люфт не должен превышать 5°. Можно определить люфт в линейных единицах (мм) по формуле

L = (5°/360°)pD, где

L — люфт рулевого колеса, мм;

p=3,14;

D — наружный диаметр рулевого колеса, мм.

Для рулевого колеса, наружный диаметр которого составляет 400 мм, люфт должен составлять не более 18–20 мм.

Вам потребуются: линейка, мел (или проволока) для нанесения меток.

1. Установите передние колеса в положение, соответствующее прямолинейному движению.

Примечание Если положение передних колес соответствует прямолинейному движению, а спицы рулевого колеса расположены не горизонтально, это указывает на нарушение регулировок углов установки колес, наличие дефектов в рулевом управлении или подвеске.

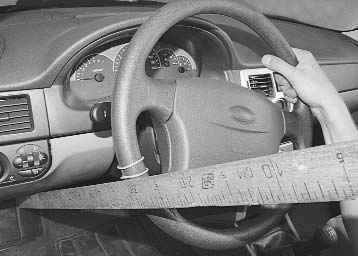

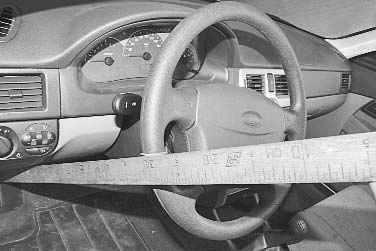

2. Установите линейку так, чтобы ее торец упирался в панель приборов, а ребро линейки касалась наружной поверхности обода рулевого колеса. Не меняя положения линейки, поверните рулевое колесо в какую-либо сторону до момента начала поворота передних колес. В этом положении нанесите на обод рулевого колеса метку (закрепите проволоку).	3. Не меняя положения линейки, поверните рулевое колесо в другую сторону до момента начала поворота передних колес. В этом положении нанесите на обод рулевого колеса вторую метку (закрепите проволоку).

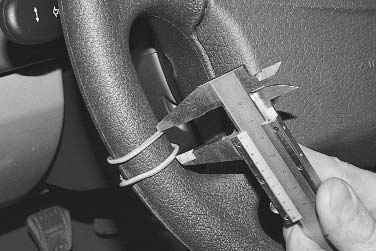

4. Замерьте по ободу расстояние между метками. Оно должно быть не более рассчитанного значения. Если расстояние (свободный ход рулевого колеса) больше и его не удается довести до нормы регулировкой (см. «Рулевой механизм», с. 188), продолжайте проверку рулевого управления для определения причины увеличения свободного хода.
