3.10.1. Проверка электрооборудования

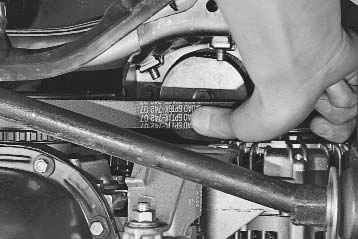

1. Проверьте, не оборван ли ремень привода генератора. Если произошел обрыв, замените ремень и отрегулируйте его натяжение (см. «Замена ремня привода генератора»).

2. Если ремень цел, проверьте и при необходимости отрегулируйте его натяжение (см. «Проверка натяжения ремня привода генератора»).

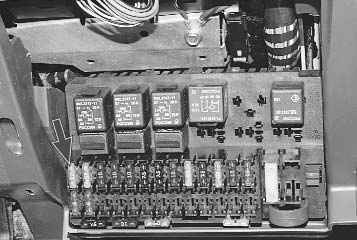

3. Если ремень натянут нормально, проверьте, не перегорел ли предохранитель F1 в монтажном блоке предохранителей и реле. Расположение предохранителей и их номиналы указаны в настоящем руководстве (см. «Неисправности электрооборудования»), в руководстве по ремонту автомобиля, электрической схеме, на корпусе монтажного блока и на самих предохранителях. Если предохранитель перегорел, замените его, пустите двигатель и проверьте, погасла ли лампа разряда аккумуляторной батареи. Если лампа погасла, можно продолжать движение.

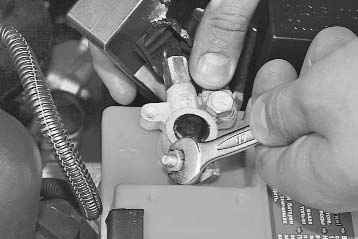

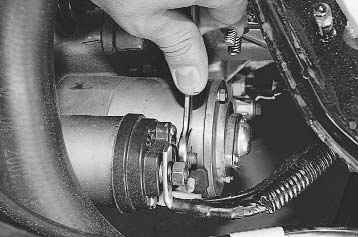

4. Если лампа разряда аккумуляторной батареи не погасла, проверьте провода, подсоединенные к клемме «плюс» аккумуляторной батареи…	5. …к стартеру…

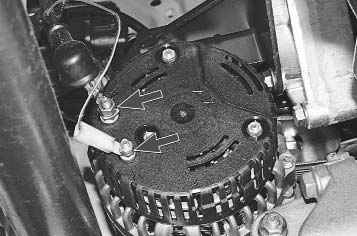

6. …и к генератору. Провода могут быть оборваны, обломаны внутри изоляции или иметь окисленные или ненадежные контакты. Устраните неисправность и пустите двигатель. Если появился ток зарядки, можно продолжать движение.

Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько, и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться.

Полезный совет Для того чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогреватель стекла и т.д.

Проверка на автомобиле.

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 12» (два), вольтметр постоянного тока, мегомметр.

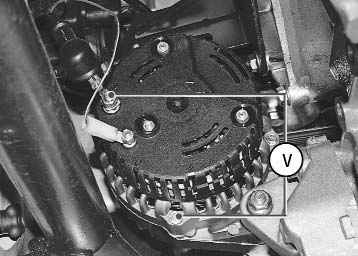

1. Отведите резиновый чехол и подсоедините провод «+» к клемме «В+» генератора, а провод «–» к корпусу генератора.

2. Пустите двигатель и включите фары автомобиля.

3. Через 15 мин работы двигателя на средних оборотах замерьте напряжение, оно должно быть в пределах 14,4–15,1 В. Если наблюдается недозарядка или перезарядка (напряжение не укладывается в заданные пределы), замените регулятор напряжения.
