11.11.2. Снятие и установка замка передней двери

Рис. 11.2. Замок, тяги привода и ручки передней двери: 1 – тяга выключателя замка; 2 – выключатель замка; 3 – тяга кнопки блокировки; 4 – тяга наружной ручки; 5 – наружная ручка; 6 – тяга внутренней ручки; 7 – внутренняя ручка; 8 – внутренний замок; 9 – наружный замок; 10 – накладка наружного замка

Замок, тяги его привода и ручки передней двери показаны на рис. 11.2.

Вам потребуются отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите обивку передней двери (см. «Снятие и установка обивки передней двери»).

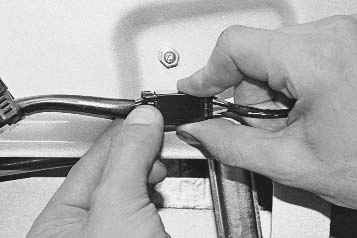

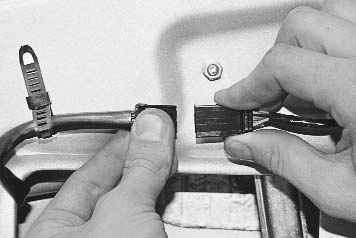

3. Сожмите фиксатор колодки…	4. …и разъедините колодку жгута проводов моторедуктора блокировки замка двери.

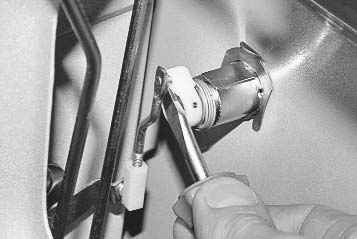

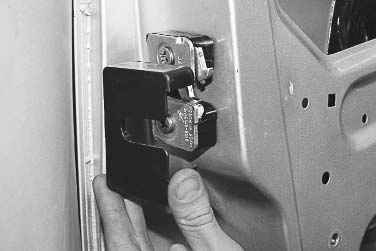

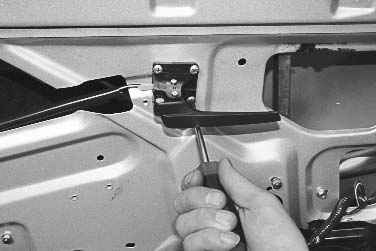

5. Выверните три винта крепления внутренней ручки двери.	6. Подденьте отверткой и отсоедините тягу наружной ручки двери от замка.

7. Подденьте отверткой и отсоедините тягу от выключателя замка.	8. Снимите накладку наружного замка.

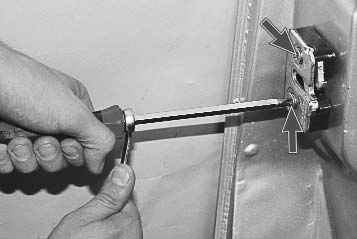

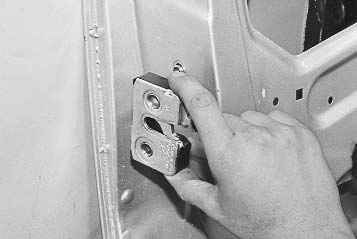

9. Отверткой с крестообразным лезвием выверните два винта крепления наружного замка…	10. …и снимите наружный замок.

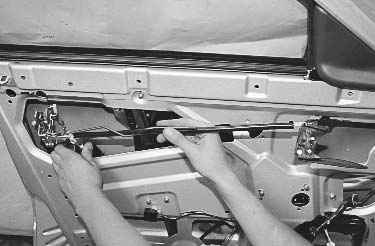

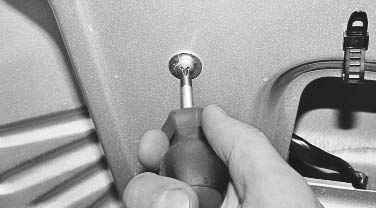

11. Выверните винт крепления внутреннего замка.	12. Снимите внутренний замок вместе с внутренней ручкой двери и тягами.

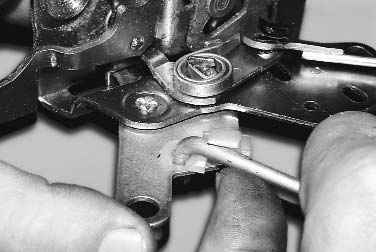

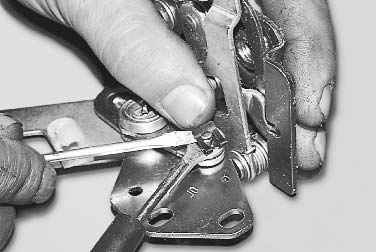

13. Снимите с тяги блокировки замка пластмассовый держатель и отсоедините ее от рычага.	14. Снимите стопорную скобу и отсоедините тягу внутренней ручки от рычага.

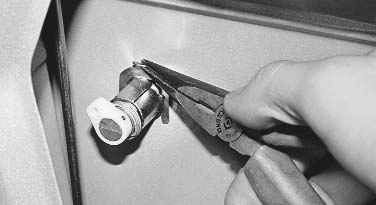

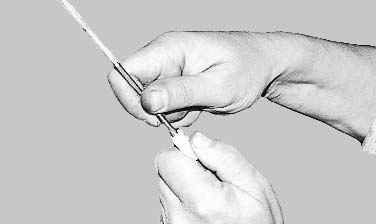

15. Длину тяг регулируют отворачиванием или заворачиванием пластмассовых наконечников. При замене наконечника тяги отверните его с тяги, подсчитав количество оборотов. Заверните новый наконечник на такое же количество оборотов, это позволит сохранить необходимую длину тяги.	16. Снимите стопорную скобу выключателя замка.

17. Выньте выключатель замка из двери.

18. Установите замок в порядке, обратном снятию, предварительно смазав все трущиеся детали консистентной смазкой.
