11.10.2. Снятие и установка замка крышки багажника и его приводаВам потребуются: ключи «на 10», «на 13», торцовые ключи (головка) «на 10», «на 13», отвертки с плоским и крестообразным лезвием, пассатижи.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
|
|
|
|

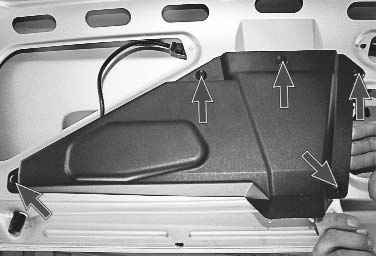

2. Подденьте отверткой пять пистонов крепления облицовки замка…
|

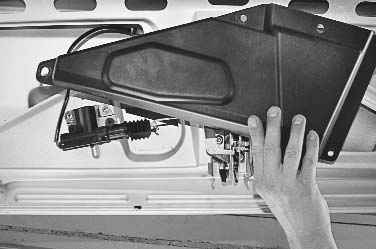

3. …и снимите облицовку.
|
|
|
|
|

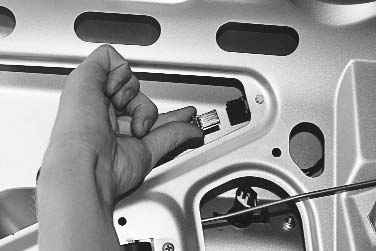

4. Разъедините колодку жгута проводов питания моторедуктора блокировки замка.
|

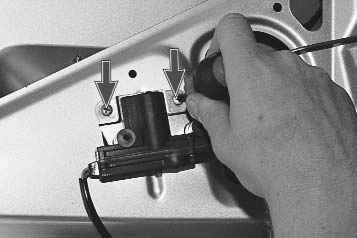

5. Выверните два винта крепления моторедуктора к внутренней панели крышки багажника.
|
|
|
|
|

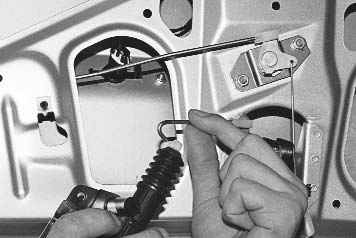

6. Отсоедините шток моторедуктора от тяги привода замка и снимите моторедуктор.
|
7. Снимите тягу.
|
|
|
|
|

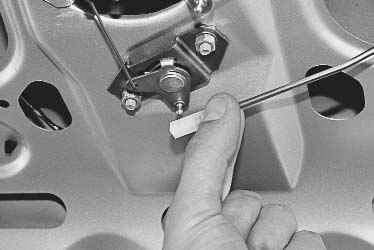

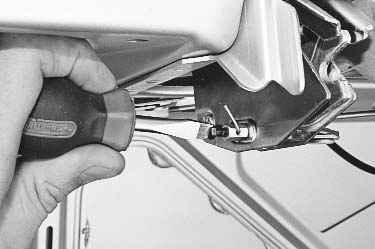

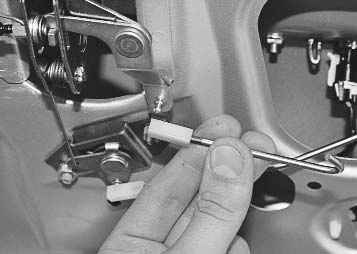

8. Подденьте отверткой наконечник тяги, идущей от выключателя замка…
|
9. …и отсоедините тягу от рычага привода замка.
|
|
|
|
|

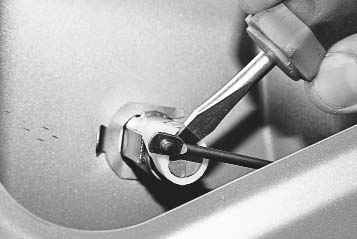

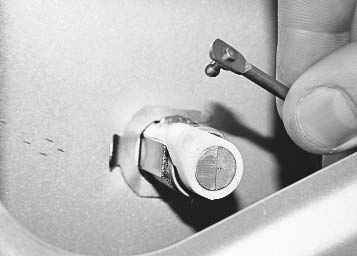

10. Подденьте отверткой тягу…
|
11. …и отсоедините ее от выключателя замка.
|
|
|
|
|

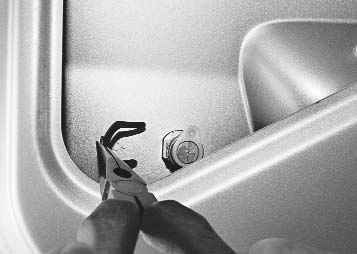

12. Сдвиньте влево и снимите скобу выключателя замка.
|

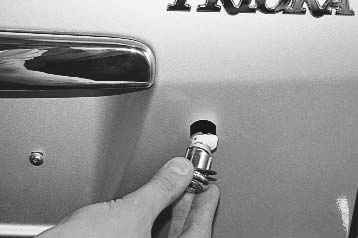

13. Выньте выключатель замка из отверстия в крышке багажника.
|
|
|
|
|

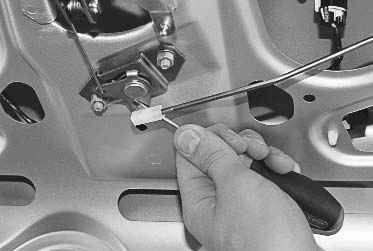

14. Ослабьте затяжку винта крепления тяги. Пометьте положение замка на крышке багажника.
|

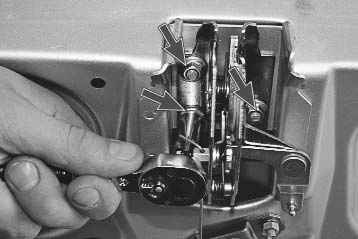

15. Торцовым ключом «на 10» отверните три гайки крепления замка…
|
|
|
|
|

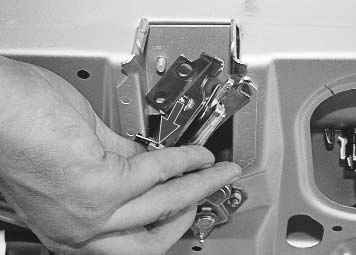

16. …и снимите замок, выведя тягу из поводка привода замка.
|

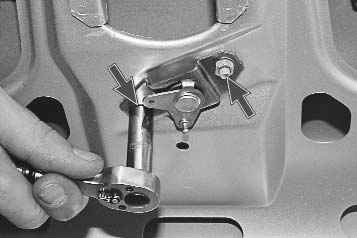

17. Торцовым ключом «на 10» отверните две гайки крепления рычага привода замка…
|

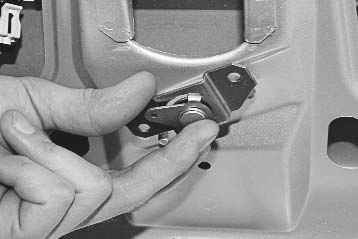

18. …и снимите рычаг.
|
Примечание

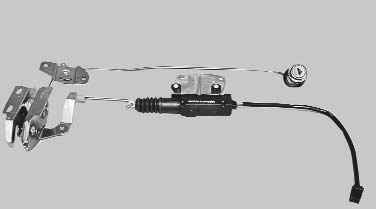

Так выглядят снятые с автомобиля замок крышки багажника и детали его привода.
|
19. Перед установкой нового замка смажьте его трущиеся поверхности консистентной смазкой.
20. Установите снятые детали в порядке, обратном снятию.
|
