10.6.2. Снятие, установка выключателя (замка) зажигания и его разборка

Вам потребуются: молоток, зубило, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите кожух рулевой колонки (см. «Снятие и установка облицовочных кожухов рулевой колонки»).

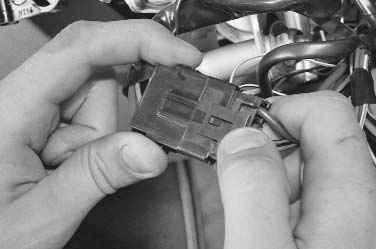

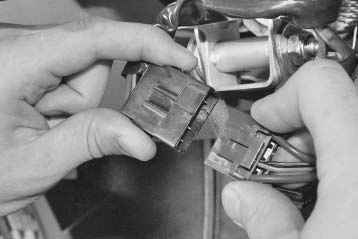

3. Отожмите фиксатор...	4. ...и отсоедините колодку с проводами замка зажигания от жгута проводов панели приборов.

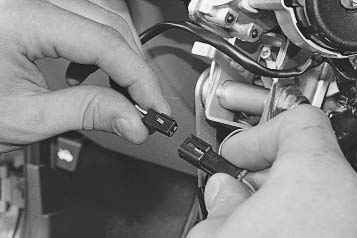

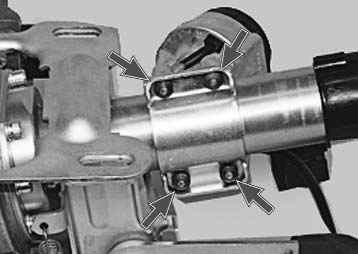

5. Отсоедините колодку с проводами замка зажигания от жгута проводов системы управления иммобилизатором.	6. Выверните с помощью зубила и молотка или высверлите четыре болта с отрывными головками и снимите замок зажигания с рулевой колонки (для наглядности показано на снятом рулевом валу).

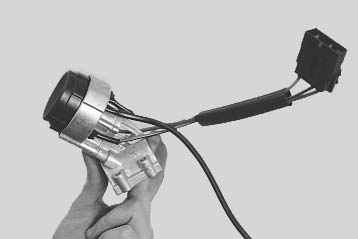

Примечание Так выглядит снятый с автомобиля замок зажигания.

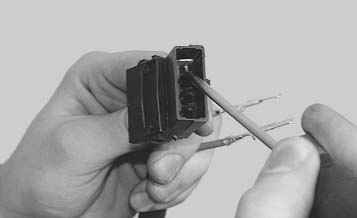

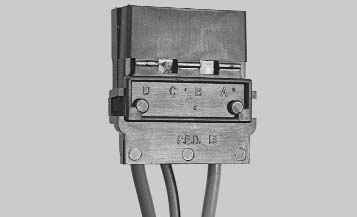

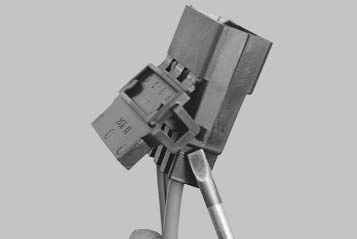

7. Отогните фиксатор колодки жгута проводов замка зажигания...	8. ...и извлеките из колодки клеммы с проводами.

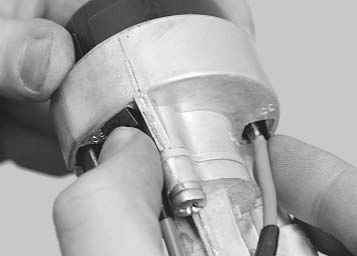

9. Сожмите защелки...	10. ...и снимите пластмассовую крышку с корпуса замка.

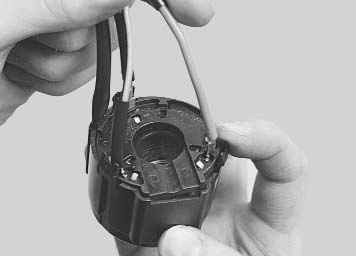

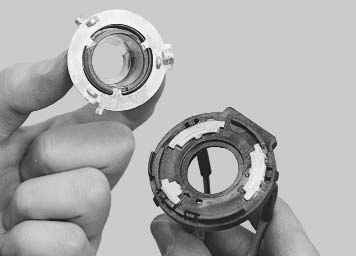

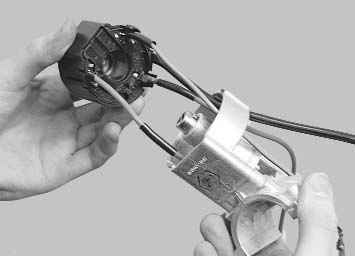

11. Отогните две пластмассовые защелки...	12. ...и выньте контактную группу из крышки замка.

13. Осмотрите контакты. Окисленные или подгоревшие контакты зачистите мелкозернистой шлифовальной шкуркой. При сильном повреждении контактов замените контактную группу или замок в сборе.	14. Соберите замок зажигания в порядке, обратном снятию, при этом обратите внимание на расположение клемм с проводами в колодке жгута проводов.

15. Установите замок зажигания в порядке, обратном снятию, предварительно утопив запорный стержень противоугонного устройства. Для этого вставьте ключ в замок и поверните его из положения «0» в любое другое положение.

Примечание При замене замка зажигания необходимо заменить электронные кодовые элементы (транспондеры) в головках ключей зажигания нового замка соответствующими кодовыми элементами ключей от замка зажигания, снятого с автомобиля. Процедуру обучения после такой замены проводить не требуется.
