10.4.1. Особенности конструкции

На автомобили Lada Priora устанавливают генератор мод. 5102.3771 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (если смотреть со стороны привода).

Генератор мод. 5102.3771 имеет ряд преимуществ перед ранними аналогами отечественного производства. Наиболее существенное отличие — повышенная токоотдача генератора на малых оборотах двигателя (увеличение составляет 4–6 А при снижении оборотов ротора генератора на 300 мин^-1), что особенно необходимо при эксплуатации автомобиля зимой, а также позволит в дальнейшем использовать в конструкции автомобиля автоматическую коробку передач.

Максимальная сила тока отдачи при 14 В, А.....80

Регулируемое напряжение, В.....13,8–14,4

Передаточное отношение двигатель — генератор.....1:2,4

Удельная мощность, Вт/кг.....205

Масса, кг.....5,4

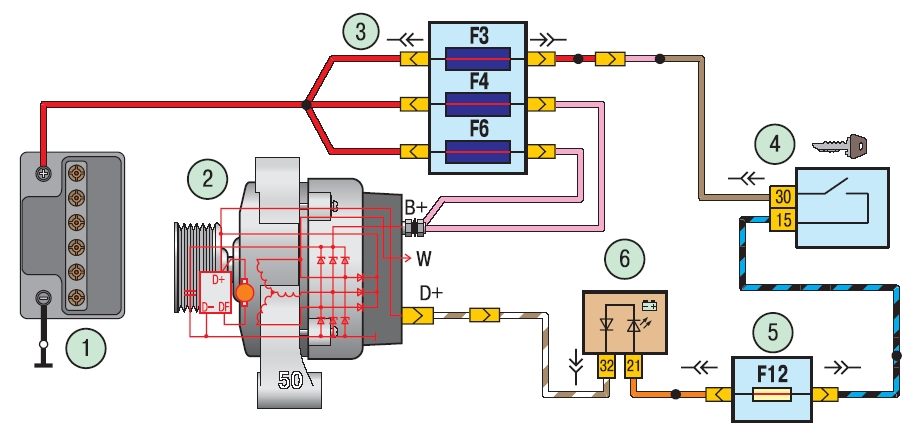

Рис. 10.1. Схема соединений генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – основной блок предохранителей; 4 – выключатель (замок) зажигания; 5 – монтажный блок; 6 – сигнальная лампа разряда аккумуляторной батареи

Схема соединений генератора показана на рис. 10.1. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора через сигнальную лампу 6 разряда аккумуляторной батареи, расположенную в комбинации приборов.

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях Lada Priora не используется.

Работу генератора отслеживают с помощью сигнальной лампы разряда аккумуляторной батареи, расположенной в комбинации приборов. При включении зажигания лампа должна гореть, после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или ее горение вполнакала свидетельствует о неисправностях.

Рис. 10.2. Генератор 5102.3771: 1 – шкив; 2 – передний подшипник; 3 – передняя крышка; 4 – статор; 5 – стяжной болт; 6 – задняя крышка; 7 – кожух; 8 – выпрямительный блок; 9 – вывод «D+» генератора; 10 – вывод «B+» генератора; 11 – контактные кольца ротора; 12 – регулятор напряжения со щеткодержателем; 13 – задний подшипник вала ротора; 14 – ротор

Статор 4 (рис. 10.2) и крышки 3 и 6 стянуты четырьмя винтами. Вал ротора 14 вращается в подшипниках 2 и 13, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 11.

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 8, прикрепленным к крышке 6. Электронный регулятор 12 напряжения объединен в один блок со щеткодержателем и также крепится к крышке 6.
