10.15.1. Замена прикуривателя и лампы его подсветки

Вам потребуется отвертка с плоским лезвием.

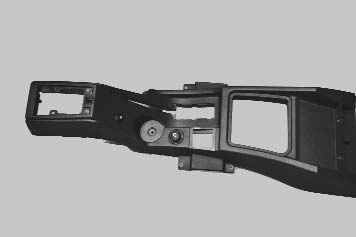

1. Снимите верхнюю облицовку тоннеля пола (см. «Снятие и установка облицовок тоннеля пола»).

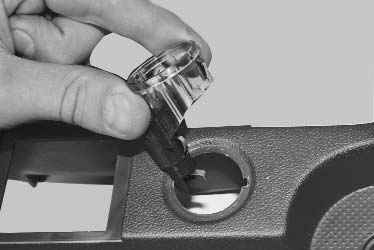

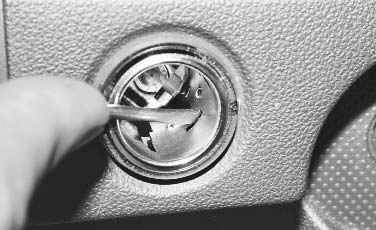

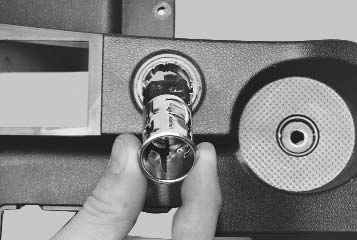

2. Извлеките прикуриватель и, отжав фиксатор его корпуса…	3. …извлеките корпус из светофильтра.

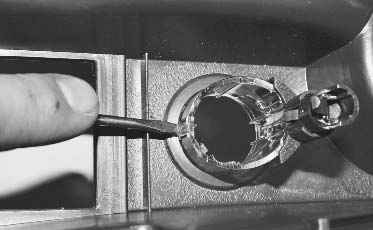

4. Отожмите фиксатор светофильтра…	5. …и снимите с верхней облицовки тоннеля пола светофильтр в сборе с патроном лампы подсветки.

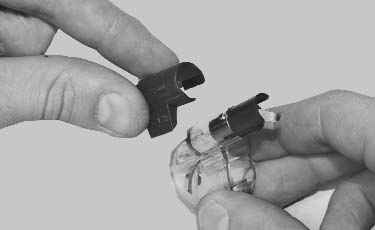

6. Для замены лампы подсветки прикуривателя снимите отражатель…	7. …патрон лампы…

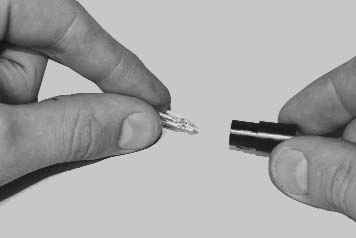

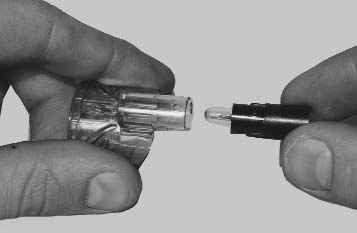

8. …и извлеките лампу подсветки из патрона светофильтра.

9. Установите лампу в порядке, обратном снятию.

Примечание

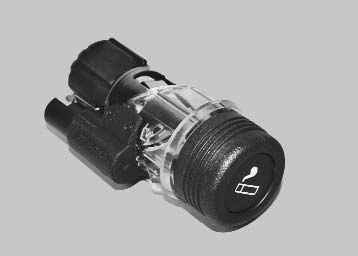

Так выглядит прикуриватель в сборе.

10. Установите прикуриватель и все снятые детали в порядке, обратном снятию.
