9.4. Снятие механизмов привода выключения сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем коробку передач (см. Снятие коробки передач).

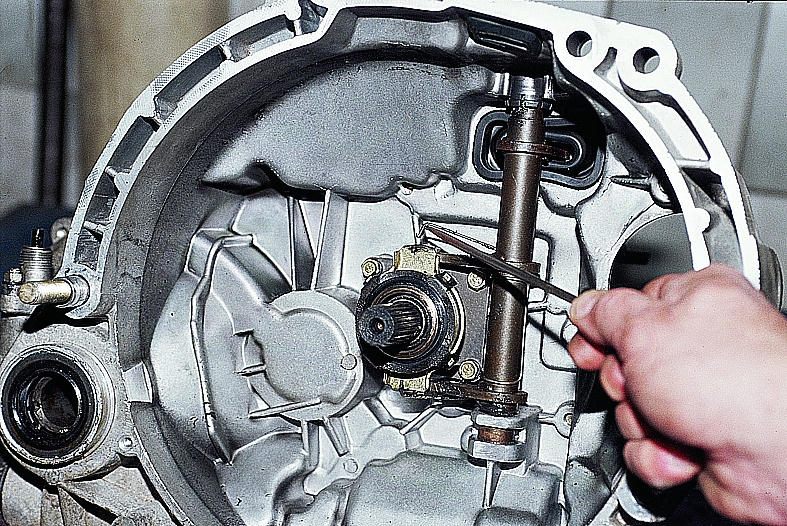

В картере сцепления отверткой отводим концы пружины…

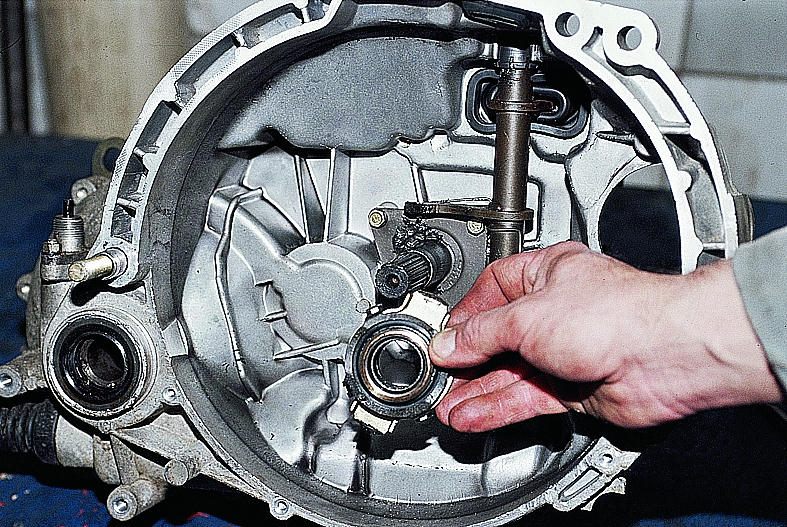

…и снимаем выжимной подшипник.

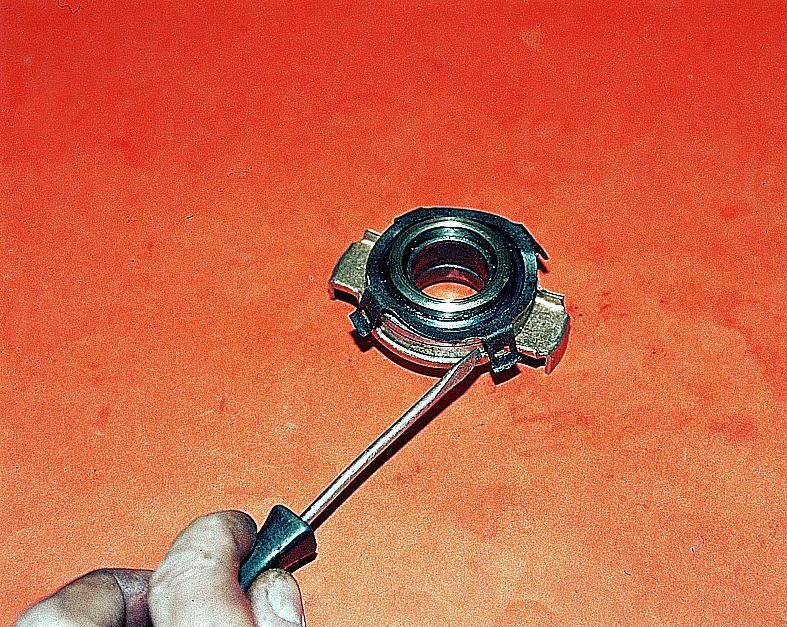

Отводим четыре лепестка пружинного прижимного кольца…

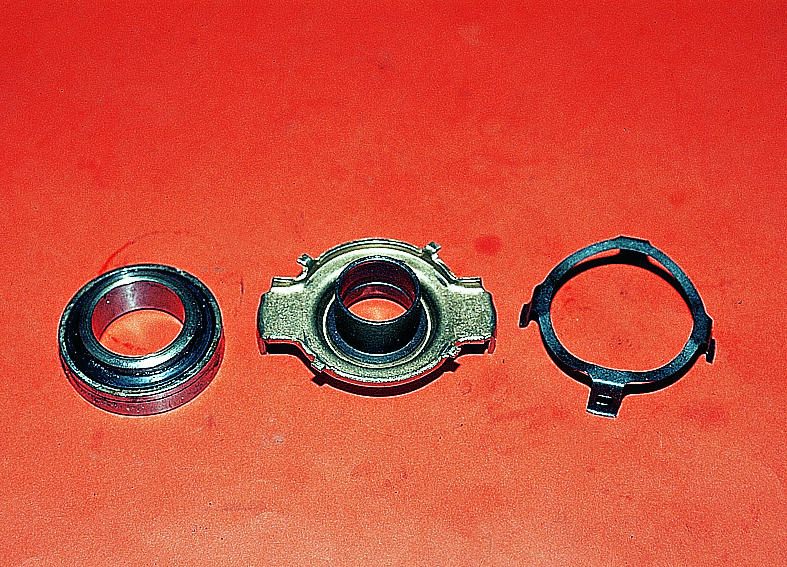

…и снимаем подшипник с муфты.

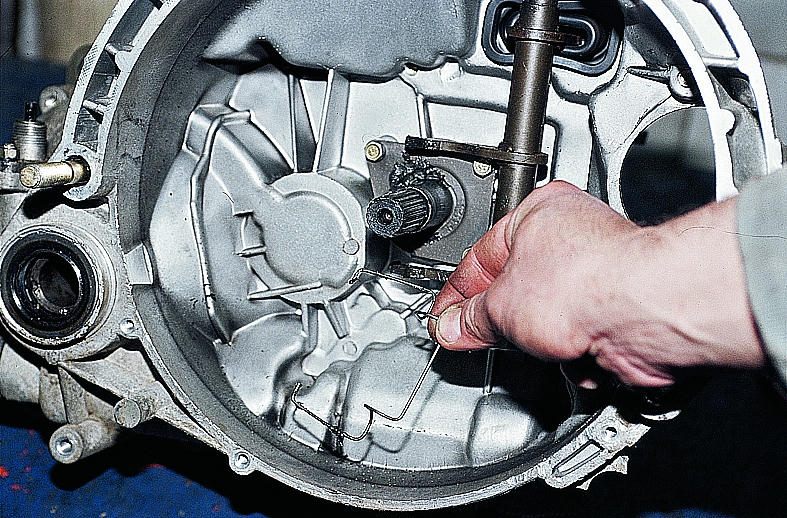

Выводим пружину из-под вилки выключения сцепления и снимаем ее.

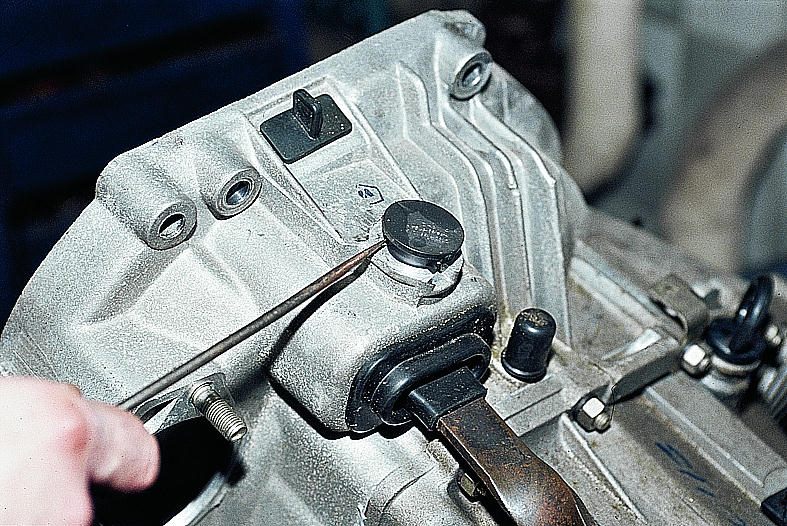

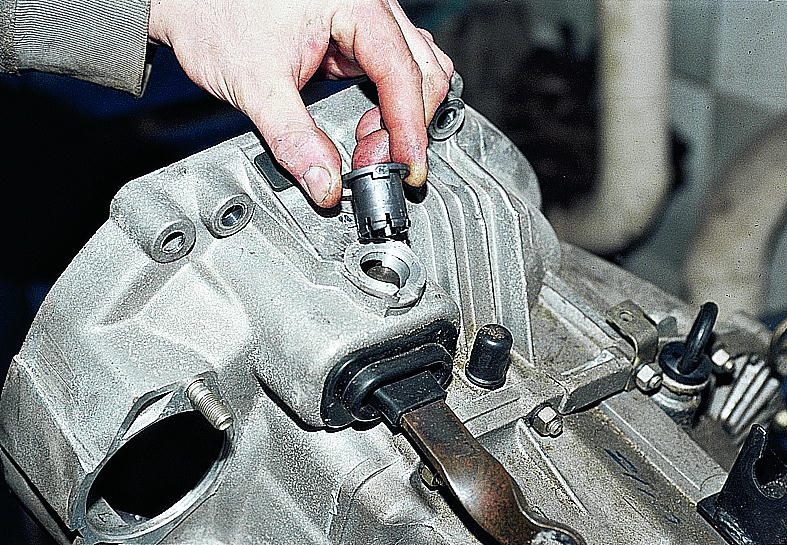

Отверткой поддеваем втулку вала вилки выключения сцепления…

…и снимаем ее.

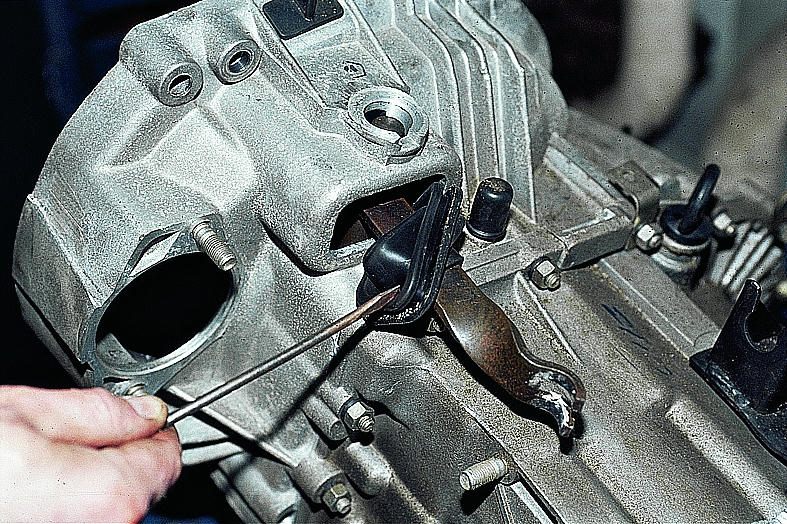

Снимаем резиновый чехол вилки выключения сцепления.

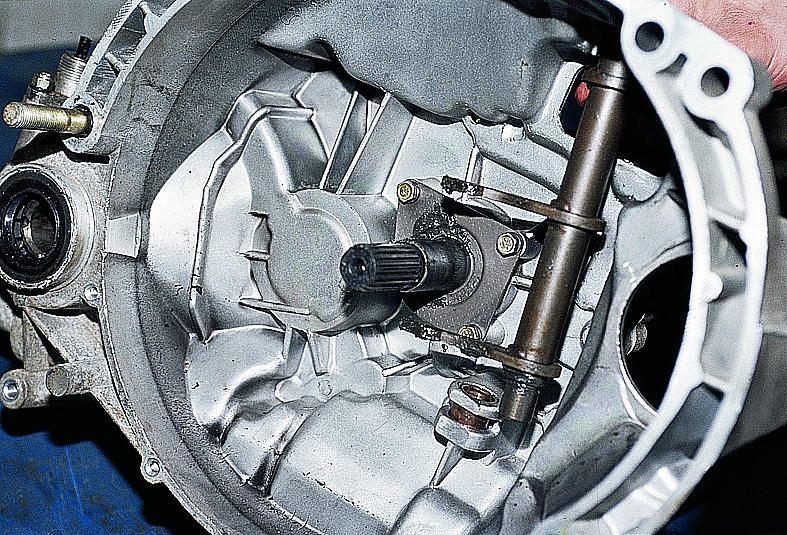

Приподнимаем вилку вверх и выводим ее из картера сцепления.

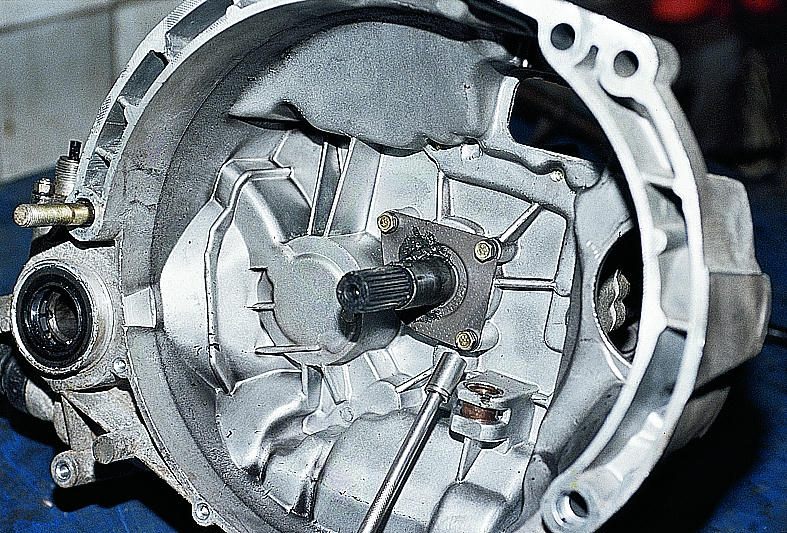

Головкой "на 10" отворачиваем три болта крепления направляющей втулки выжимного подшипника…

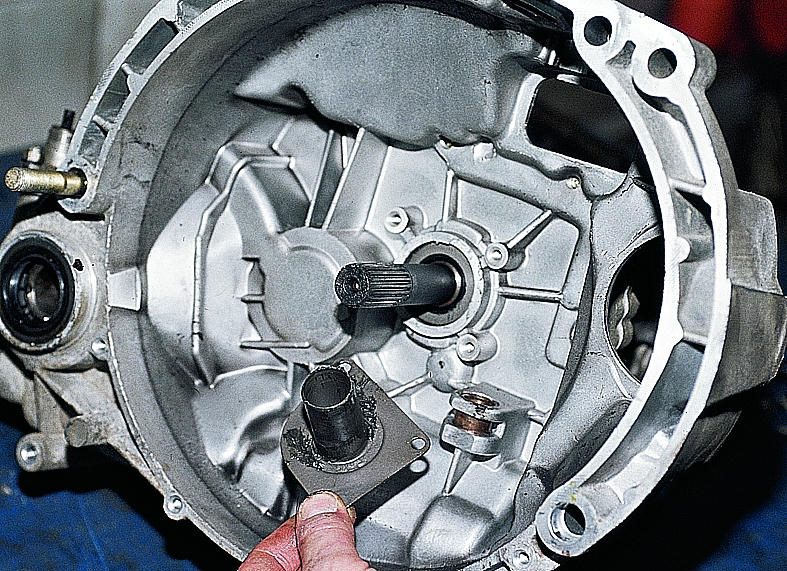

…и снимаем ее.

Устанавливаем детали в обратной последовательности, смазав поверхности трения вилки выключения сцепления и направляющей втулки выжимного подшипника смазкой Литол-24.
