6.1.6. Разборка карбюратора

Снятие корпуса воздушного фильтра

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем воздушный фильтр (см. Замена воздушного фильтра).

Ключом "на 8" отворачиваем четыре самоконтрящихся гайки крепления корпуса воздушного фильтра...

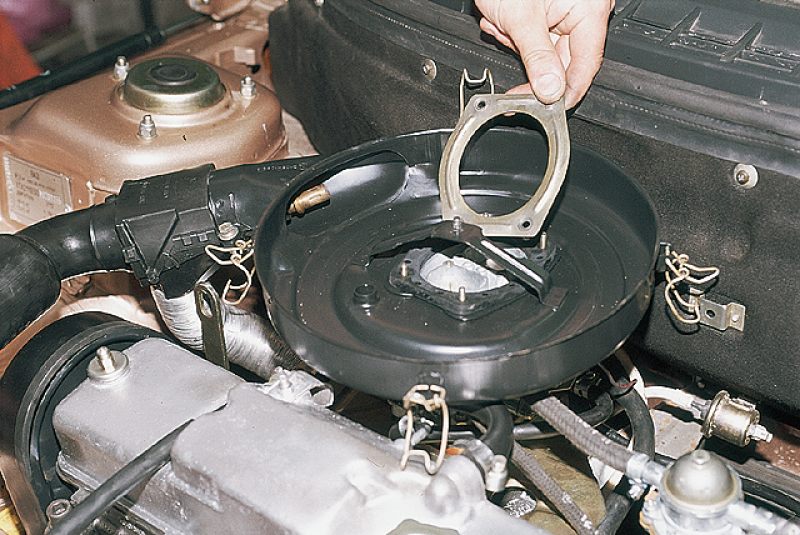

…и снимаем прижимную пластину.

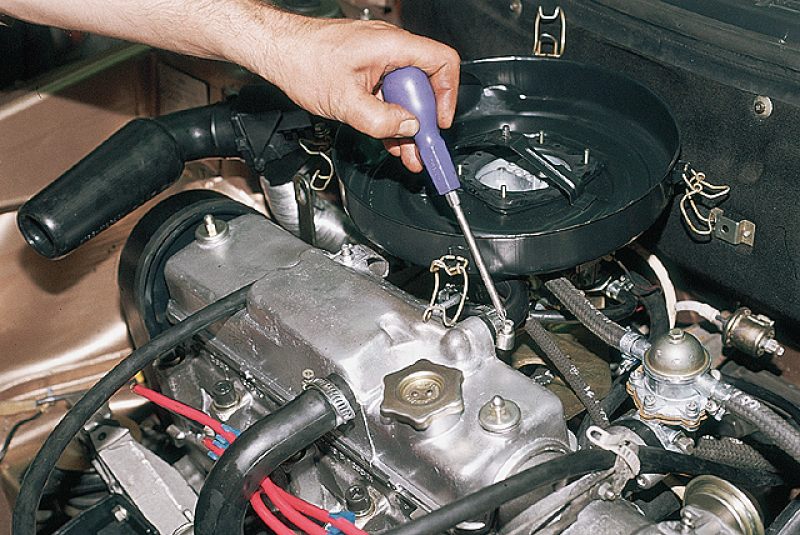

Крестообразной отверткой ослабляем хомут крепления шланга вентиляции картера на патрубке крышки головки блока и снимаем шланг.

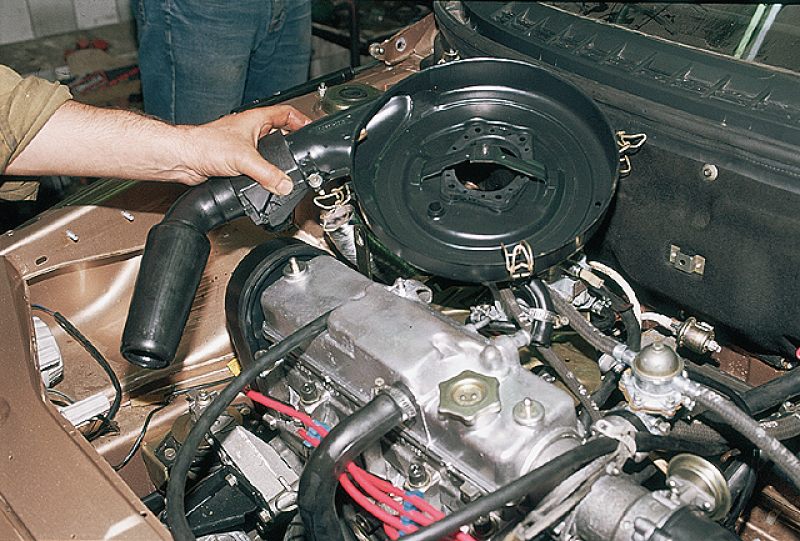

Ослабив посадку гофрированного шланга заборника подогретого воздуха на патрубке корпуса воздушного фильтра, снимаем его.
