9.8.4. Сборка распределителя зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ

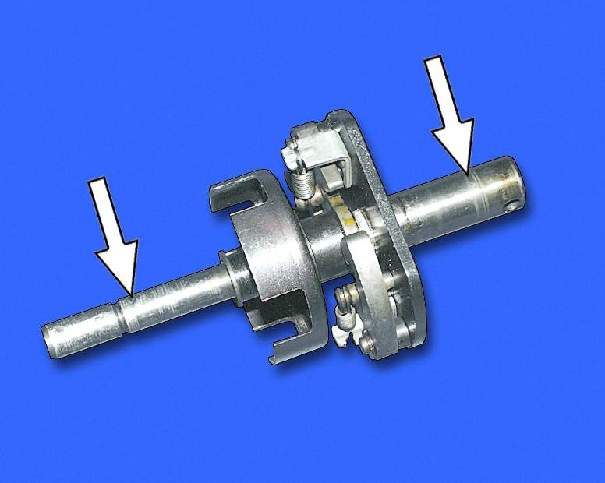

1. Смажьте втулки...	2. ...и валик распределителя тонким слоем моторного масла.	3. Перед установкой муфты установите бегунок наружным контактом в сторону контакта первого цилиндра в крышке.

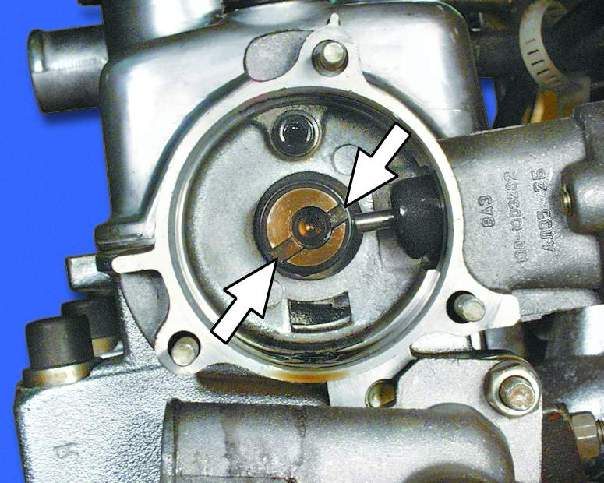

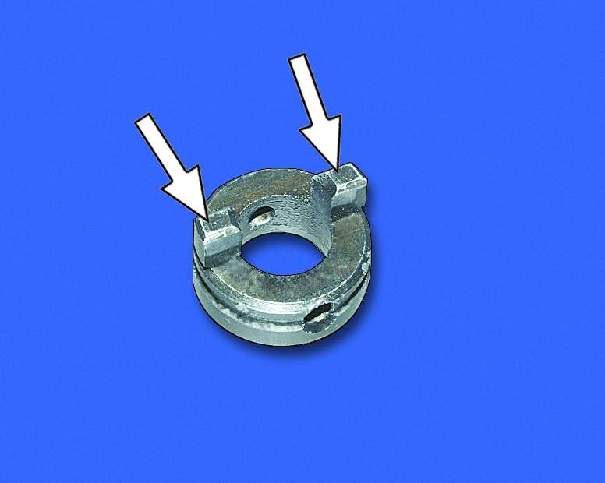

4. Установите муфту на вал так, чтобы шипы муфты совпали с прорезями на распределительном валу при установленном в в.м.т. поршне первого цилиндра (см. примечание).	Примечание Положение прорезей распределительного вала при установленном в ВМТ поршне первого цилиндра.
