9.6.4. Стеклоочиститель ветрового стекла. Сборка и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Соберите и установите стеклоочиститель в обратном порядке с учетом следующего.

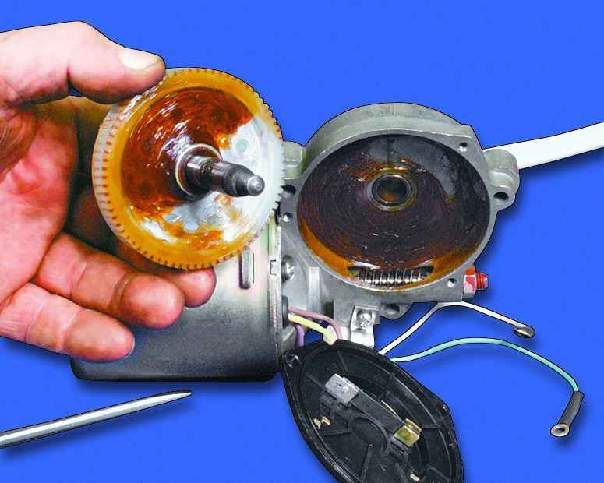

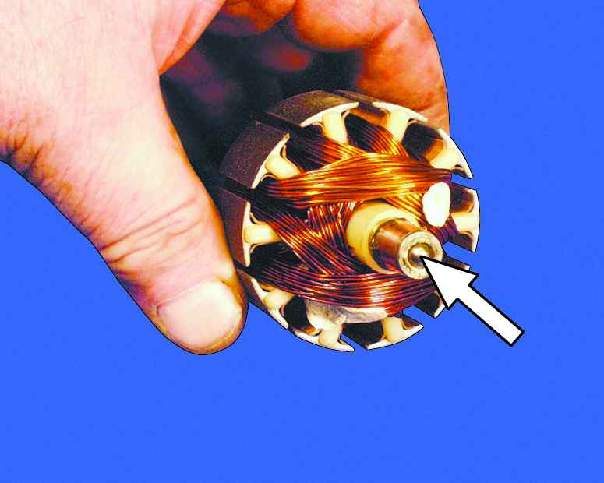

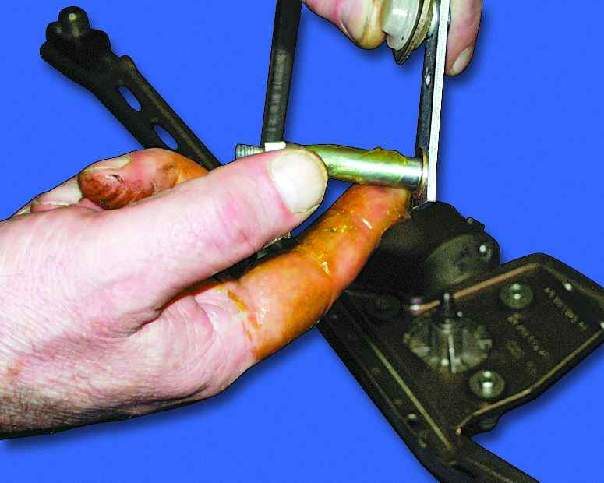

1. Проследите, чтобы при установке якоря в корпус в выемку вала был установлен упорный шарик.	2. При сборке редуктора смажьте консистентной смазкой шестерню редуктора и червяк вала электродвигателя.	3. При установке тяг в кронштейн смажьте консистентной смазкой валики.

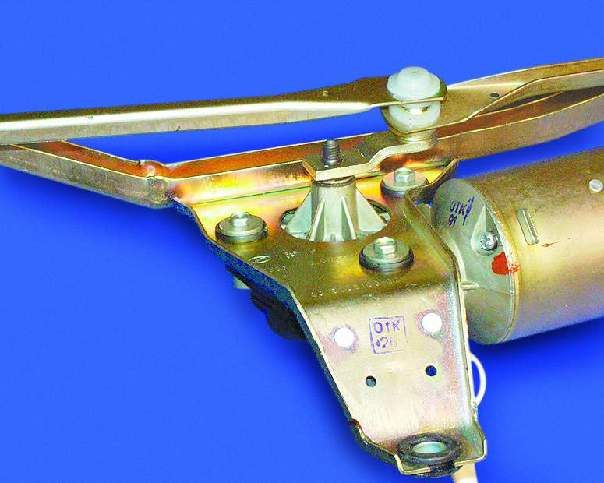

	4. Кривошип установите параллельно короткой тяге. При этом он должен быть направлен в сторону электродвигателя.
