9.5.6. Резистор отопителя

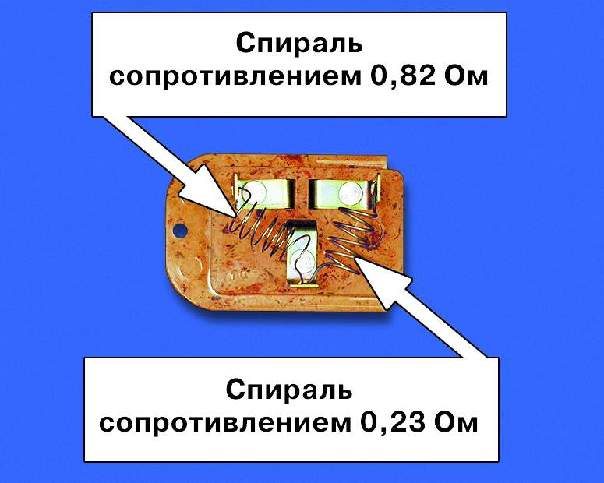

Резистор служит для выбора режима работы вентилятора. Он имеет две спирали сопротивлением 0,23 и 0,82 Ом. При повороте ручки на панели управления отопителем можно включить в цепь питания двигателя либо обе спирали (1-я скорость) либо спираль с сопротивлением 0,23 Ом (2-я скорость) либо включить двигатель напрямую без резистора (3-я скорость).

ПОРЯДОК ВЫПОЛНЕНИЯ

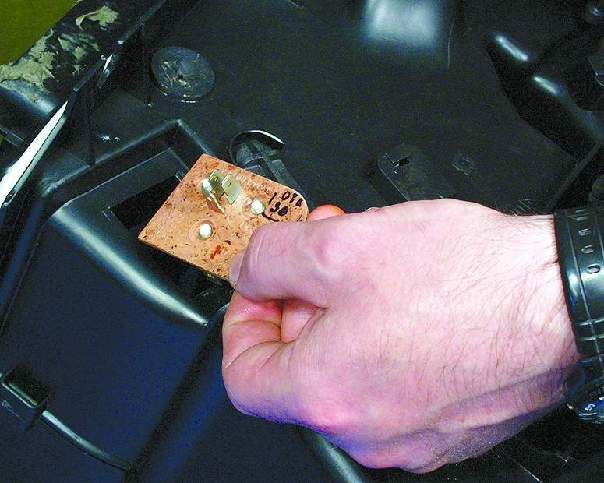

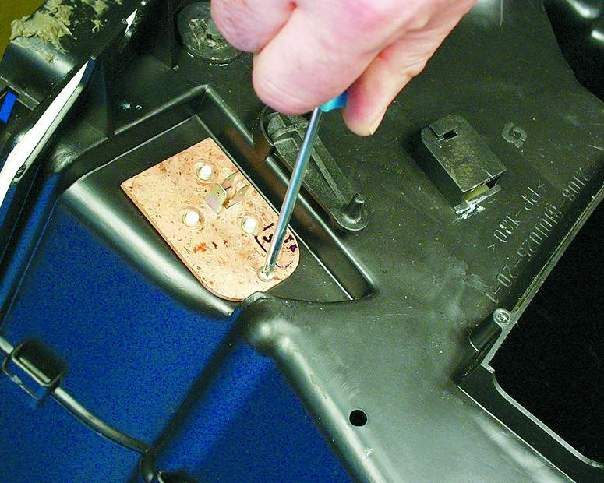

1. Отверните винт крепления резистора.	2. Выньте резистор из корпуса отопителя. Если перегорели спирали резистора, замените его.
